OpenNextion ONX2424G013

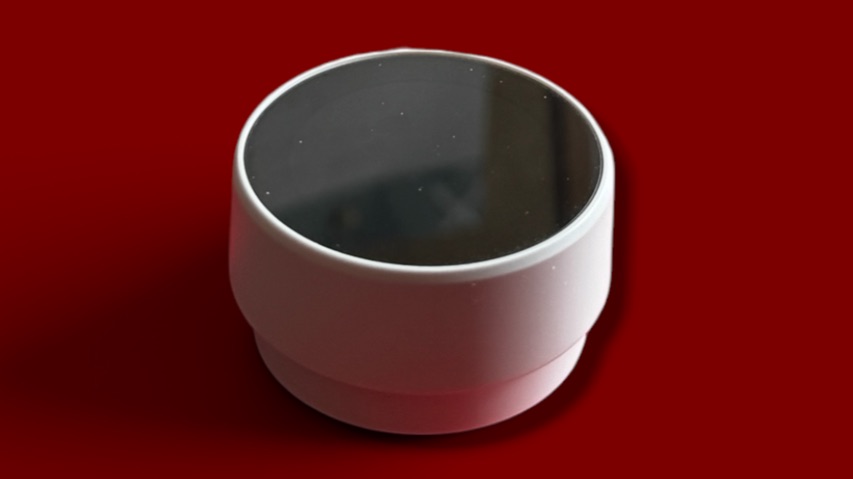

Aunque oficialmente se llama OpenNextion Knob Screen ONX2424G013, a partir de ahora, y para no acabar escribiendo el nombre completo cada vez que nos refiramos a él, lo bautizaremos simplemente como ONX. Se trata de un pequeño display circular de aspecto bastante peculiar que combina una pantalla IPS táctil con un práctico encoder giratorio, todo ello alrededor de un ESP32-S3. Un dispositivo que, por tamaño y posibilidades, parece especialmente pensado para convertirse en una interfaz de control de nuestros proyectos IoT… y, por supuesto, para jugar un rato con él.

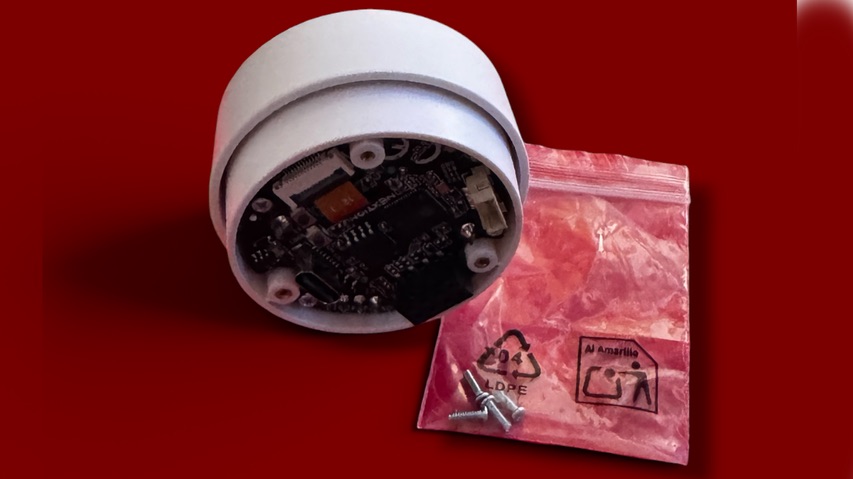

Antes de darle la vuelta al ONX, se nos había quedado por comentar que también viene una bolsita con cuatro pequeños tornillos para fijarlo. Solo hacen falta tres, así que el cuarto será, suponemos, de repuesto.

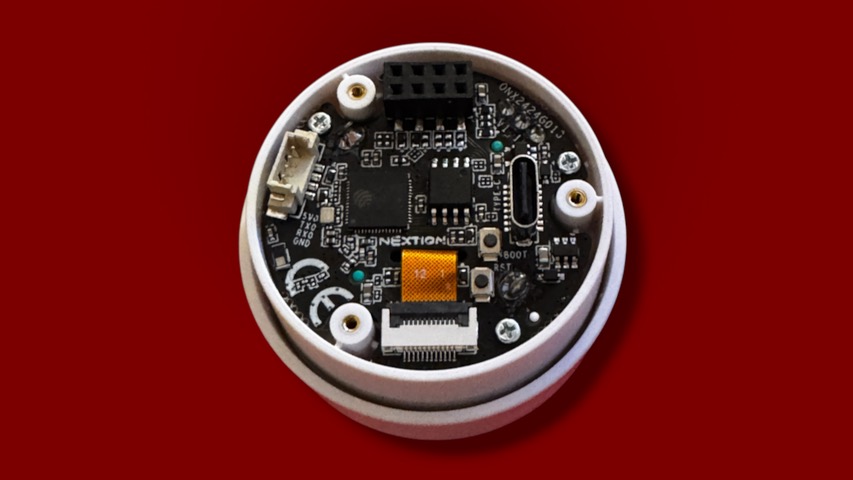

En efecto, leyendo la información técnica disponible —que afortunadamente esta vez no es poca— confirmamos que así es: uno de los cuatro tornillos viene de repuesto. Y ya puestos, también tenemos mucho más claro qué es cada uno de los conectores y elementos que encontramos en la trasera del ONX.

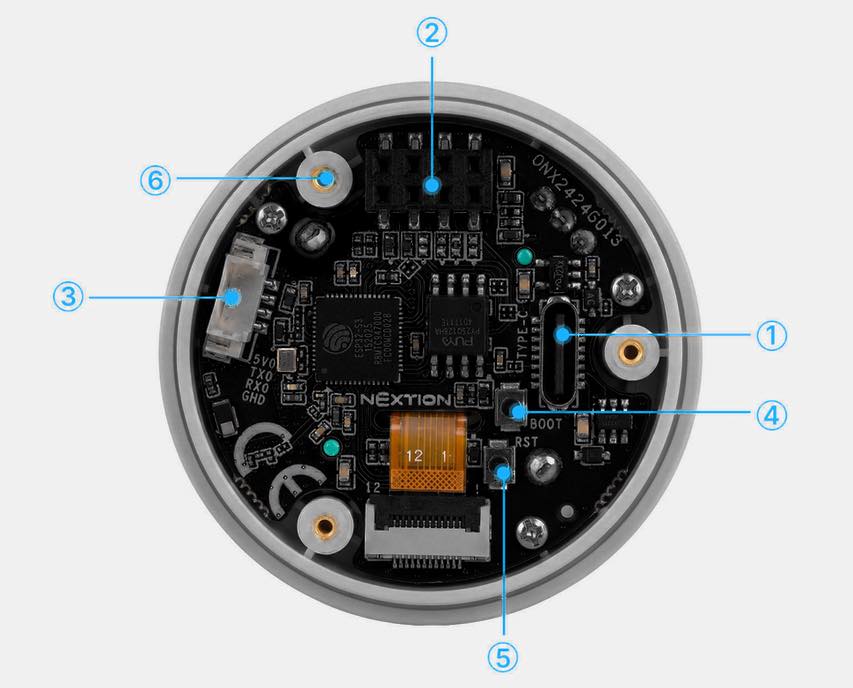

La documentación identifica seis elementos en la parte trasera:

🔍 Conexiones ONX2424G013:

1.- USB-C — alimentación a 5 V, programación y salida de logs.
2.- GPIO — conector 2×4 de 2,54 mm con 5 V, GND y seis GPIO.
3.- UART — conector MX1.25 de 2 pines para comunicación serie.
4.- BOOT — botón para entrar en modo de programación.
5.- RESET — botón para reiniciar el dispositivo.
6.- Fijación — tres orificios M1.6 para sujetar el ONX.
