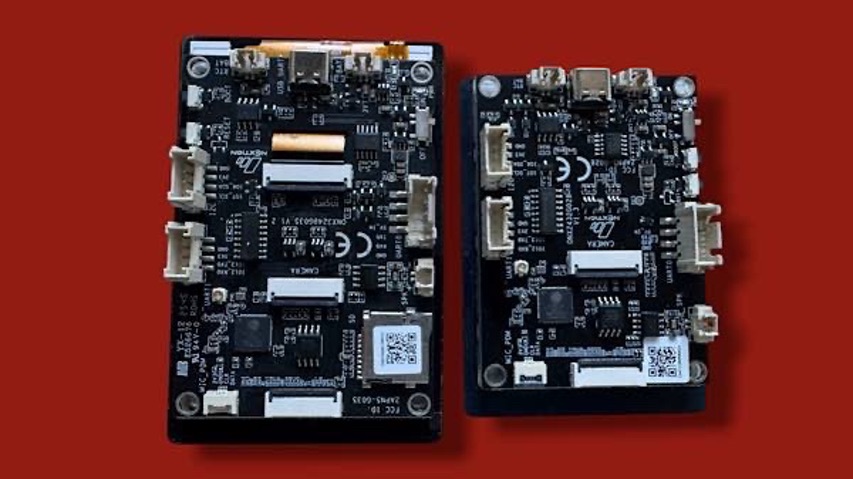

Al sacar la pantalla de la caja, lo primero que llama la atención es la calidad del panel capacitivo, muy superior a la de los Nextion clásicos. El frontal es completamente plano, con un acabado limpio y moderno, y el grosor general del módulo es menor de lo que esperábamos para un dispositivo con ESP32‑S3, PSRAM y conectores integrados para microSD, cámara web, micrófono y altavoz.

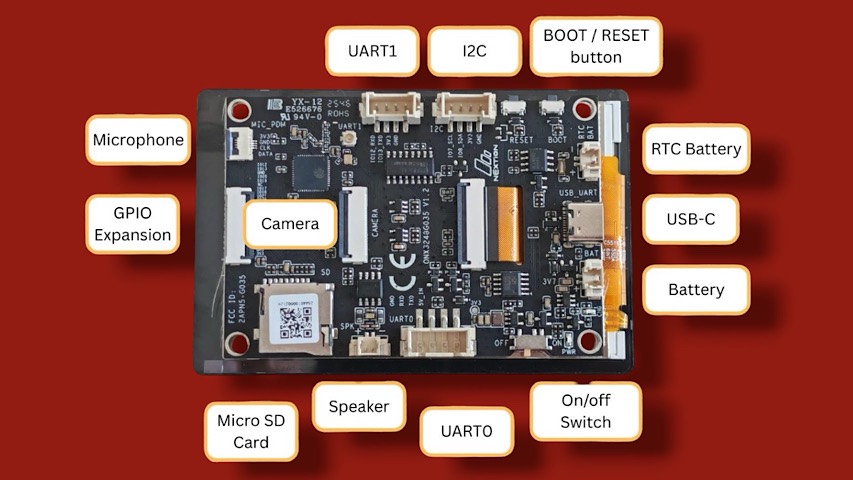

En la parte trasera encontramos:
- El módulo ESP32‑S3R8
- Conector USB‑C (alimentación y programación)
- Ranura microSD
- Conector para batería
- Conector para cámara (solo en el modelo ONX3248G035 … o sea, el de pantalla de 3,5″)
- Conector para micrófono
- GPIO accesibles mediante el adaptador incluido
| Característica | ONX2432G028 (2.8″) | ONX3248G035 (3.5″) |
|---|---|---|
| Pantalla | 240×320 | 320×480 |
| Touch | Capacitivo | Capacitivo |
| Cámara | ✔️ Conector FPC | ✔️ Conector FPC |
| Micrófono | ✔️ | ✔️ |
| Altavoz | ✔️ | ✔️ |
| GPIO | 14 | 14 |
| USB‑C | ✔️ | ✔️ |
| Batería (Conector JST‑PH 2.0 de 2 pines) | ✔️ | ✔️ |
Aunque a primera vista pueda parecer que el modelo de 2,8″ no incluye conector para el panel táctil capacitivo (CTP), ambos modelos (2,8″ y 3,5″) disponen de un conector FPC para el CTP. La diferencia está en el tamaño y la ubicación del flex, mucho más visible en el modelo de 3,5″.
113
Se nos había pasado incluir el pequeño vídeo que hemos hecho sobre CPU-MONITOR
Y también como no la «demo oficial» de Nextion … aunque es más bonita la nuestra ¿no?
