Método para recibir estaciones de APRS en CompePocket Land por Javier
EA1EDC

Para realizar este método son necesarios los siguientes elementos:

– Emisoras Kenwood TMD700E o THD7E (disponen de una TNC incorporada, conexión a GPS y puerto serie).
– PDA Pocket PC (con puerto serie), de lo contrario habría que utilizar un convertidor Serie-Bluetooth como por ej.: cablematic para enviar los datos de la emisora al puerto bluetooth de la PDA.
– Software CompePocket Land
– GPS (con puerto serie)
– Antena (VHF)

La práctica se ha realizado en un automóvil con el siguiente montaje,

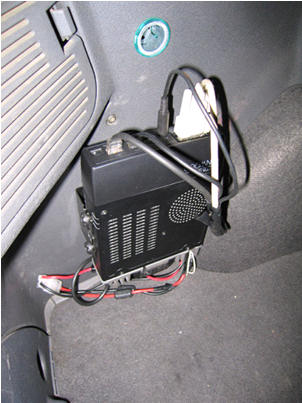

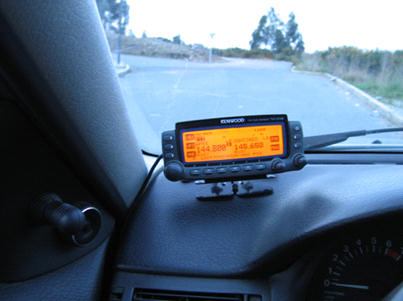

La emisora utilizada es una TMD700E que está instalada en el lateral izquierdo del maletero. El cable de alimentación proviene directamente de la batería para disminuir los posibles ruidos que le puedan afectar del motor. Se ha insertado conector de mechero de coche como fuente de alimentación opcional por si en un momento determinado se necesitase enchufar un GPS u otro aparato (también conexión directa a la batería).

Las conexiones de la emisora son:

– Panel: cable conectado al panel que controla la emisora (se encuentra al lado del volante).

– Mic: Micro
– SSTV: televisión de barrido lento.
– GPS: un jack que va conectado a un GPS que se coloca en la guantera del coche.
– COM: Puerto serie de intercambio de datos con un PC o con una PDA (también prolongado hacia la guantera del coche)

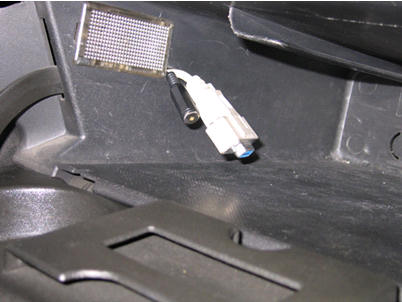

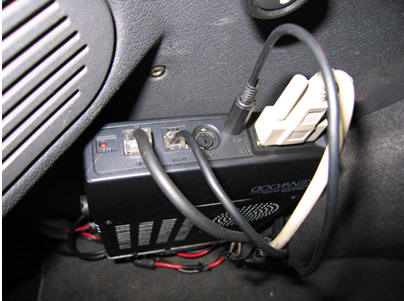

Salida en la guantera de los conectores del GPS y del puerto serie.

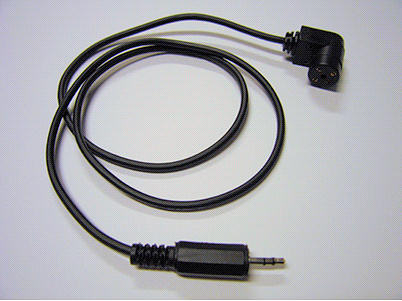

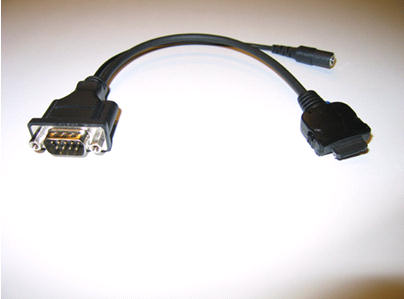

A continuación se conecta el cable (Serie TMD700) a la PDA con:

Y el del GPS a:

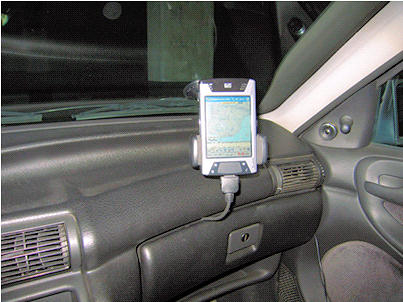

El resultado es:

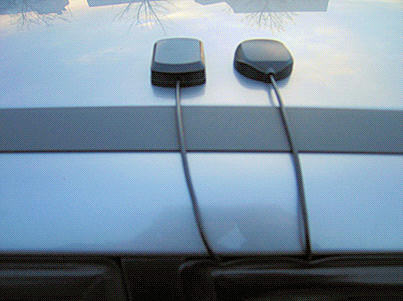

El GPS utilizado es un Garmin GPSmap 60CS que se encuentra en la guantera (también podría situarse en el maletero, pero si necesitamos manejarlo por cualquier circunstancia ahí lo tenemos más a mano). El GPS está conectado a una antena exterior magnética:

La segunda antena es para un segundo GPS (bluetooth), opcional.

La emisora estará conectada también a una antena exterior, que puede ser con base magnética o integrada en el coche.

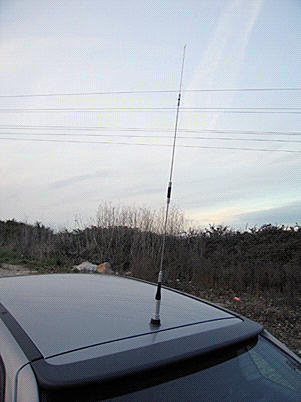

La antena utilizada es una Diamond SG 7500 (VHF/UHF)

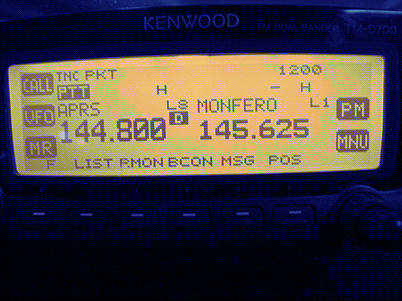

A continuación se enciende el GPS (en modo NMEA) y la emisora en la frecuencia 144.800 (frecuencia de APRS en Europa) en modo TNC Packet.

La velocidad que se emplea es de 1200 baudios con los repetidores digitales, mientras que la velocidad de intercambio de datos con la PDA será de 9600 baudios. La TMD puede realizar intercambios hasta 57600 baudios, pero el Compe sólo admite hasta 9600 baudios (es más que suficiente).

Seguidamente se conecta la PDA y se arranca el CompePocket, configurando las opciones de esta manera:

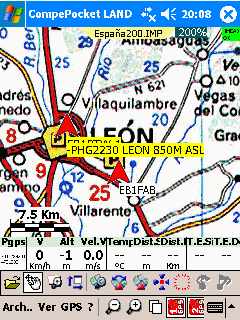

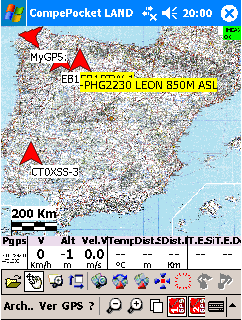

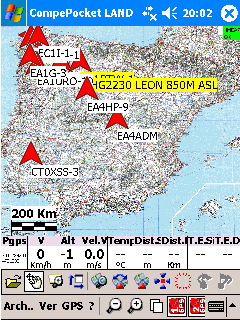

En comunicaciones 1 configuro el otro GPS (el bluetooth) por el COM 8. A continuación se activa el icono de mapa móvil del GPS 1 y GPS2. Al instante comienzan a aparecer estaciones:

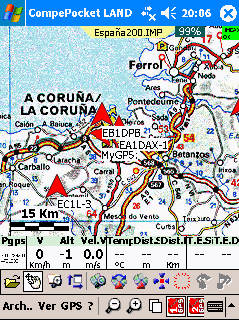

El icono MyGPS corresponde a la señal que recibe del GPS Bluetooth, como se puede ver está en movimiento indicando hacia el oeste. Las estaciones que indican al norte están fijas.

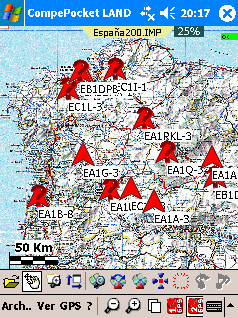

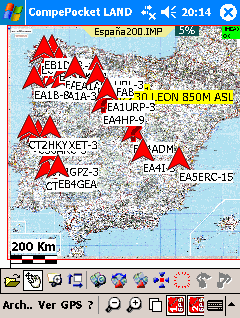

En todas estas imágenes se pueden comprobar las estaciones que van apareciendo en pantalla, todas ellas llegan vía radio por los Digis (repetidores digitales).

Pero también se observa lo siguiente:

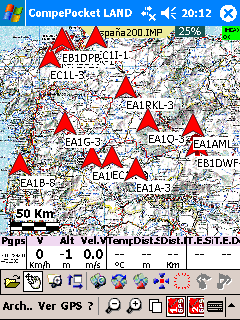

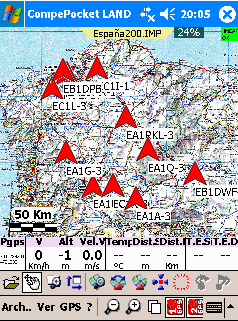

Cuando la estación tarda un determinado tiempo en volverse a escuchar se produce la “?”, el software indica que la baliza no es recibida y no puede certificar su continuidad. Después de unos 15 minutos de conexión, desconectamos la emisora y el resultado es el de la foto de la derecha, en él se puede ver como se van perdiendo las estaciones debido a la falta de su recepción.

Resultados de esta aplicación:

– Se pueden grabar los tracks logs de cada una de las estaciones recibidas vía APRS, al igual de MyGPS que es recibido vía GPS Bluetooth.

Este puede ser un buen comienzo para el desarrollo de esta aplicación.

Javier
EA1EDC
