Método para recibir estaciones de APRS en CompePocket Land 2ª Parte

En el anterior capítulo se explicó el procedimiento para recibir estaciones de APRS dependiendo de una fuente de alimentación externa y en móvil. En este capítulo no se necesitarán fuentes externas, sino que basta con las baterías que suministran los propios equipos.

Para realizar este método son necesarios los siguientes elementos:

– Emisora Kenwood THD7E (dispone de una TNC incorporada, conexión a GPS y PC o PDA).
– PDA Pocket PC (con puerto serie). La utilizada es una HP hx4700.
– Software CompePocket Land
– GPS (con puerto serie) (OPCIONAL)
– Cables: cable GPS – Emisora y cable PDA – Emisora.

Con este método se pueden recibir estaciones APRS cuando uno se encuentra en cualquier sitio, digamos en el medio natural.

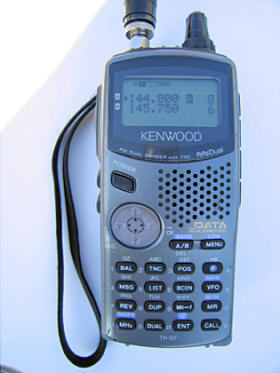

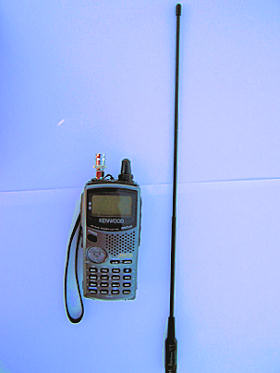

La Emisora utilizada es una THD7E (VHF/UHF) y dispone de conexiones para PC y GPS. La antena utilizada es una Diamond RH-771, mide más de 40 cm (más ganancia de RX) y es VHF/UHF. Tiene la ventaja de que es elástica, en caso de producirse cualquier roce con ramas, maleza, etc., no sufrirá roturas como ocurre con las rígidas.

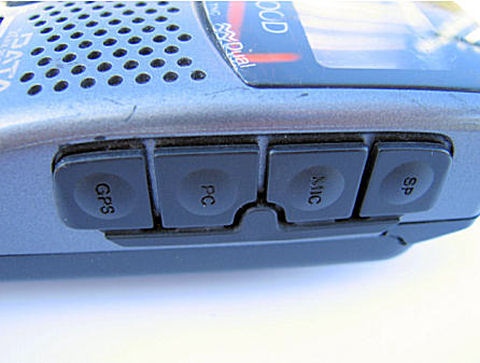

Las conexiones que posee la emisora son:

– SP: salida de auriculares o altavoz.
– Mic: entrada de micro
– PC: conexión a un PC o PDA
– GPS: Conexión a GPS (puerto serie) e intercambio de datos NMEA.

Las conexiones se realizan con los siguientes cables:

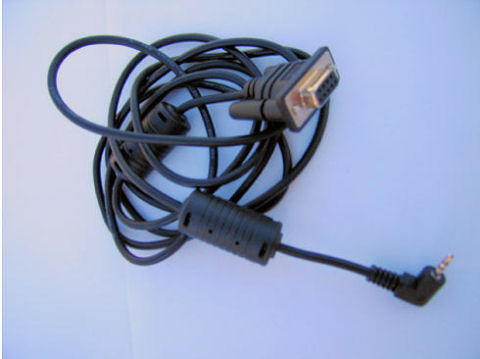

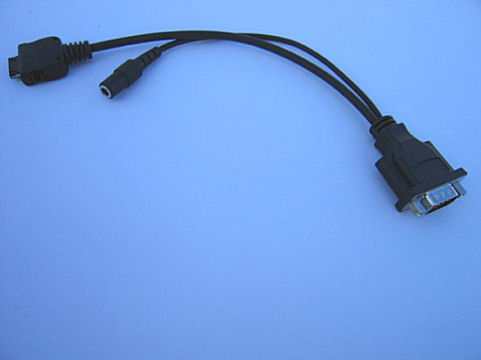

Cable de datos PC. El jack se conecta a la emisora y el DB9 (hembra) se conecta al otro extremo del DB9 (macho)

El otro terminal se conectará a la PDA.

Cable de conexión GPS:

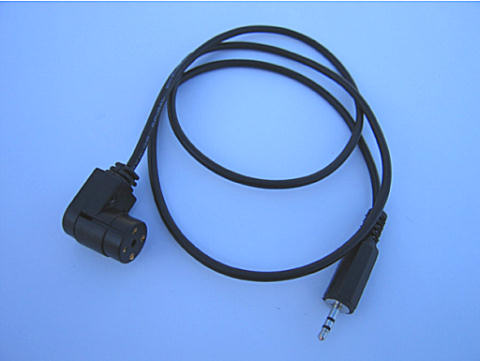

El jack irá conectado a la Emisora y el conector pPlug al GPS (puerto serie). Se utiliza ese conector por disponer de un GPSMap 60 CS. También pueden utilizarse otro tipo de conectores. (OPCIONAL).

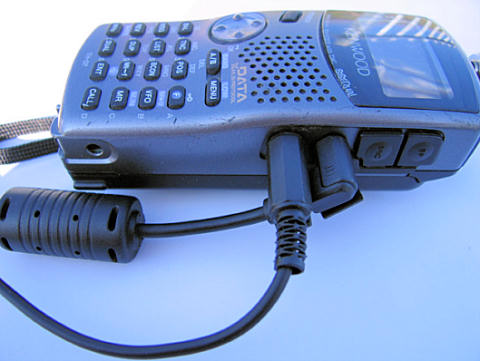

Finalmente las conexiones en la emisora quedan de esta manera:

** La conexión al GPS no es obligatoria, debido a que la recepción de estaciones APRS no requiere de ningún tipo de GPS, sólo se utilizará por se quiere hacer moving map a la vez que se están recibiendo estaciones.

Se interpretaría como:
– 1º GPS: el GPS para realizar moving map.
– 2º GPS: el protocolo APRS para recibir las estaciones.

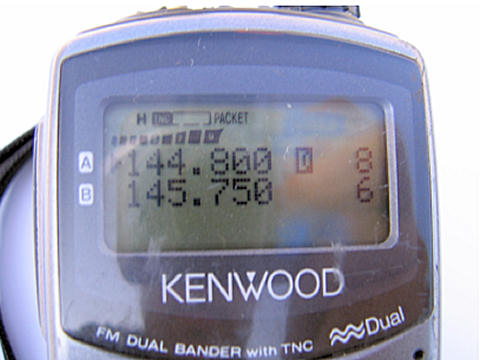

A continuación se enciende la emisora en la frecuencia de 144.800 (frecuencia de APRS en Europa) y se selecciona el modo “TNC Packet”.

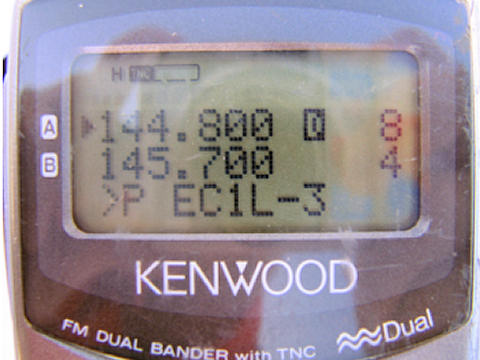

De esa manera la emisora se conectará a la PDA. Si de lo contrario sólo se selecciona modo TNC ocurrirá que las estaciones serán recibidas sólo por la emisora:

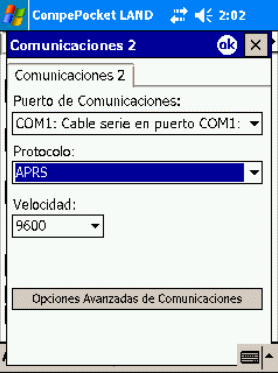

Seguidamente se enciende la PDA y se abre el CompePocket Land. En la configuración se seleccionan los siguientes parámetros y se activa la casilla de 2º GPS:

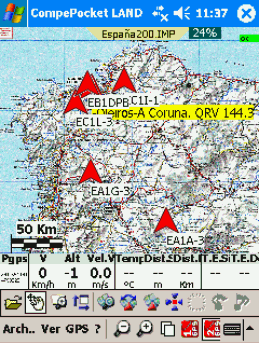

El resultado es inmediato:

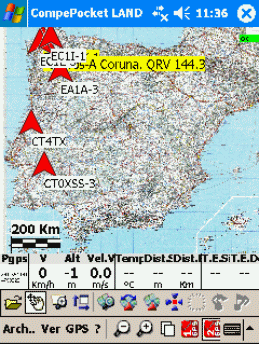

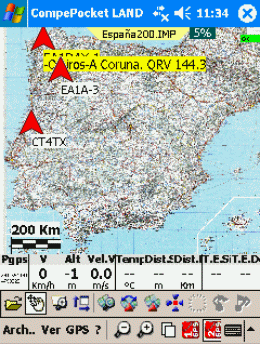

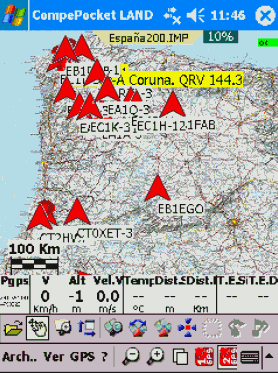

En la imagen de la derecha se pueden observar también estaciones francesas e inglesas, debido a que hoy se han dado buenas condiciones de propagación. (Problema de no disponer mapa de Europa)

Debido a que en un tiempo determinado no se vuelve a recibir la misma estación, el CompePocket establece una “?”, que implica que esa estación no ha vuelto a ser recibida.

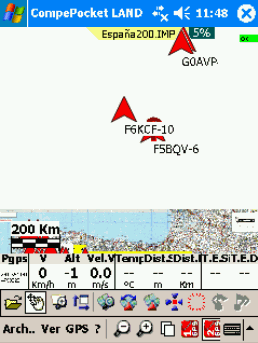

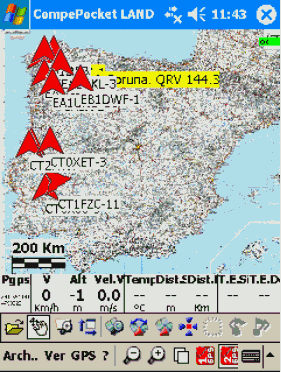

En esta imagen de abajo se observa la estación portuguesa CT1FZC-11 que se está moviendo hacia el este. Esa estación se encuentra en móvil, mientras que las demás estaciones que sólo indican hacia el norte son fijas.

Finalmente, lo único que se puede guardar son los tracks creados por cada estación.

Un saludo

Javier (EA1EDC)
