Home Assistant se ha convertido en una plataforma esencial para los entusiastas de la automatización del hogar, permitiendo la integración de una amplia variedad de dispositivos y protocolos. Entre estos, Zigbee destaca por su capacidad de conectar numerosos dispositivos de manera inalámbrica y eficiente. En este ecosistema, los coordinadores Zigbee juegan un papel crucial, actuando como el cerebro que gestiona la comunicación entre dispositivos. Recientemente, han surgido coordinadores híbridos que combinan múltiples funciones y mejoran la flexibilidad y el rendimiento de las redes Zigbee. Estos coordinadores híbridos no solo facilitan la conexión de dispositivos Zigbee a Home Assistant, sino que también integran otros protocolos, proporcionando una solución más robusta y versátil para la automatización del hogar.

Introducción al coordinador Zigbee CZC 1.0

Evolución y mejoras del CZC 1.0

El coordinador Zigbee CZC 1.0 de cod.m representa un salto cualitativo respecto a la versión anterior, la CZC 0.2, lanzada en 2022. Las principales mejoras incluyen la sustitución del chip Texas Instruments CC2652P2 por el más potente CC2652P7 y el cambio del módulo USR-K6 por el ESP32-WROOM-32E. Estas actualizaciones no solo mejoran el rendimiento, sino que también amplían la compatibilidad con Home Assistant mediante la integración ZHA.

El CZC 1.0 es capaz de crear y gestionar una red Zigbee, permitiendo emparejar dispositivos Zigbee a través de Ethernet, Wi-Fi o USB. Además, hay dos modelos disponibles: uno con soporte Power over Ethernet (PoE) y otro que se alimenta exclusivamente mediante USB-C.

Especificaciones técnicas del CZC 1.0

El CZC 1.0 incorpora el chip Texas Instruments CC2652P7, un microcontrolador ARM Cortex-M4F que opera a 48 MHz, con 704 KB de memoria flash, 256 KB de ROM para funciones de protocolo y biblioteca, y 8 KB de SRAM. Este chip incluye un amplificador de potencia integrado de +20 dB y es compatible con Bluetooth 5.2 Low Energy, Matter, Thread y Zigbee 3.0.

El módulo principal del dispositivo es el ESP32-WROOM-32E, que cuenta con un microprocesador de doble núcleo Xtensa LX6 de 32 bits, soporte para Wi-Fi de 2.4 GHz, Bluetooth y Bluetooth LE. Este módulo tiene hasta 16 MB de memoria flash integrada, 26 GPIOs y una antena PCB a bordo, con opción para conectar una antena externa.

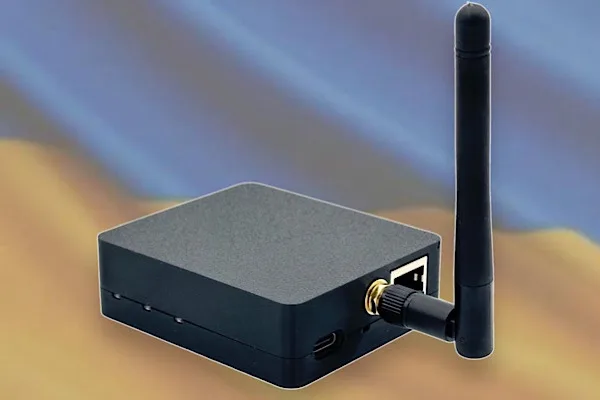

En términos de conectividad, el CZC 1.0 dispone de un puerto Ethernet RJ45 con soporte PoE, Wi-Fi de 2.4 GHz, Zigbee 3.0 y un puerto USB-C. También cuenta con tres LEDs de estado, una antena SMA externa y una carcasa impresa en 3D.

Compatibilidad y consumo de energía

El CZC 1.0 es compatible con Home Assistant (ZHA), Zigbee2MQTT (Z2M) y ioBroker, facilitando su integración en diversas plataformas de automatización del hogar. El consumo de energía del dispositivo es menor a 1W, y puede ser alimentado mediante PoE o USB-C.

Instalación y Configuración del CZC 1.0

Firmware y actualizaciones

El firmware del módulo ESP32 está basado en el repositorio del ZigStar UZG-01 Zigbee Gateway, mientras que el microcontrolador CC2652P7 de Texas Instruments utiliza el firmware de código abierto Z-stack para dispositivos Zigbee de Texas Instruments. Este firmware Zigbee puede actualizarse a través de la red, y el nuevo firmware del ESP32 puede ser flasheado mediante la interfaz web o USB-C, eliminando la necesidad de un programador externo.

Documentación y recursos

La documentación del CZC 1.0, que incluye instrucciones detalladas de instalación y configuración, está disponible en la cod.m Knowledge Base. Además, los archivos STL para la carcasa del dispositivo pueden descargarse desde Printables. Aunque los esquemas y archivos de diseño para el modelo CZC 0.2 están disponibles, aún no se han publicado para el nuevo modelo.

Disponibilidad y precios

El coordinador Zigbee CZC 1.0 está disponible en dos versiones: el modelo PoE tiene un precio de 70 EUR, mientras que el modelo sin PoE cuesta 60 EUR. Ambos modelos pueden adquirirse a través de Lectronz y el sitio web de la empresa.

Reflexiones adicionales

El cod.m Zigbee Coordinator CZC 1.0 destaca como una herramienta esencial para cualquier entusiasta de la automatización del hogar. Su capacidad para operar a través de múltiples interfaces (Ethernet, Wi-Fi y USB), junto con su potente hardware y compatibilidad con diversas plataformas, lo convierten en una opción versátil y robusta para gestionar redes Zigbee. Además, la opción de alimentar el dispositivo mediante PoE o USB-C ofrece flexibilidad en la instalación, adaptándose a diferentes necesidades y entornos.
