Marco digital: la forma más simple (y resultona) de empezar
SenseCraft HMI permite crear páginas con imágenes, iconos y widgets sin escribir código. La idea es fantástica, pero todavía se nota que la plataforma está en fase beta: algunos componentes funcionan mejor que otros, ciertas traducciones están a medio camino y hay limitaciones importantes, como la imposibilidad de cargar contenido web que no esté servido por https. Esto deja fuera, por ejemplo, un Home Assistant local sin cifrado. La buena noticia es que Seeed ya está trabajando para eliminar esta restricción.
El modo más básico —y probablemente el primero que probarás— es usar el reTerminal como un pequeño marco digital. Basta con subir imágenes desde SenseCraft, ajustarlas al tamaño del panel y enviarlas al dispositivo. La herramienta se encarga de convertirlas al formato óptimo para tinta electrónica, evitando mezclas de colores que puedan generar artefactos.

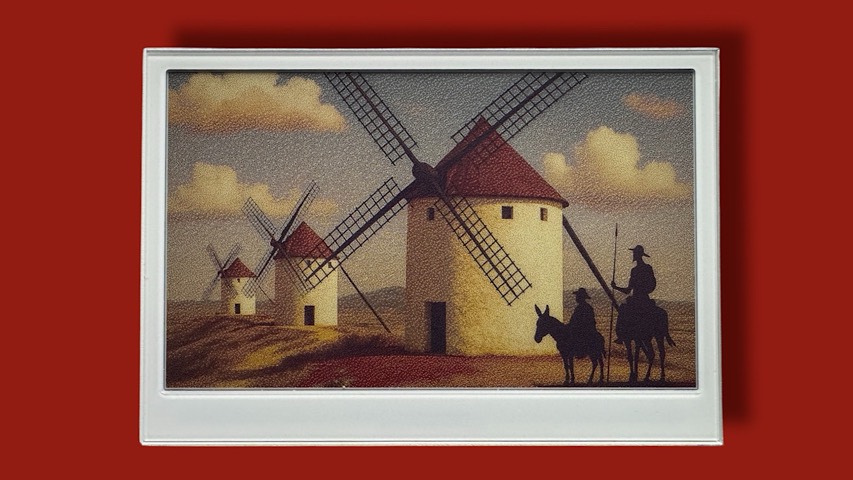

El resultado es sorprendentemente bueno tanto en la pantalla monocroma como en la Spectra 6. En el modelo en blanco y negro, las ilustraciones tipo grabado o sketch quedan casi como impresas. En el modelo en color, las imágenes ganan expresividad, siempre que se usen tonos limpios y no se abuse de degradados.
El carrusel de imágenes puede configurarse con un intervalo mínimo de cinco minutos, lo que ayuda a alargar la vida de la pantalla y a reducir el consumo.

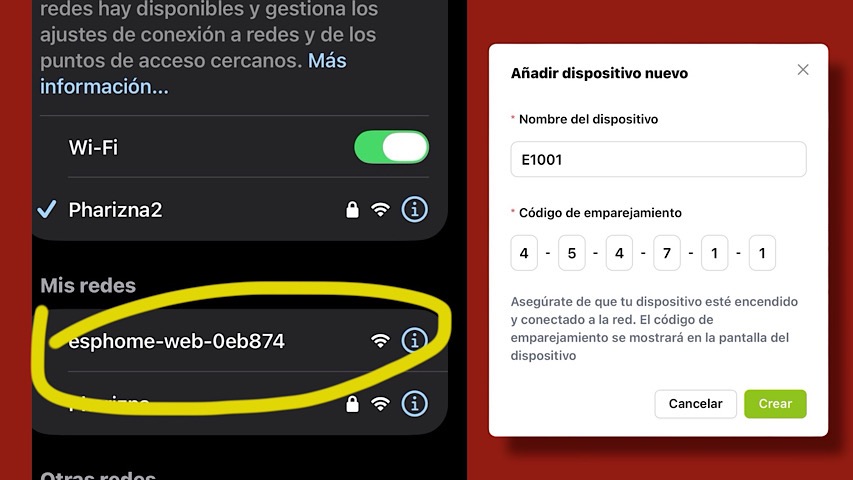

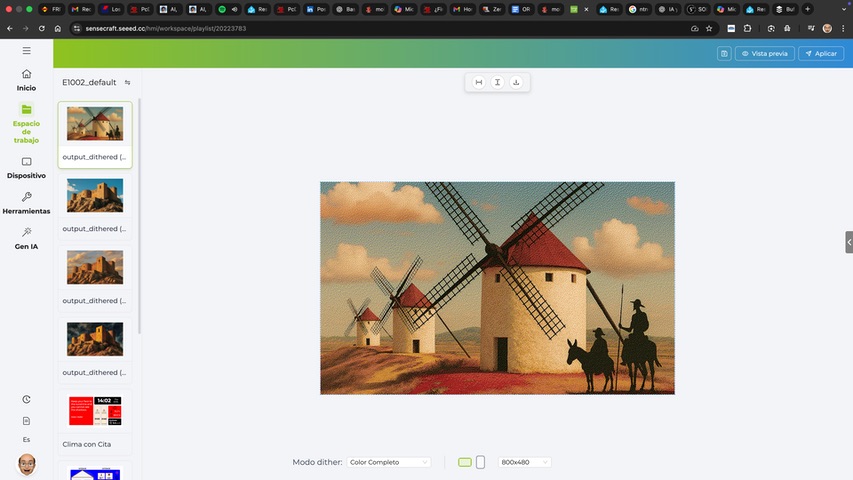

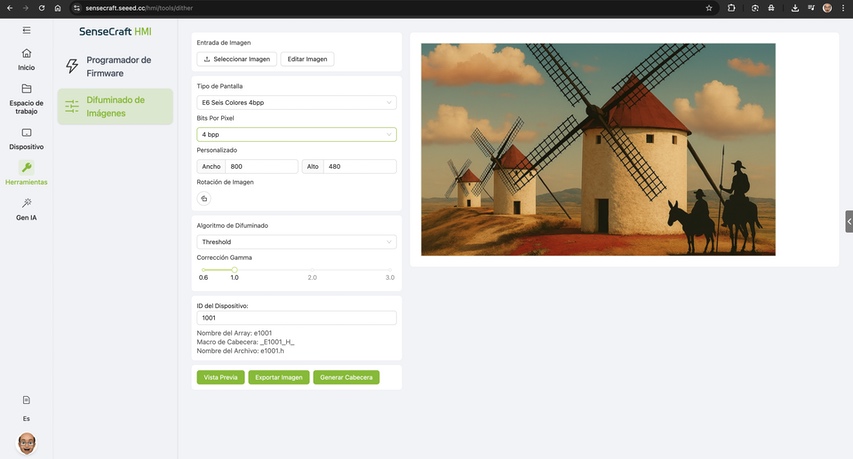

Una vez registrado el dispositivo, tal y como hemos descrito con anterioridad, ya podemos pasar a lo entretenido: crear páginas y subir nuestras imágenes. Desde el propio workspace de SenseCraft HMI es tan sencillo como seleccionar Create Page, elegir el tipo de pantalla y empezar a añadir imágenes. La herramienta se encarga mediante el «difuminado» de convertirlas al formato adecuado para tinta electrónica, así que solo hay que preocuparse de escoger bien qué queremos mostrar.
En pocos segundos puedes tener tu primer “grabado” listo para enviarlo al reTerminal y …

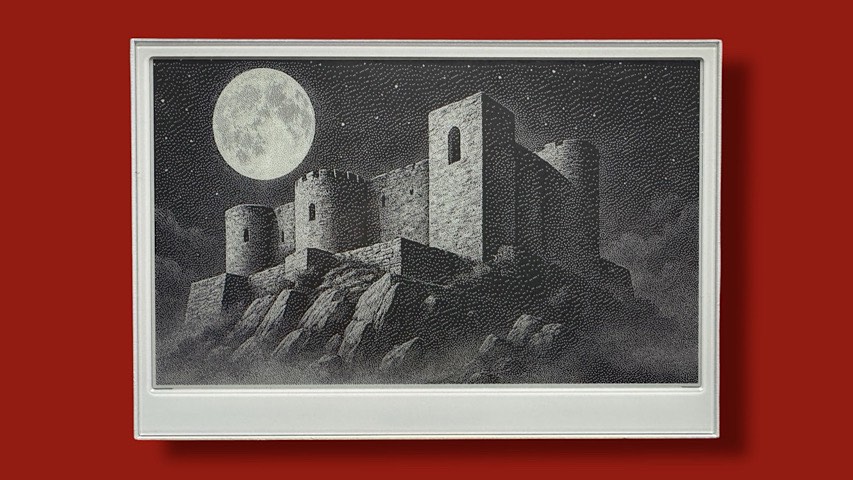

comprobar lo bonito que queda en la pantalla real.
Lógicamente el proceso a seguir es idéntico sin importar la pantalla sea en color o en blanco y negro

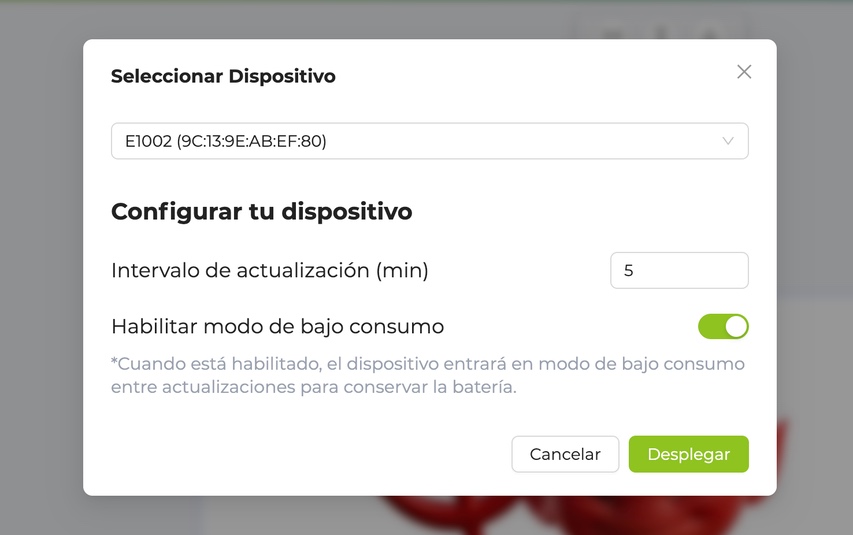

En cualquiera de los casos (E1001 ó E1002) es posible pesonalizar muy «ligeramente» la actualización del carrusel de imágenes definiendo el intervalo (5 minutos como mínimo) para aumentar su autonomía y alargar la vida de la pantalla.
3005
Cuando empezamos esta revisión no teníamos ni la más remota idea del trabajo que nos iba a dar. Eso sí lo que queríamos es investigar, aprender y compartir nuestras experiencias con todos y no simple hacer la típica revisión tipo copy/paste.
Aunque conocíamos ESPHome como «usuarios» de Home Assistant y no dábamos la importancia suficiente a esta integración… el tener que «picar el código» desde cero nos ha ayudado a valorar más el trabajo de otros. Por eso hemos querido detallar al máximo nuestros avances por loo que os dejamos los YAML completos de las dos pantallas lo que seguro os ayudará mucho a los que quieran «replicar» y MEJORAR nuestro trabajo.
También debemos confesar que ChatGPT nos ayudado a avanzar más rápido… y retroceder en más de una ocasión, todo hay que decirlo.
Una cosa que no hemos tenido ocasión de detallaros el «invento» que gracias a ChatGPT hemos conseguido hacer en HomeAssistant para «completar» los datos históricos de evolución del % de batería del E1001 que por despertarse «dormido» no son líneas continuas sino valores discontinuos como se ve en la imagen adjunta.
Desgraciadamente en los comentarios de WordPress no se mantiene la indentación del YAML por lo que os ponemos en su lugar un pantallazo de la parte de configuration.yaml con el procedimiento seguido para completar la curva en HA.
Teniendo en cuenta la veintena de interesantes productos que tenemos pendientes de revisar desde el pasado año no hemos tenido tiempo de incluir en esta ninguno de los vídeos que hemos ido haciendo.
En cualquier caso os dejamos uno para que veáis el «trabajo» que le cuesta al E1002 refrescar la pantalla y que explica que tarde algo más de 20 segundos para hacer un refresco total
Otra de las pruebas que hicimos inicialmente hasta comprobar que ESPHome no es infinito fue intentar usar unos fondos dia/noche más coloridos.
El problema es que el uso de un «bitmap» tan grande llenaba la memoria del ESP32 por lo que tuvimos que desistir… aparte del problema que habríamos tenido para visualizar correctamente los datos de los sensores que es lo más importante ¿no?
