Datos del producto
Nombre del producto:Raspberry Pi B+ … y el mini monitor TFT de 2,8″ de RoboPeak. La pareja perfecta.
Fabricante/ VendedorSeeedstudio (China)
URL-Producto:RPi B+ y Minimonitor 2,8″ TFT USB de RoboPeak
Precio :Raspberry Pi B+ : 31,61 EUR y Mini Monitor 2.8″ USB TFT: 36 EUR
Venta:Aquí.
Comentarios:En el FORO
Soporte:De todo tipo lo tienes aquí.
Datos de la revisión
Revisado por:Pedro Hernández (Pharizna)
Fecha revisión:12 de octubre de 2014

Releyendo nuestras primeras impresiones de la Raspberry Pi que hicimos hace un par de años me reafirmo en la puntuación que le dimos en aquél momento… un notable alto / casi sobresaliente para los «frikis» y amantes del Linuz en general… y un suspenso alto para los que querían montar a muy bajo costo un sistema que hiciese la competencia a un NAS «profesional».

Sin embargo también he de reconocer que con la última versión de su sistema operativo aunque no vuela precisamente en algunas cosas… parece que no se bloquea tanto y gracias a la increíble y fabulosa gente que anda haciendo cosas para el / ella hay solución para todo como hemos podido comprobar en estas dos últimas semanas que lo hemos retomado para reanudar nuestras revisiones de productos para él… que también siguen apareciendo sin parar.

Después de haber muerto en combate (frito, exactamente) nuestro RPi B original… hemos conseguido uno de los nuevos (RPi B+) gentileza de nuestros amigos chinos de seeedstudio junto a un montón más de cacharritos para revisar y que nos tendrán ocupados en lo que queda de año… como mínimo.

En esta ocasión y para empezar nuestras revisiones sobre «accesorios» para la RPi B aparte de mostraros las diferencias y analogías entre los dos modelos que aunque conocidas por las noticias no es lo mismo que disfrutar de ellas uno mismo… os presentaremos una increíble pantalla TFT de 2,8″ que puede resultar muy interesante para nuestros próximos montajes robóticos… si conseguimos sacar tiempo para continuar con ellos, claro está.

ENVIO

Como decíamos tras un nuevo cambio de personal entre nuestros amigos chinos (eso sí que es trabajo temporal) y tras mucho tiempo dedicado a planificar nuestras próximas revisiones ya que tampoco queríamos que en el primer envío nos tuviesen que vaciar su almacén para nosotros… únicamente pedimos unas «cosillas» que cabían en una caja de tamaño normal y que pasó Aduana sin levantar sospechas smile




Tan pronto llegó a casa, como es habitual nuestras mascotas PcDeMaNeRas se avalanzaron curiosas a ver si esta vez había algo interesante para ellas…


por lo que rebuscaron y rebuscaron… sin mucha suerte, me temo :/


Como ya adelantábamos en esta ocasión aprovecharemos para revisar dos productos que no fabrica Seeedstudio y «tan solo» vende dejando para posteriores revisiones productos diseñados y fabricados por ellos que además de ser innovadores son realmente interesantes. En cualquier caso, muchos de ellos utilizan como plataforma la RPi (y en otros casos Arduino) y de ahí la necesidad de empezar por la base ¿no?

RASPBERRY Pi B+. LA NUEVA RPi B ¿REMOZADA?

Cuando todo el mundo esperábamos una renovación de la «vieja» RPi con un procesador más potente que pudiera hacer la competencia a otros productos más competentes (como otro que también revisaremos en los próximos días) los ingleses quizás por mantener el precio tan bajo tan solo han hecho un lavado de cara manteniendo el mismo procesador y velocidad del mismo introduciendo tan solo pequeñas modificaciones. De esta forma han «asegurado» la compatibilidad con las antiguas aplicaciones y con «bastante» hardware aunque desgraciadamente no con todo sad


Entre las cosas que no sirven de un modelo a otro es la «caja» por cuanto el nuevo modelo incluye el doble de puertos USB lo que es muy de agradecer ya que antes con dos resultaba imprescindible el uso de un HUB de puertos.


En la siguiente foto, comparando ambos modelos se observa que realmente hay pocos elementos que hayan mantenido su colocación incluso habiendo desaparecido alguno de ellos… Otros como el GPIO ha aumentado de tamaño mejorando la conectividad al exterior que si bien en su día no considerábamos necesaria al ver el RPi como un «ordenador pequeño» ahora cada vez lo empezamos a ver como una alternativa al Arduino para aplicaciones con acceso al mundo real.


Aparte del aumento de puertos USB sin duda lo mejor, al menos para nuestro punto de vista, ha sido el cambio de la ranura SD (a la que achacamos los problemas que en su día tuvimos con el viejo modelo) por una microSD menos voluminosa, más robusta y más fácil de encontrar que las del viejo tamaño.

DISPLAY 2,8″ TFT USB

Ya en nuestro malogrado proyecto robótico que teníamos casi contratado con nuestros amigos de la Universidad de Alcalá… teníamos pensado algún sistema local para ver la información de los robots aparte del envío por telemetría de la misma. Eso sí en aquel momento ni siquiera se nos pasaba por la cabeza disponer de una pantalla en colores en el robot y nos conformábamos con un panel LCD con datos alfanuméricos y poco más.

Por eso cuando hace un par de meses conocimos de la existencia de este nuevo producto nos pusimos en contacto con sus diseñadores, también chinos, de RoboPeak y no hemos parado hasta que hemos conseguido que nos asegurasen que era compatible con la nueva RPi B+, claro.




Aunque en el mercado hay otras «pantallas» similares e incluso algunos utilizan los monitores para cámaras traseras de los automóviles este producto tiene ventajas. La principal es que se conecta vía USB y no necesita por tanto alimentación externa dejando al mismo tiempo el puerto HDMI disponible pudiéndose utilizar como una segunda pantalla.


Lo mejor sin duda de este monitor aparte de su tamaño es que es posible utilizarlo en multitud de dispositivos Linux que van desde lar tarjetas (tipo RPi, pcDuino, Cubieboard, etc) hasta los miniPC clásicos como MK802, UG802 e incluso minirouters como el WR703… o en Arduino Yun e incluso Galileo de Intel. Afortunadamente los que no tenemos conocimientos suficientes o tiempo para compilar los drivers en nuestros propios sistemas siempre podemos acudir a la página de descargas del fabricante desde donde, por ejemplo nosotros, hemos descargado la versión más reciente de Wheezy Raspbian compatible con nuestro RPi B+.

Hemos de confesar que, por temas de comodidad, primero hemos conectado nuestra RPi vía HDMI a un monitor «grande» para realizar el arranque del mismo configurando idioma, teclado, etc.

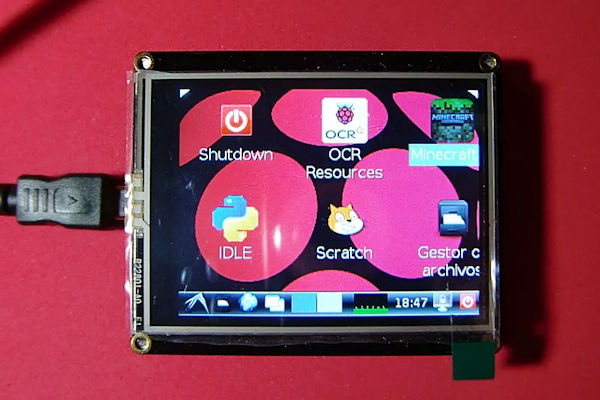

En cualquier caso nada más conectar vía USB a la RPi la imagen a pasado a la mini pantalla desde la cual es posible seguir trabajando aunque la verdad sea dicha pasar a usar una resolución de 320*240 pixels acostumbrados a trabajar a 1080p no es muy cómodo que se diga sad


Eso sí pensando en un aplicación robótica como la que os contábamos al principio la verdad es que se agradece poder acceder a la RPî desde una pantalla portátil sin añadir más cables a los que ya hacen falta de por sí … aunque claro el «lujo» de usar dos pantallas con una RPi es algo que hay que pagar con un cable HDMI, por ejemplo sad

A pesar de lo pequeña que es la pantalla TFT es perfectamente legible y pensamos que incluso reduciendo de alguna forma el tamaño de las fuentes se podría seguir leyendo bien sin necesidad de hacer tanto scroll aunque está claro que el objetivo de esta «Mini pantalla» no es para navegar por páginas web, por ejemplo.


Lo que hemos probado por ejemplo es intentar lanzar XBMC para ver la peli de los pececitos de Samsung a microescala y nos ha sorprendido que la CPU se fuese al máximo … y sin embargo no se reprodujese nada en la el display de 2,8″ por cuanto… se veía en el monitor grande conectado vía XBMC. Otro tanto hemos observado usando OMXPlayer que por cierto os recomendamos ya que es bastante menos pesado que XBMC aunque más difícil de utilizar al no disponer de una GUI. Sin embargo, no os molestéis en instalar VLC por cuanto, al menos la versión estándar, no hace uso del procesador gráficos de la RPi y no puede con los vídeos sad

Es de suponer que modificando correspondientemente algunos de los scripts de arranque de las aplicaciones y/o del USBDISP se debería poder «obligar» a reproducir los vídeos en la pantalla pequeña pero la verdad es que tampoco hemos tenido tiempo para seguir investigando ya que entre nuestros planes para esta pequeña pantalla tampoco está ver vídeos en alta resolución.

Por otra parte para los expertos Linuxeros (¿Rubik2k?) os dejamos pensar en como resolver otro problema encontrado por ejemplo al lanzar MINECRAFT por el que el «marco» del juego de queda en la pantalla pequeña mientras que el juego se lleva a cabo en una esquina del monitor conectado vía HDMI smile




Hay que comentar que este producto lleva muy poco tiempo en el mercado y de ahí que se eche en falta un Servicio Técnico con experiencia suficiente en el producto y tiempo para resolver las dudas de sus usuarios. Por ejemplo, ante una de nuestras múltiples preguntas solicitando ayuda nos comentaron que acababan de volver de vacaciones por lo que contestarían tan pronto pudiesen… y han pasado cuatro días. Y yo que pensaba que los chinos eran grandes trabajadores… y ahora me entero que también sufren resaca post vacacional como los occidentales… e incluso peor. Habrá que darles tiempo y en cuanto nos contesten actualizamos como no nuestra revisión.

Por ejemplo otra cosa «extraña» que hemos observado con este producto aunque en este caso debido a algún tipo de error en la configuración en el tema del colorido de las X-Windows de Linux es la apariencia de nuestra página PcDeMaNeRa en la que brilla por su ausencia del color rojo-sangriento tan característico… transformándose en un frío azulado aunque …




en pantalla grande se ve perfectamente a pesar de lo sumamente lento que resulta la navegación por Internet con la RPi incluso con el nuevo navegador que han incluido en la última versión de Raspbian.



Sin embargo en el resto de página, menús, etc no parece que haya problema con los colorines.

¿Habrá llegado el momento de modificar la apariencia de nuestra venerable página? ¿Qué pensáis vosotros?.

Como siempre se agradecen sugerencias en todo lo que sea agradar a nuestros amigos y si encima nos ayudáis en la tarea ¡ SERÉIS RECOMPENSADOS ! smile




Para terminar una pantalla que muchos recordaréis con cariño… la de CALIBRADO de nuestras pantallas resistivas que nos acompañaron en los primeros años de PcDeMaNo con nuestras iPAQs ¿Las recordáis?

En este caso para realizar el calibrado es necesario mantener pulsada la pantalla unos segundos la pantalla apareciendo de forma consecutiva el punto rojo intermitente en tres posiciones de la misma … y es todo.

USANDO EL MINI TFT USB DE ROBOPEAK COMO MONITOR EN WINDOWS

Aunque estaba claro desde el principio que este dispositivo estaba pensado y optimizado para su uso bajo Linux hemos querido probarlo también bajo Windows en un PC de escritorio. Evidentemente usando de forma habitual dos monitores de 19″ a máxima resolución tampoco nos hacía falta una tercera pantalla minúscula con una resolución tan reducida… pero no hemos parado hasta conseguir que funcionase smile

AQUÍ podéis encontrar las instrucciones para modificar vuestras imágenes de sistemas operativos incluyendo los drivers del mini display USB de RoboPeak así como una explicación de como integrarlo en Windows y/o en Mac OS X aprovechando el SDK que se incluye.

Inicialmente es necesario instalar un driver básico aprovechando la ¿conocida? utilidad zadig ya que el que instala directamente Windows (WinUSB) no funciona.

En nuestro caso hemos instalado varias versiones que vienen con dicha herramienta y la instalación ha sido en todos los casos correcta…


o al menos así lo parecía el Administrador de dispositivos de nuestro Windows 8.1




Sin embargo estábamos confundidos pensando en que «milagrosamente» nuestro PC esperase encontrar un nuevo monitor que añadir al resto de pantallas (en este caso únicamente un monitor conectado directamente vía HDMI).



Al final nos ha tocado instalar Visual Studio 2013 Express) en nuestro PC y compilar el proyecto de ejemplo con la DEMO … y nos ha FUNCIONADO pudiendo ventanas volar a toda velocidad por la mini pantalla…


así como las coordenadas de la pantalla donde íbamos tocando smile

¡ OBJETIVO CONSEGUIDO ! Casi con toda seguridad no utilizaremos en ningún momento esta mini pantalla con Windows… pero el placer de haberlo conseguido tiene precio aunque sea siguiendo las instrucciones.

Conclusión

Después de mucho tiempo si haber utilizado la RPi hemos tenido que volver a empezar de cero recordando y depurando técnicas de instalación pero ha valido la pena ya que pensamos que tenemos ahora sí un entorno estable que nos permitirá retomar revisiones y proyectos que teníamos retenidos.Por otro lado simplemente comentar que aunque el mini display USB de RoboPeak no es el típico dispositivo para «todos los públicos» seguro que a más de uno de nuestros amigos «frikis» que están deseando montar sus propios proyectos (y compartirlos en forma de bricoreportajes) estarían encantado de hacerse con uno. Lo bueno

• RPi B+. A pesar de no haber mejorado en cuanto a velocidad y «potencia» gracias a haber doblado el número de puerto USB y la sustitución de su ranura SD por una microSD… ha ganado en «manejabilidad».
• La última versión de Raspbian es mucho mejor que las primeras que usamos y ahora por fin el sistema tiene un comportamiento más que aceptable para una tarjeta de su precio.
• Incluso hemos conseguido que XBMC fluya correctamente (aunque con la CPU al máximo) incluso con vídeos complicados como es el de los pececitos de Samsung.
• El reproductor OMXPlayer que viene incluido de serie en Raspbian en realmente bueno, usando la potencia del procesador gráfico por hardware… aunque todo no puede ser perfecto y no dispone de una GUI aceptable.
• El Mini Display USB de RoboPeak funciona sin problemas en «casi» cualquier dispositivo Linux existiendo imágenes con el driver incorporado para la mayoría de las mejores tarjetas incluyendo la última RPi B+ como no.
• Incluso en PC con Windows 8.1 y en los Mac OS X se puede utilizar el Mini Display de RoboPeak… aunque previamente te tocará trabajar un poco integrándolo en tu aplicación haciendo uso de las correspondientes APIs suministradas por el fabricante del producto.
• Aunque últimamente la moda son las pantallas capacitivas seguimos pensando que para aplicaciones que necesitan precisión, por ejemplo para atinar en una pantalla de 320*240 pixels de resolución son preferibles las resistivas como la del USB DISP de RoboPeak que se puede usar con un puntero clásico.
Lo malo
• RPi B+. Aunque se entiende que por no aumentar el precio no han cambiado su hardware se echa de menos un poco más de rendimiento para no llevar la CPU siempre al 100%.
Pocos cambios e incompatibilidad con parte del hardware.
• RPi B+. Los cambios «mínimos» de hardware que han hecho han vuelto incompatible algunos de los accesorios que van desde las cajas a los que se conectan al GPIO curiosamente no por el aumento de longitud del mismo sino por la colocación de los dos nuevos puertos USB.
• El Mini Display USB de RoboPeak sea por se un producto relativamente nuevo o por ir dirigido a expertos / amantes del Linux dispone de un Servicio Técnico manifiestamente mejorable y con eso queda dicho todo ¿no? Esperemos que a medida que aumenten sus ventas y se popularice exista una comunidad que lo soporte.

PUNTUACIÓN: 9 para Raspberry Pi+ y 7,5 Mini Display TFT USB de RoboPeak

Nota: Muchas gracias a Wells por habernos enviado (hace tanto tiempo) esta RPi B+ y el MiniDisplay así como el resto de interesantes cosillas que revisaremos en las próximas semanas tal y como le habíamos prometido. Al Servicio Técnico de RoboPeak simplemente pedirles que una vez se hayan recuperado de sus merecidas vacaciones tengan tiempo para contestar a nuestras preguntas que aún siguen en el aire. No es suficiente con lanzar un buen producto sino que hay también que saber mantenerlo sad

Pharizna que está a punto de terminar con otra revisión que ha ido haciendo en paralelo a medida que a puesto a punto su nueva RPi B+ y que seguro interesará a los más «primerizos» en este mundo de la RPi que seguro «haberlos… haylos» smile
