Método para recibir estaciones de APRS en CompePocket Land 3ª Parte

Con este último reportaje, damos por ¿terminada? la trilogía dedicada al APRS. Durante estos tres capítulos, nuestro amigo Javier nos ha ido introduciendo a este magnífico mundo tan desconocido como es el APRS. Hoy podremos ver como se las apaña nuestro amigo para llevar todo el “tenderete” a sus espaldas…

Método para realizar APRS desde la mochila:

El método para poder transmitir balizas de APRS desde la mochila y ser recibidas en CompePocket Land es muy sencillo.

Material utilizado:

– Una mochila
– Emisora Kenwood THD7E
– GPS Map 60 CS (conexión puerto serie y antena exterior)
– Cable de conexión GPS – Emisora
– Antena de GPS Haicom externa
– Un disco de hierro (diametro aproximado como el de la antena exterior)

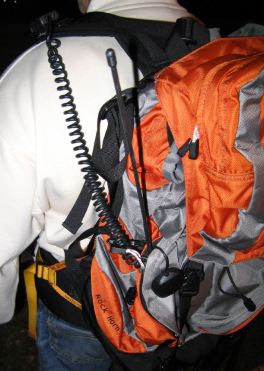

Se coloca la emisora en un bolsillo externo de la mochila con una antena flexible (por si las ramas…), asomándola por fuera del bolsillo para tener una mejor emisión y recepción.

El GPS se situará en el mismo bolsillo que la emisora, el cual irá conectado a ella por puerto serie. También puede ir en otra ubicación interna, (para gustos).

El GPS irá conectado a una antena exterior para establecer la recepción de los satélites (debido a encontrarse dentro del bolsillo).

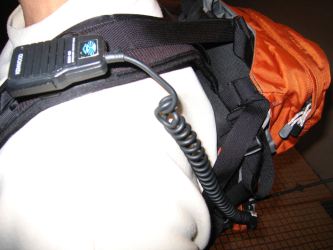

El micro/auricular (opcional) irá en el hombro de la mochila, para poder realizar la comunicación por voz con la estación base o con otras estaciones portátiles, debido a tener la emisora doble banda.

– Banda A: Emisión y recepción de balizas de APRS
– Banda B: Emisión y recepción de comunicación por fonía.

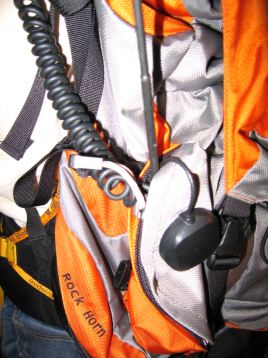

Para obtener la masa de la antena del GPS utilizaremos un disco de hierro (ej, hecho por un tornero) el cual se fijará al imán de la antena del GPS, que además evitará que la antena se balancee por fuera de la mochila.

OPCIONAL:

También se puede utilizar un segundo GPS (digamos bluetooth) que iría en el bolsillo superior de la mochila, también con una antena exterior y otro disco de hierro. La función de este GPS sería la de poder transmitir los datos NMEA a una PDA en caso de utilizarla, y así evitaríamos cables innecesarios.

Con este método evitaríamos todo tipo de cables que nos podrían incordiar en nuestra marcha, y poder realizar perfectamente nuestro cometido.

Un saludo

Javier (EA1EDC)

Por tercera vez, gracias de nuevo a Javier por compartir con nosotros su “sapiencia”! … y para comentarios / dudas / aclamaciones… usad el FORO
