Las placas de desarrollo han sido durante años la puerta de entrada al mundo de la electrónica programable. Desde plataformas populares como Arduino hasta miniordenadores como Raspberry Pi, estos dispositivos permiten experimentar con hardware y software a bajo coste. En los últimos años, la arquitectura RISC-V ha empezado a atraer una atención creciente porque propone un modelo de procesador abierto que cualquiera puede implementar sin pagar licencias. Esa filosofía ha impulsado el desarrollo de chips y placas pensadas para investigación, seguridad y proyectos de hardware libre.
En este contexto aparece la Daboa, una pequeña placa de desarrollo basada en el microcontrolador Baochip-1x. Su precio ronda los 10 dólares y se presenta como una de las plataformas más abiertas disponibles en el mercado para experimentar con hardware basado en RISC-V. Más allá de sus especificaciones técnicas, el proyecto destaca por ofrecer acceso al diseño del chip hasta niveles cercanos al RTL (Register Transfer Level), algo poco habitual incluso dentro del ecosistema de hardware abierto. El objetivo es que investigadores, ingenieros y aficionados puedan estudiar el funcionamiento interno del microcontrolador con un grado de transparencia poco común.
Una placa de desarrollo abierta para experimentar
La Daboa se ha diseñado como una plataforma compacta y sencilla que facilita el acceso a los pines del microcontrolador Baochip-1x. La placa está pensada para conectarse directamente a protoboards y proyectos experimentales, integrando el chip principal, conectores de expansión y un puerto USB-C que se utiliza tanto para alimentación como para programación del firmware.
El microcontrolador Baochip-1x es el núcleo tecnológico de la plataforma. Este chip está basado en la arquitectura RISC-V y se fabrica mediante un proceso de 22 nanómetros. Integra un núcleo de CPU VexRiscv compatible con la extensión RV32-IMAC que funciona a una frecuencia máxima de 350 MHz. En términos prácticos, esto lo sitúa en una categoría similar a la de microcontroladores avanzados utilizados en sistemas embebidos, con suficiente potencia para ejecutar firmware complejo, manejar periféricos o ejecutar pequeños sistemas operativos experimentales.
Además de la CPU principal, el chip incorpora un acelerador de entrada y salida basado en cuatro núcleos PicoRV32. Estos núcleos auxiliares funcionan a aproximadamente 700 MHz y están diseñados para gestionar tareas relacionadas con eventos y periféricos sin sobrecargar la CPU principal. Este tipo de arquitectura multiprocesador resulta útil en sistemas embebidos donde es necesario responder a múltiples interrupciones o flujos de datos en tiempo real.
Según se explica en linuxgizmos, el Baochip-1x integra también 2 MB de SRAM y 4 MB de memoria RAM no volátil, un tipo de almacenamiento que funciona de manera similar a la memoria flash pero con potencial para ofrecer tiempos de acceso más rápidos y mayor durabilidad. La memoria ReRAM permite almacenar firmware directamente en el chip sin necesidad de un dispositivo externo.
El papel de RISC-V en el hardware abierto
Para entender la relevancia de esta placa conviene analizar brevemente el contexto de la arquitectura RISC-V. A diferencia de arquitecturas tradicionales como ARM o x86, el conjunto de instrucciones de RISC-V es abierto. Esto significa que cualquier empresa o investigador puede diseñar un procesador compatible sin pagar licencias ni depender de un proveedor concreto.
En los últimos años se han lanzado múltiples proyectos de hardware basados en esta arquitectura. Algunos se orientan a dispositivos IoT de bajo consumo, mientras que otros buscan competir en el mercado de procesadores de alto rendimiento. La principal ventaja de RISC-V es su flexibilidad: el estándar permite añadir extensiones personalizadas que optimizan el rendimiento para tareas específicas.
La Daboa se sitúa en una categoría particular dentro de este ecosistema porque no solo utiliza una arquitectura abierta, sino que intenta abrir también el propio diseño del chip. En muchos dispositivos comerciales, incluso cuando se usa RISC-V, el diseño interno del microcontrolador permanece cerrado. En este caso, gran parte del diseño del Baochip-1x está disponible públicamente a nivel de RTL, lo que permite analizar cómo se implementan las unidades funcionales del procesador.
Según cuentan en hackster el objetivo del proyecto es ofrecer uno de los microcontroladores comerciales más abiertos disponibles. Esto incluye el acceso al código SystemVerilog y Verilog que describe el comportamiento interno del chip, lo que permite estudiar su funcionamiento con herramientas de simulación o incluso modificar el diseño para proyectos experimentales.
Un enfoque centrado en la verificabilidad del hardware
Uno de los aspectos más llamativos del Baochip-1x es que se ha diseñado pensando en la verificabilidad del hardware. La seguridad en dispositivos electrónicos suele depender de la confianza en que el chip realmente contiene el diseño que el fabricante afirma. Sin embargo, verificar esto no siempre es sencillo.
Para abordar este problema, el proyecto utiliza una técnica denominada IRIS (Infra-Red In-Situ inspection). Este método permite observar ciertas estructuras internas del chip mediante iluminación infrarroja y cámaras modificadas. Al examinar el silicio desde la parte posterior del encapsulado, es posible confirmar que el circuito coincide con el diseño publicado.
Esta característica resulta interesante en ámbitos como la investigación en seguridad informática y hardware confiable. Un investigador podría, en teoría, comprobar que el chip no contiene circuitos adicionales ocultos o modificaciones no documentadas. Este tipo de transparencia es especialmente relevante en aplicaciones críticas como dispositivos criptográficos o sistemas de comunicaciones seguros.
Características técnicas del Baochip-1x
Desde un punto de vista puramente técnico, el Baochip-1x combina varios elementos diseñados para cubrir necesidades habituales en sistemas embebidos. La CPU principal VexRiscv RV32-IMAC implementa un conjunto de instrucciones de 32 bits con soporte para multiplicación, división y operaciones atómicas. También incluye una unidad de gestión de memoria compatible con el modo Sv32, lo que permite implementar mecanismos básicos de virtualización o aislamiento de procesos.
El chip incluye aproximadamente 2 MB de SRAM interna y un bloque adicional de 256 KB destinado a operaciones de entrada y salida. Esta memoria permite ejecutar aplicaciones relativamente complejas sin depender de memoria externa. La presencia de 4 MB de ReRAM proporciona almacenamiento persistente para firmware, configuraciones y datos.
En el ámbito de seguridad, el Baochip-1x incorpora varios aceleradores criptográficos que soportan algoritmos como AES, SHA-256, SHA-3, RSA y ECC. Estos aceleradores permiten ejecutar operaciones criptográficas con mayor eficiencia energética y menor latencia que una implementación puramente software. El chip también integra un generador de números aleatorios verdaderos basado en osciladores de anillo, lo que resulta esencial para la generación segura de claves.
Otro elemento relevante es la presencia de sensores de “glitch” y una malla de seguridad interna. Estos mecanismos detectan intentos de manipulación del hardware, como variaciones anómalas de voltaje o ataques de tipo fault injection. Este tipo de contramedidas se utilizan habitualmente en chips diseñados para aplicaciones de seguridad.
El chip incluye también interfaces habituales en microcontroladores modernos, como SPI, UART, I²C, PWM y USB de alta velocidad. Gracias a estas interfaces, la placa puede integrarse fácilmente en proyectos de electrónica embebida o prototipos de dispositivos IoT.

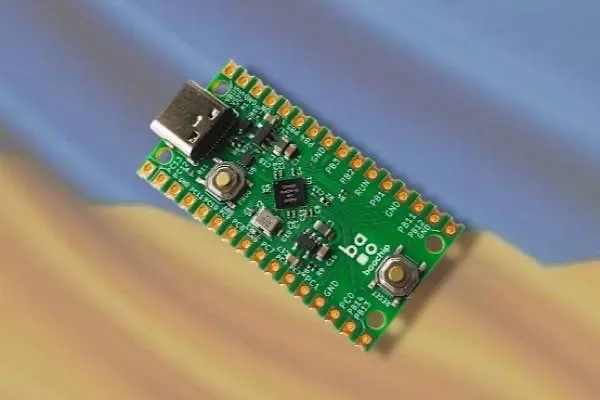

Diseño físico de la placa Daboa
La placa Daboa tiene unas dimensiones aproximadas de 41 × 21 milímetros, lo que la convierte en un módulo extremadamente compacto. Su diseño es minimalista: el microcontrolador ocupa la mayor parte del espacio y los pines se exponen mediante dos conectores de 16 pines situados en los laterales.
Este formato facilita su uso en protoboards y sistemas experimentales. Los usuarios pueden conectar sensores, pantallas o módulos de comunicación utilizando las interfaces estándar del chip. La placa también incluye botones de reset y programación que simplifican el proceso de carga de firmware durante el desarrollo.
El puerto USB-C integrado sirve tanto para alimentar la placa con 5 voltios como para establecer una conexión de datos con el ordenador. Esto permite programar el microcontrolador sin necesidad de herramientas externas complejas.
Software y ecosistema de desarrollo
El hardware abierto es solo una parte de la ecuación. Para que una plataforma resulte realmente útil, necesita un entorno de desarrollo accesible y herramientas de software adecuadas. En el caso del Baochip-1x, el proyecto incluye varios componentes software diseñados para facilitar la experimentación.
Uno de ellos es un bootloader desarrollado en lenguaje Rust que permite iniciar el sistema y cargar firmware desde la memoria interna. Además, el proyecto está vinculado con el sistema operativo experimental Xous, también escrito en Rust. Este sistema operativo utiliza mecanismos de aislamiento de procesos y memoria virtual para mejorar la seguridad del sistema.
El uso de Rust resulta interesante porque este lenguaje incorpora características que reducen los errores de memoria, un problema frecuente en firmware escrito en C o C++. En dispositivos conectados a internet, estos errores pueden convertirse en vulnerabilidades de seguridad.
El hecho de que tanto el hardware como el software estén disponibles públicamente permite que la comunidad pueda estudiar, modificar y mejorar el sistema. Esto encaja con la filosofía general del hardware abierto, donde la colaboración y la transparencia desempeñan un papel fundamental.
Un precio sorprendentemente bajo
Uno de los elementos que más llaman la atención de la Daboa es su precio. La placa se ha lanzado inicialmente mediante una campaña de financiación colectiva con un precio aproximado de 9,50 dólares por unidad. También se ofrecen paquetes de mayor volumen, como bobinas de 100 placas, dirigidas a instituciones educativas o laboratorios.
Este coste relativamente bajo facilita que estudiantes y desarrolladores puedan experimentar con el chip sin una inversión elevada. En comparación, muchas placas de desarrollo basadas en RISC-V o ARM pueden superar fácilmente los 50 o incluso los 100 dólares, especialmente cuando incorporan interfaces avanzadas o grandes cantidades de memoria.
El bajo precio también puede favorecer su uso en entornos educativos. Universidades o centros de formación podrían utilizar estas placas para enseñar conceptos relacionados con arquitectura de computadores, sistemas embebidos o seguridad hardware.
Comparación con otras plataformas RISC-V
El ecosistema RISC-V incluye una amplia variedad de placas de desarrollo, desde microcontroladores simples hasta ordenadores completos capaces de ejecutar Linux. Algunas plataformas se centran en el rendimiento, mientras que otras priorizan el consumo energético o el coste.
Por ejemplo, existen placas RISC-V que utilizan procesadores de alto rendimiento con varios núcleos y soporte para sistemas operativos completos. En otros casos, el enfoque está más orientado a microcontroladores de bajo consumo para dispositivos IoT.
La Daboa no intenta competir en términos de potencia bruta con las plataformas más avanzadas. En cambio, su principal atractivo es el grado de apertura del diseño. Mientras que muchos dispositivos RISC-V mantienen partes del hardware cerradas o documentadas de forma limitada, el Baochip-1x intenta ofrecer un nivel de transparencia mucho mayor.
Este enfoque la convierte en una herramienta especialmente interesante para investigadores, desarrolladores de firmware y personas interesadas en comprender cómo funciona un microcontrolador desde dentro.
Reflexiones finales
El lanzamiento de la placa Daboa muestra cómo el movimiento de hardware abierto sigue avanzando. Durante décadas, el diseño de chips ha sido un campo dominado por grandes empresas y procesos altamente confidenciales. Proyectos como este intentan abrir parte de ese proceso, permitiendo que más personas puedan estudiar y comprender la tecnología que utilizan.
Aunque la Daboa no es la placa más potente del mercado, su enfoque en la transparencia y la verificabilidad del hardware la convierte en un experimento interesante dentro del ecosistema RISC-V. Si el proyecto logra atraer a una comunidad activa de desarrolladores, podría servir como base para futuras plataformas abiertas.
También es posible que iniciativas de este tipo influyan en la manera en que se diseñan los chips en el futuro. A medida que la seguridad del hardware se convierte en una preocupación cada vez mayor, disponer de diseños verificables y auditables podría ser una ventaja importante.
En definitiva, la Daboa representa un intento de acercar el diseño de microcontroladores al espíritu del software libre: abierto, modificable y accesible para cualquier persona con interés en aprender o experimentar.
