Un equipo de la Queen Mary University of London ha presentado un prototipo de lente blanda que cambia de enfoque aplicando electricidad, sin motores ni piezas mecánicas que se desplacen. El dispositivo combina un actuador de elastómero dieléctrico con electrodos de óxido de grafeno reducido, un material que conduce electricidad y a la vez deja pasar buena parte de la luz. El resultado es una lente de apenas 12,5 milímetros de diámetro capaz de variar su distancia focal de forma silenciosa, algo que hasta ahora exigía engranajes, guías y lentes rígidas desplazándose físicamente dentro de una carcasa. El trabajo, liderado por el profesor James Busfield y publicado en Advanced Functional Materials, apunta a cámaras compactas, dispositivos de imagen médica y pantallas para gafas de realidad aumentada, aunque de momento se queda en fase de laboratorio.

El problema de mover una lente

Cualquier sistema óptico que necesite enfocar rápido —una cámara de móvil, un microscopio, unas gafas de RA— se enfrenta al mismo dilema: o mueves físicamente una lente rígida, o rediseñas el enfoque desde cero. La primera opción añade peso, ruido y piezas que acaban desgastándose. En dispositivos pequeños, cada milímetro cuenta, y meter un motor de enfoque dentro de una carcasa ya apretada complica el diseño de cualquier producto.

La alternativa que exploran desde hace años distintos grupos de investigación consiste en deformar una lente blanda en lugar de desplazar una rígida. La dificultad histórica ha sido conseguir que esa deformación sea controlable y, sobre todo, que no estropee la transparencia óptica necesaria para formar una imagen nítida.

Actuadores que imitan al músculo

El equipo de Queen Mary trabajó con actuadores de elastómero dieléctrico, unos dispositivos que se comprimen y expanden lateralmente cuando se les aplica un campo eléctrico entre dos electrodos, de forma parecida a como se contrae un músculo. El problema clásico es que la mayoría de electrodos conductores son opacos, así que suelen colocarse en el borde de la lente para no bloquear el paso de luz, lo que obliga a ensanchar todo el conjunto.

Aquí está la aportación real del estudio: en vez de rodear la lente con electrodos periféricos, los investigadores depositaron el electrodo directamente debajo de la membrana óptica, usando óxido de grafeno reducido pulverizado en spray sobre una lámina elástica. Al ser parcialmente transparente, el electrodo puede situarse justo en el camino óptico sin taparlo del todo, lo que permite compactar bastante el diseño.

Por qué el grafeno encaja aquí

El grafeno interesa en electrónica flexible por su combinación de conductividad, resistencia mecánica y transparencia, pero producir grafeno de alta calidad y depositarlo sobre un polímero blando suele requerir procesos exigentes que no siempre son compatibles con materiales elásticos. El óxido de grafeno reducido resuelve parte de ese problema porque puede dispersarse en disolvente y aplicarse como una tinta pulverizable, con una fabricación mucho más sencilla y barata que la de otros electrodos transparentes conductores.

Ajustar la cantidad de material fue el verdadero equilibrio del proyecto: poco grafeno deja el electrodo con demasiada resistencia eléctrica, mucho grafeno oscurece la lente hasta hacerla inútil para formar imágenes. Los investigadores probaron distintas densidades de recubrimiento y, tras comparar conductividad y transmitancia óptica, se quedaron con una densidad que ronda el 32% de transmitancia de luz visible, suficiente para permitir una deformación útil de la membrana sin renunciar del todo a la claridad de imagen. Ese 32% deja claro que aún queda margen de mejora antes de pensar en aplicaciones comerciales, algo que los propios autores reconocen abiertamente.

Construcción del prototipo

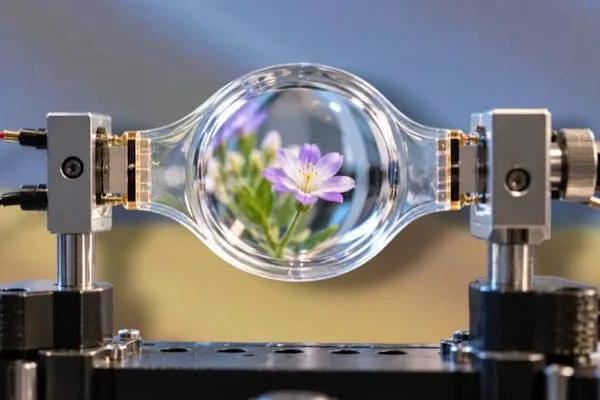

El dispositivo final integra una lente plano-convexa de PDMS de 12,5 milímetros unida a ese actuador transparente. Al aplicar el campo eléctrico, el actuador se expande lateralmente, la membrana se estira y la curvatura de la lente cambia, lo que a su vez desplaza la distancia focal. En las pruebas, el enfoque se movió de aproximadamente 30 a 36 milímetros, un desplazamiento modesto pero suficiente para demostrar el principio sin recurrir a ningún elemento mecánico móvil.

La fabricación pasó por dispersar el óxido de grafeno reducido en tetrahidrofurano, un disolvente que se evapora con rapidez, y pulverizarlo sobre una membrana de cinta acrílica 3M VHB 4905 previamente preestirada. Ese preestirado redujo el grosor de la membrana de 500 a unos 50 micrómetros, una reducción de diez veces que mejora notablemente la respuesta del actuador ante el campo eléctrico y permite una deformación mayor con el mismo voltaje aplicado.

Aplicaciones que buscan quitarse peso de encima

Giacomo Sasso, uno de los autores del estudio, señala que esta tecnología podría encajar en cámaras con autoenfoque, pantallas para dispositivos vestibles, visores de realidad virtual y aumentada, y equipos de imagen médica en miniatura, precisamente los escenarios donde un sistema mecánico de enfoque añade peso, complejidad o coste. Alec Lamoreux, segundo autor, apunta que los polímeros electroactivos se comportan como músculos artificiales que cambian de forma de manera suave y silenciosa ante una señal eléctrica, y que combinados con las propiedades eléctricas del grafeno abren un enfoque distinto para diseñar sistemas ópticos.

Para quien sigue de cerca la miniaturización de cámaras y sensores, la idea no es descabellada: eliminar el motor de enfoque de un módulo de cámara libera espacio interno que hoy se destina a mecánica, algo que fabricantes de smartphones y de endoscopios llevan tiempo persiguiendo por caminos distintos, desde lentes líquidas hasta metalentes. Aquí el enfoque no depende de bombear líquido ni de superficies nanoestructuradas fijas, sino de estirar un polímero, lo que en teoría simplifica el proceso de fabricación si se consigue escalarlo.

Lo que falta por resolver

Los propios autores admiten que el electrodo de óxido de grafeno reducido no llega a ser completamente transparente, y que la microscopía reveló superficies rugosas, probablemente por la aglomeración de escamas de grafeno depositadas en ángulos distintos durante el pulverizado. Mejorar la formulación de la tinta y el proceso de aplicación en spray es el siguiente paso lógico para ganar uniformidad y transmitancia sin sacrificar conductividad.

También queda pendiente optimizar la durabilidad a largo plazo, el consumo eléctrico y el comportamiento del dispositivo en condiciones de uso real, más allá del entorno controlado de laboratorio. Como recoge una revisión reciente publicada en Applied Sciences sobre lentes accionadas por elastómeros dieléctricos, este tipo de arquitectura óptica todavía arrastra retos comunes de estabilidad y repetibilidad que distintos grupos de investigación abordan con materiales de electrodo diferentes. En esa misma línea, un trabajo publicado en Small sobre lentes de Fresnel ionotrónicas logró una transmitancia del 97,3% en luz visible con un ajuste focal de alrededor del 31%, cifras que dan una idea de cuánto margen de mejora óptica sigue abierto frente al 32% de transmitancia del prototipo de Queen Mary. Otro estudio publicado en Advanced Materials Technologies sobre elastómeros polielectrolíticos transparentes alcanzó un ajuste focal cercano al 46% manteniendo estabilidad tras ciclos repetidos de uso, un dato que sitúa el reto de la durabilidad en perspectiva.

Reflexión final

Lo interesante de este prototipo no es tanto el rango de enfoque conseguido, todavía modesto, sino la estrategia de colocar el electrodo transparente justo debajo de la lente en lugar de rodearla. Es un cambio de planteamiento que, si se resuelve el problema de la transparencia y la rugosidad del recubrimiento, podría simplificar de verdad el diseño interno de cámaras, endoscopios y visores. De momento sigue siendo ciencia de laboratorio, con una hoja de ruta clara de mejoras pendientes, pero marca una dirección de trabajo que vale la pena seguir de cerca.
