El ámbito de los drones de carreras en primera persona (FPV) ha experimentado una evolución constante hacia la miniaturización y la reducción drástica de la masa operacional. En las plataformas de clase Whoop de 65 mm de distancia entre ejes diagonal, cada fracción de gramo restada a la estructura incide directamente en la inercia rotacional, la respuesta del sistema de control y la autonomía de vuelo. La filosofía de diseño en estos microdrones se fundamenta en la eliminación sistemática de todo elemento superfluo, una disciplina donde el hardware comercial se somete a modificaciones físicas severas para optimizar la relación empuje-peso. Este movimiento hacia aeronaves microscópicas se respalda en la literatura técnica sobre micro-vehículos aéreos, como se analiza en IEEE Xplore: Design and Control of Micro Aerial Vehicles, donde se detallan las limitaciones aerodinámicas a escalas reducidas.

El proceso de optimización comienza con la desinstalación de los conectores físicos del circuito impreso. Los cabezales de conexión de los motores situados en la controladora de vuelo representan una penalización de peso sustancial en comparación con la unión directa mediante soldadura. Para la desinstalación segura de estos componentes SMD, se requiere aplicar fundente en los puntos de contacto y aplicar calor controlado con una punta fina de soldador a temperaturas ajustadas alrededor de los t = 350 °C, permitiendo que la propia gravedad o unas pinzas de suspensión extraigan el conector sin rasgar las pistas del circuito. La extracción de esta perfilería plástica y sus pines metálicos logra una disminución de la masa total estimada en m ≈ 0,5 g, un valor crítico cuando se persigue un objetivo global por debajo del límite de los 14 gramos.

El cableado interno constituye otro punto determinante en el balance final. Los cables conductores convencionales incluidos de fábrica en las cámaras analógicas integradas resultan excesivamente gruesos y rígidos. El reemplazo por hilo de cobre esmaltado de calibre 32 AWG permite canalizar las señales y la alimentación con una sección transversal diminuta y un peso despreciable. No obstante, este procedimiento demanda precisión quirúrgica: la conexión de la línea de tierra a la patilla del cristal de cuarzo del sensor óptico debe ejecutarse en un intervalo de tiempo t < 1,5 s para evitar que el exceso de temperatura desuelde el componente y arruine el módulo de visión.

La entrega de energía en estos sistemas ultraligeros requiere adaptar el sistema de regulación eléctrica. Dado que las cámaras FPV de formato micro funcionan a tensiones reducidas de V = 3,3 V y la salida principal de la placa suministra una tensión regulada de 5 V, la línea de alimentación positiva debe soldarse directamente al pin de salida del condensador SMD asociado al regulador interno del procesador. Esta adaptación eléctrica se complementa con la integración de conectores de batería JST-PH 2.0 modificados, a los cuales se les aplanan y recortan las patillas metálicas para soldar directamente cables de silicona ultracortos de longitud L = 40,6 mm (1,6 pulgadas). Diversas investigaciones publicadas en ACM Digital Library: Embedded Hardware Systems for UAVs examinan la eficiencia del empaquetado electrónico y la mitigación de pérdidas por resistencia en conexiones directas.

La plataforma ultraligera 65mm Brushless Whoop

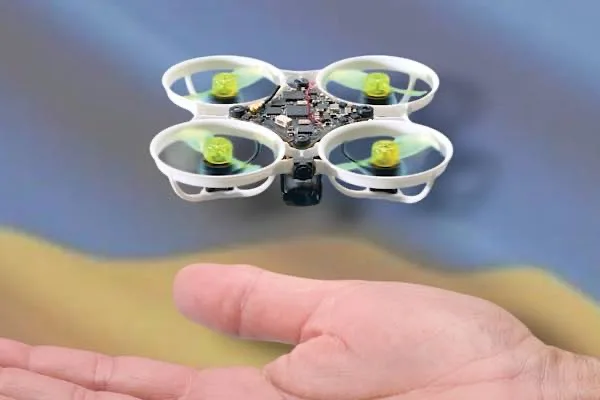

El núcleo de esta construcción reside en el dron de carreras estilo Whoop de 65 mm sin cepillos (brushless), una aeronave minuciosamente ensamblada a partir de componentes seleccionados que sitúan el peso final entre los 13,5 y los 14 gramos completa con cámara y batería, lo cual representa una masa inferior a tres monedas de cinco centavos de dólar americano (15 g). Esta hazaña técnica se soporta sobre un bastidor NewBeeDrone Cockroach 65mm Brushless LiteAF y una controladora de vuelo BetaFPV Matrix 1S 5 en 1, equipada con receptor, transmisor de vídeo y reguladores de velocidad electrónicos (ESC) integrados en una única placa de circuito.

La planta motriz de la unidad está compuesta por cuatro motores de alta velocidad Hummingbird 0702 RaceSpec con una constante de velocidad angular de KV = 30.000 rpm/V. La fijación de estos motores al bastidor sustituye la tornillería de acero convencional por tornillos de termoplástico técnico PEEK de métrica M1,4 × 3 mm, lo que permite reducir el peso de sujeción a la mitad. Asimismo, los extremos excedentes del roscado de los tornillos de plástico se recortan a ras utilizando una cuchilla de precisión tras la instalación. La propulsión se encomienda a hélice de cuatro palas Gemfan 1220-4 de 31 mm de diámetro modificadas intencionadamente: mediante un cortaúñas se eliminan dos palas opuestas en cada hélice para convertirlas en configuraciones bi-pala de menor resistencia aerodinámica, optimizando el consumo de corriente durante maniobras acrobáticas agresivas.

El módulo de emisión de vídeo FPV utiliza la microcámara analógica Team Black Sheep Ultra Tiny acoplada directamente a la estructura mediante una gota de adhesivo flexible E6000. El enlace de radiofrecuencia para la transmisión de vídeo a la banda de f = 5,8 GHz se confía a una antena monopolo de latiguillo expuesto. En caso de elaborar la antena artesanalmente a partir de un cable coaxial con conector U.FL, el hilo central conductor se debe pelar y cortar con un calibre con precisión milimétrica a una longitud idónea de L = 12,92 mm, correspondiente a un cuarto de longitud de onda (λ/4) de la frecuencia central de emisión para maximizar la ganancia y evitar ondas estacionarias que dañen la etapa final de potencia del transmisor. Análisis detallados sobre antenas miniaturizadas en frecuencias superaltas pueden consultarse en el repositorio arXiv: Antenna Design and RF Optimization for Micro Drones.

Reflexiones adicionales

La construcción de microdrones FPV situados en la frontera de los 13,5 gramos demuestra que el rendimiento acrobático y la velocidad en recintos cerrados no dependen exclusivamente del aumento de potencia de los motores, sino de una estricta disciplina en el ahorro de masa. El ajuste fino de firmware mediante la plataforma Betaflight para adaptar el comportamiento de los algoritmos de control PID a una masa inercial tan reducida es un paso obligado para dominar este tipo de aeronaves altamente reactivas.

El aprendizaje adquirido durante el montaje de estos prototipos pone de relieve cómo el bricolaje tecnológico de precisión exige conocimientos transversales de micro-soldadura SMD, física de antenas y ciencia de materiales aplicados a la aeronáutica a pequeña escala. A medida que los fabricantes continúen reduciendo las dimensiones de los semiconductores integrados, las barreras del peso en el modelismo multi-rotor continuarán descendiendo, abriendo nuevas fronteras para el pilotaje de carreras FPV en espacios reducidos.
