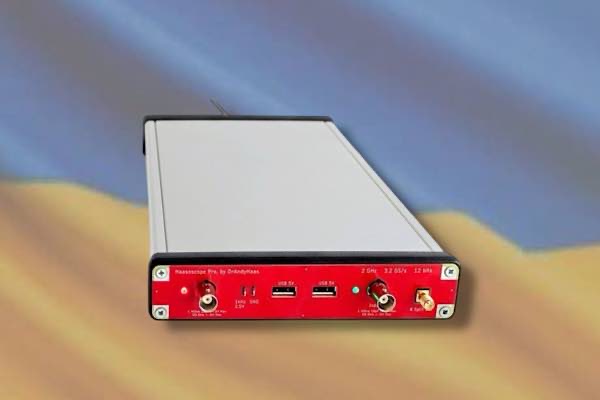

El Haasoscope Pro es un osciloscopio USB de código abierto que ofrece un ancho de banda de 2 GHz y una tasa de muestreo de hasta 10 GSa/s, lo que lo convierte en una herramienta potente para investigadores, ingenieros y entusiastas de la electrónica. A diferencia de otros modelos comerciales, este dispositivo permite el acceso completo a su firmware y software, lo que facilita su personalización y adaptación a diversas necesidades. Además, su conectividad USB y su compatibilidad con plataformas como Raspberry Pi y PC lo hacen extremadamente versátil.
En el mercado de los osciloscopios de alto rendimiento, los modelos con especificaciones similares suelen superar los varios miles de euros. Haasoscope Pro, en cambio, busca ofrecer prestaciones avanzadas a un precio más accesible sin comprometer la calidad. Entre sus características destaca su capacidad para realizar adquisiciones en tiempo real, la inclusión de una FPGA potente para procesamiento de señales y la posibilidad de ampliación mediante módulos adicionales.
En el artículo de cnx-software exploran en detalle las especificaciones del Haasoscope Pro, su impacto en la comunidad de hardware abierto y cómo se compara con otros osciloscopios comerciales. También se proporcionarán referencias a fuentes relevantes para aquellos interesados en profundizar en sus características y aplicaciones.
Especificaciones técnicas del Haasoscope Pro
El Haasoscope Pro destaca por su capacidad de muestreo y su ancho de banda, lo que lo posiciona como una herramienta ideal para el análisis de señales de alta frecuencia. Sus principales características técnicas incluyen:
- Ancho de banda: 2 GHz
- Tasa de muestreo: hasta 10 GSa/s
- Resolución: 12 bits
- Número de canales: 4 canales analógicos
- Interfaz de conexión: USB 3.0
- Procesamiento: FPGA integrada para adquisición y análisis de datos en tiempo real
- Compatibilidad: PC, Raspberry Pi y otros sistemas embebidos
La inclusión de una FPGA permite realizar procesamiento de señales en el propio dispositivo, lo que reduce la latencia y permite aplicaciones en tiempo real sin necesidad de una potente CPU externa. Esto lo hace adecuado para tareas como el análisis de RF, la depuración de circuitos de alta velocidad y la captura de eventos de corta duración con alta precisión.
Ventajas del diseño de código abierto
Una de las grandes diferencias entre el Haasoscope Pro y otros osciloscopios comerciales es su naturaleza de código abierto. Esto permite a los usuarios modificar tanto el firmware como el software, adaptándolo a necesidades específicas. Además, el hardware también está documentado, lo que facilita la creación de módulos de expansión o la integración con otros dispositivos.
Los beneficios del código abierto en este contexto incluyen:
- Flexibilidad: los usuarios pueden modificar el firmware para mejorar el procesamiento de señales o adaptar la interfaz de usuario.
- Transparencia: al estar disponible el código fuente, se pueden verificar y optimizar los algoritmos utilizados en el procesamiento de datos.
- Comunidad activa: al igual que otros proyectos de hardware abierto, Haasoscope Pro puede beneficiarse de mejoras y desarrollos de terceros.
Este enfoque contrasta con los modelos comerciales propietarios, que suelen restringir el acceso al firmware y al software, limitando las posibilidades de personalización.
Comparativa con otros osciloscopios comerciales
Para entender mejor la posición del Haasoscope Pro en el mercado, es útil compararlo con modelos comerciales de especificaciones similares. Un osciloscopio como el Rigol DS7054, con 500 MHz de ancho de banda y una tasa de muestreo de 5 GSa/s, tiene un precio cercano a los 4.000 euros. Por otro lado, un Keysight DSOX1204G con 200 MHz de ancho de banda y 2 GSa/s de muestreo ronda los 1.500 euros.
En comparación, el Haasoscope Pro (999$) ofrece el doble de ancho de banda y una tasa de muestreo significativamente superior a una fracción del coste. Si bien no cuenta con las optimizaciones de hardware específicas de marcas líderes, su capacidad de personalización y su arquitectura abierta lo convierten en una alternativa atractiva para investigadores y desarrolladores.
Reflexiones finales
El Haasoscope Pro es una muestra de cómo el hardware de código abierto puede competir con equipos comerciales de alto rendimiento. Su combinación de prestaciones avanzadas, flexibilidad y coste relativamente bajo lo convierten en una herramienta interesante tanto para profesionales como para aficionados a la electrónica.
Si bien el ecosistema de osciloscopios sigue dominado por marcas establecidas, dispositivos como este demuestran que es posible desarrollar alternativas accesibles sin comprometer la funcionalidad. A medida que la comunidad contribuya con mejoras y nuevos desarrollos, es probable que veamos aún más innovaciones en este ámbito.
