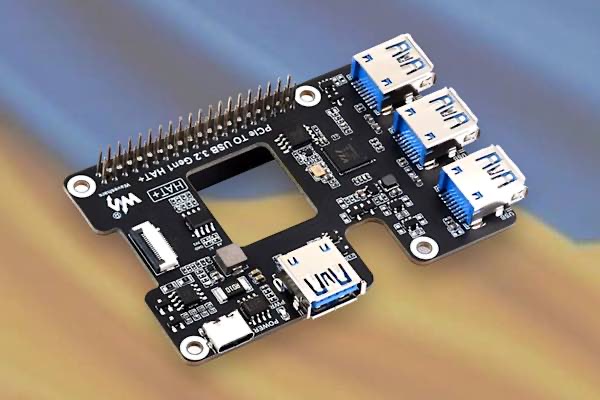

El Waveshare PCIe to USB 3.2 HAT+ es un HAT de expansión que agrega cuatro puertos USB 3.2 a la RPi5. Este dispositivo, conocido como HAT+, no solo amplía las capacidades de conectividad de tu Raspberry Pi, sino que también proporciona un monitoreo del estado de energía en tiempo real y gestión de energía USB controlada por software. Además, cuenta con una EEPROM incorporada para almacenar el ID del HAT y los datos del producto. Montado sobre el disipador de calor de la Raspberry Pi, el HAT+ también cuenta con una abertura de ventilación para ayudar a mantener fresca la placa.

Estándar HAT+ y especificaciones técnicas

Este nuevo módulo aprovecha el estándar HAT+ para agregar 4 puertos USB 3.2 adicionales a la Raspberry Pi 5. Anteriormente, otros dispositivos como el PineBerry Pi HAT+, el Geekworm X1003/X1004 y el Mcuzone MPW7 han utilizado el estándar HAT+ para diversas aplicaciones, como convertir el PCIe de la Pi 5 en un adaptador NVMe SSD, habilitar el acceso al TPU de Google o agregar un socket PCIe x16.

Entre las especificaciones técnicas del Waveshare PCIe to USB 3.2 HAT+ se encuentran:

  • Modo PCIe x1 Gen2
  • Compatible únicamente con Raspberry Pi 5 Model B.
  • Equipado con el chip de control principal VL805 de alto rendimiento original.
  • Abertura de ventilación reservada para el ventilador de enfriamiento para una mejor refrigeración.
  • Control de alimentación USB compatible.
  • Dimensiones: 85 x 49 mm.

Este módulo agrega cuatro puertos USB 3.2 Gen1 a la Pi 5, utilizando un chip de conversión PCIe a USB VL805. También proporciona acceso a todos los encabezados GPIO para una conexión fácil. El monitoreo de energía está a cargo de un chip INA219, y hay un puerto Tipo-C para alimentación externa. Además, el módulo cuenta con un indicador LED de alimentación y un chip flash MX25L3206, mejorando la funcionalidad para los usuarios de la RPi 5.

Facilidad de uso y disponibilidad

La compañía afirma que el dispositivo es plug-and-play, lo que significa que no se necesita software o hardware adicional para que la placa funcione. También ofrecen una guía de instalación y guías adicionales en su página wiki. Sin embargo, aclaran que el control GPIO no es compatible por defecto; se requiere soldar una resistencia de 0 ohmios para esta funcionalidad, cuyas instrucciones se pueden encontrar en la misma página wiki.

El Waveshare PCIe to USB 3.2 HAT+ está disponible para su compra en Amazon por $29.99.

Reflexiones adicionales

Con cada nueva innovación en la tecnología de Raspberry Pi, se abren nuevas oportunidades para la experimentación y el desarrollo de proyectos creativos. La adición de cuatro puertos USB 3.2 con el Waveshare PCIe to USB 3.2 HAT+ amplía aún más las capacidades de esta placa, permitiendo a los usuarios conectar una variedad más amplia de dispositivos y periféricos. La facilidad de uso y la disponibilidad asequible hacen que esta expansión sea una opción atractiva para entusiastas y profesionales por igual.
