Instalación física del medidor
Antes de mostrar lo fácil que resulta integrar las medidas de este sensor en Home Assistant, queremos compartir nuestra experiencia montándolo en el viejo cuadro eléctrico de nuestra casa majariega.
Curiosamente, este es el primer medidor de pinza CT con diadema cerrada, lo que obliga a ihacer pasar el cable por dentro del sensor y, por tanto, a liberarlo o desatornillarlo de la instalación. No es la solución que más nos convence, aunque tampoco supone un inconveniente grave.
⚠️ Atención:
Cómo funciona un medidor unifilar de energía tipo diadema
- Estos dispositivos utilizan transformadores de corriente (CT) o sensores de efecto Hall que “abrazan” un único conductor para medir la intensidad que circula por él.
- La potencia consumida se calcula como P=V×I. Para que el cálculo sea correcto, el medidor necesita que la corriente medida esté referida a la tensión de fase.
Si hablamos de un circuito monofásico aislado, con su neutro dedicado y sin compartir retornos con otros circuitos, la corriente que circula por el neutro es idéntica a la que pasa por la fase. En ese escenario, desde el punto de vista puramente eléctrico, da igual abrazar (fase o neurto) L o N: el valor de intensidad será el mismo y el cálculo de potencia debería cuadrar.
Entonces, ¿por qué se insiste en medir la fase?
Aunque en teoría sea equivalente:
- Diseño del medidor: la mayoría de fabricantes calibran sus equipos para que la pinza vaya en la fase, porque la referencia de tensión que usan es la de L respecto a N.
- Normativa y documentación: por seguridad y estandarización, se especifica siempre la fase. Así se evitan confusiones en instalaciones más complejas.
- Compatibilidad futura: si más adelante se añaden más circuitos o se cambia la instalación, medir en el neutro puede llevar a errores si ese neutro acaba compartido.
Conclusión
- Si el neutro no está compartido, medir en N o en L te dará el mismo resultado práctico.
- Por diseño y buenas prácticas, se recomienda siempre abrazar la fase (L), porque es lo que garantiza que el medidor funcione como está previsto y evita problemas si la instalación evoluciona.
Valga todo lo anterior para dejar claro que nuestra instalación no es la más ortodoxa
. Aun así, como llevamos años midiendo con el dispositivo Mirubee conectado al cable neutro, hemos preferido colocar también el nuevo NodOn en ese mismo punto. De este modo podemos comparar resultados y comprobar cómo evoluciona la medición con ambos sistemas.

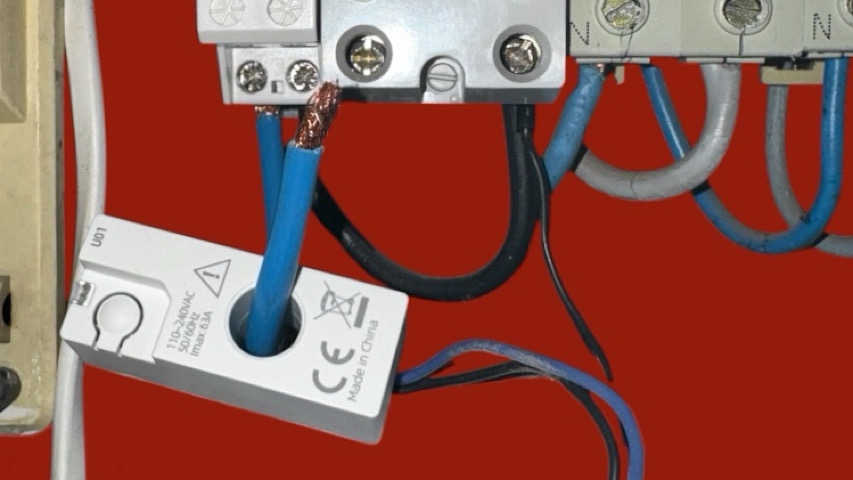

Nuestra queja es tener que liberar el cable para pasarlo por la diadema. Fácil, ¿no? Pues no, porque nuestro cuadro eléctrico es tan viejo y tan lleno de medidores que parece más un mercadillo que una instalación seria. Así que, como buenos supervivientes, hicimos el apaño ‘a nuestra manera’. No es lo más correcto, lo sabemos, pero al menos pudimos seguir adelante. Eso sí, si tenéis un cuadro moderno, hacedlo bien, seguid las instrucciones… y dejad los experimentos chapuceros para nosotros. En resumen: no intentéis esto en casa, salvo que os guste el riesgo eléctrico
También resulta importante la orientación del cable, ya que este sensor distingue si la energía es consumida o producida (por ejemplo, en el caso de unos paneles solares). En nuestra primera prueba lo instalamos al revés y obtuvimos valores negativos de consumo. Bastó con cambiar la dirección de introducción del cable para corregir la lectura y obtener datos coherentes a partir de ese momento.

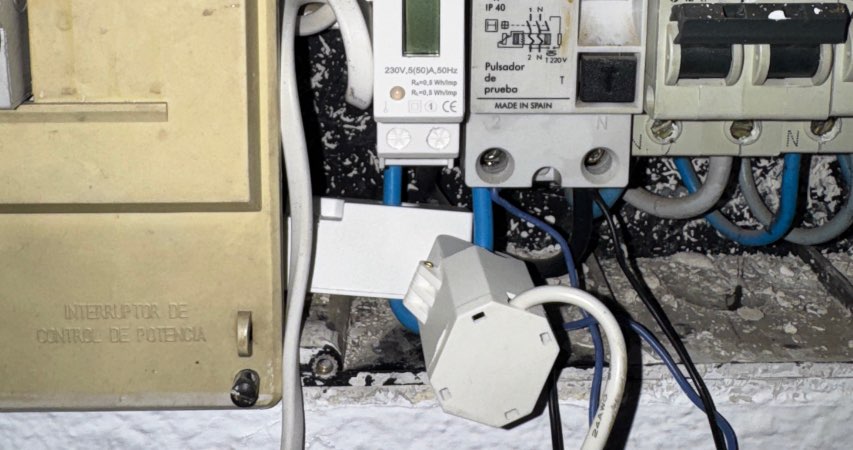

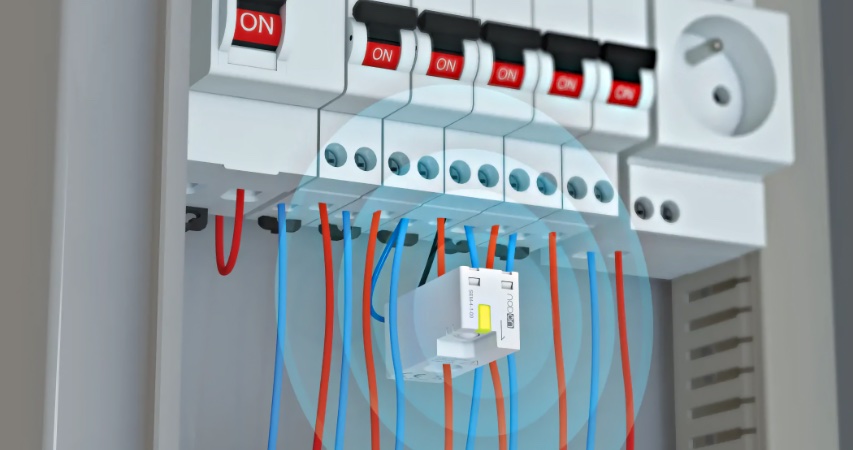

Afortunadamente, el reducido tamaño del NodOn permite ocultarlo fácilmente incluso detrás de los cables. La duda surge al pensar si, dentro de una caja metálica, podría tener problemas de señal. En contraste, el medidor de SonOff —también de diadema— incorpora un conector para sacar una antena WiFi del «armario» lo que ayuda a evitar este tipo de limitaciones.
