Datos del producto
Nombre del producto:Fluksometer 2: El sistema de la comunidad “open source” para mantener controlados tus consumos energéticos
Fabricante:Flukso (Bélgica)
URL-Producto:Flukso.net
Precio:97 EUR Fluksometer v2 + 18.15 pinza 50A (IVA incluido)
Venta:En la propia web de Flukso.
Comentarios:En el FORO
Soporte:En nuestra propia lengua
Datos de la revisión
Revisado por:Pedro Hernández (Pharizna)
Fecha revisión:26 de febrero de 2013
Hardware empleado:Mi casa.. como decía E.T.

La de vuelta que dan las cosas… y lo que uno aprende buscando algo para al final acabar encontrando otra que ni se le había pasado por la cabeza… aunque probablemente mucho más interesante que la que iba buscando. Esto es por ejemplo lo que nos pasó hablando con nuestro amigos chinos buscando los mejores sensores para nuestros proyectos robóticos. Una vez encontrados los de Grove (de los que os debemos una revisión) encontramos de paso Dragino que nos llamó la atención por tratarse de un ¿”router inalámbrico”? open source y programable mediante el conocido Linux openWRT que tanto gusta a los “frikis” para modificar sus routers ¿no?.

Pues bien, Dragino es el corazón de un interesante proyecto “open source”, como no, de un grupo de forofos de la electrónica que empezaron utilizando “foneras” para subir datos de producción de energía fotovoltaica y de paso consumo de los hogares.

Rápidamente nos pusimos en contacto con sus “inventores” que encantados nos enviaron sus productos y después de tomarnos un tiempo para revisarlo a fondo… y de paso publicar la revisión también de EnviR producto mucho más comercial (y menos abierto) pero igual de interesante que este del que os vamos a hablar a continuación.

ENVIO

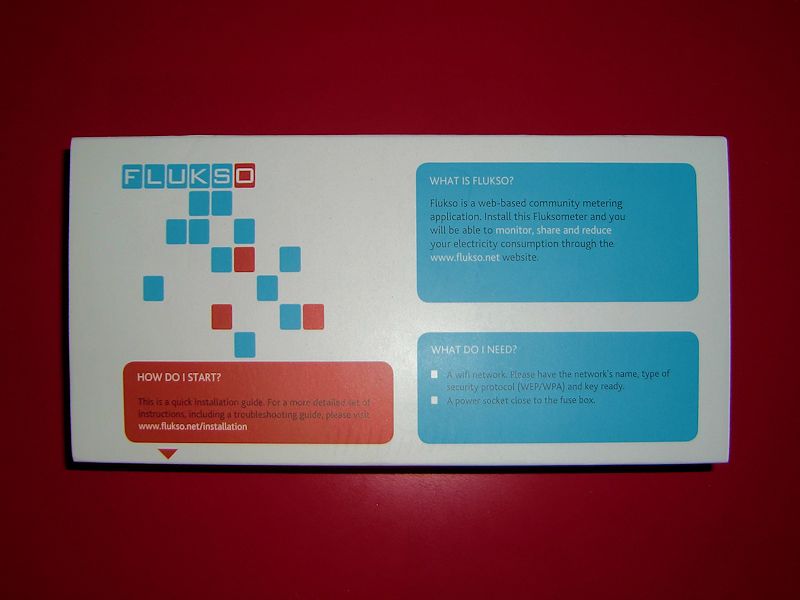

Simplemente al recibir el envío se nota que Flukso está destinado a un tipo de cliente diferente al de EnviR. Si aquel tanto por los colorines de la caja como por el diseño del panel de información, etc se veía que estaba dirigido a una “ama de casa” que pudiese controlar el consumo de su microondas… y se asustase… en el Fluksometer prima menos la comodidad por las posibilidades futuras… “open source” lo que no significa que sea mejor o peor sino simplemente diferente.

HARDWARE

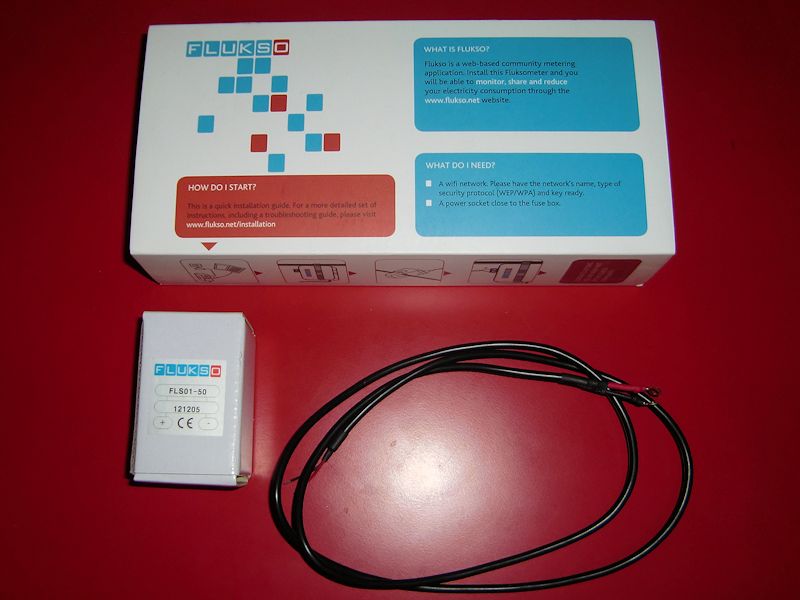

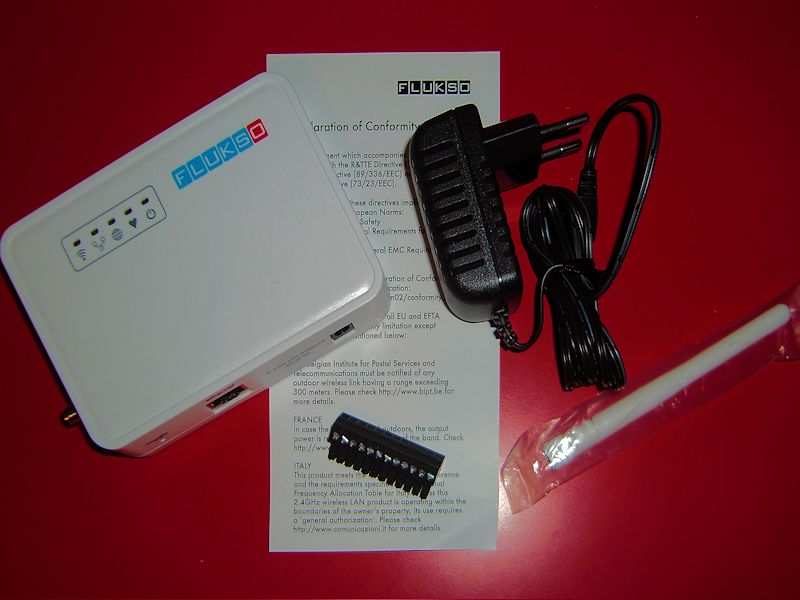

En el “paquete” recibido desde Bélgica (unos de los pocos países europeos que aún no nos habían enviado nada para revisar) … una “caja”, una cajita y un trozo de cable.

Evidentemente en la “caja principal” esperábamos recibir la electrónica principal y así ha sido ya que …

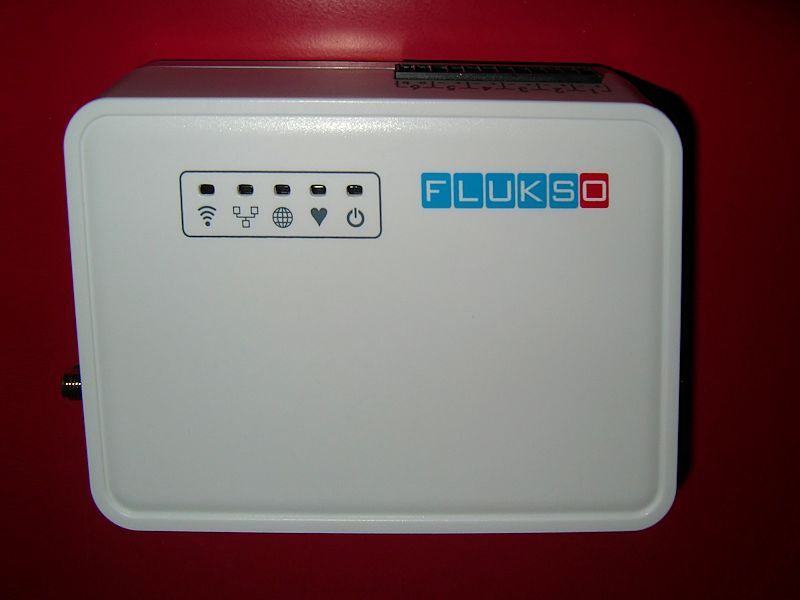

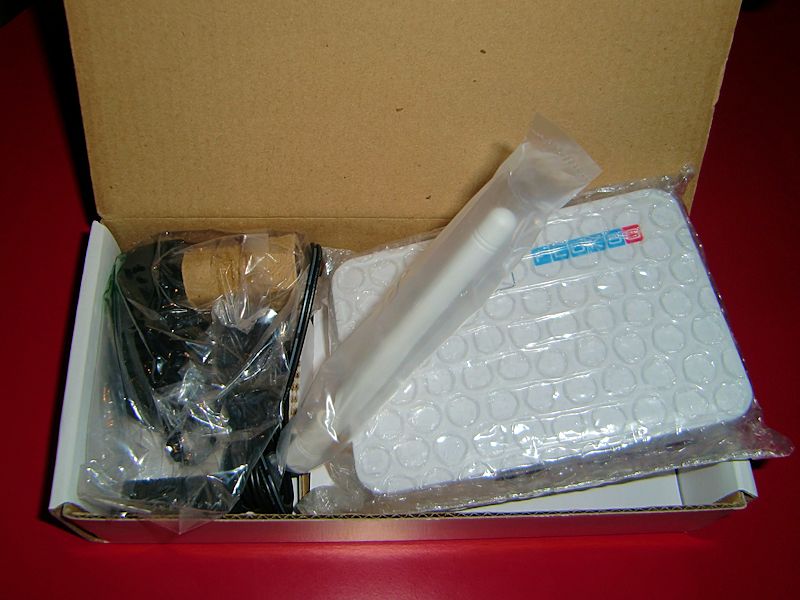

dentro venía el Dragino

con su antena para la wifi y su alimentador así como unas “bornas” para las conexiones de los sensores.

El Flukso externamente se asemeja a la Fonera 2, aunque algo más grande) y respecto al Dragino original lo único que añade es la correspondiente electrónica con el convertidor A/D así como el medidor de pulsos para las entradas de medidas por ejemplo del gas o del contador del agua fresca. Una de las cosas que más nos ha llamado la atención (por su novedad) es el LED con el “corazón” que deberá pulsar indicando que la comunicación con el servidor de Flukso es correcta.

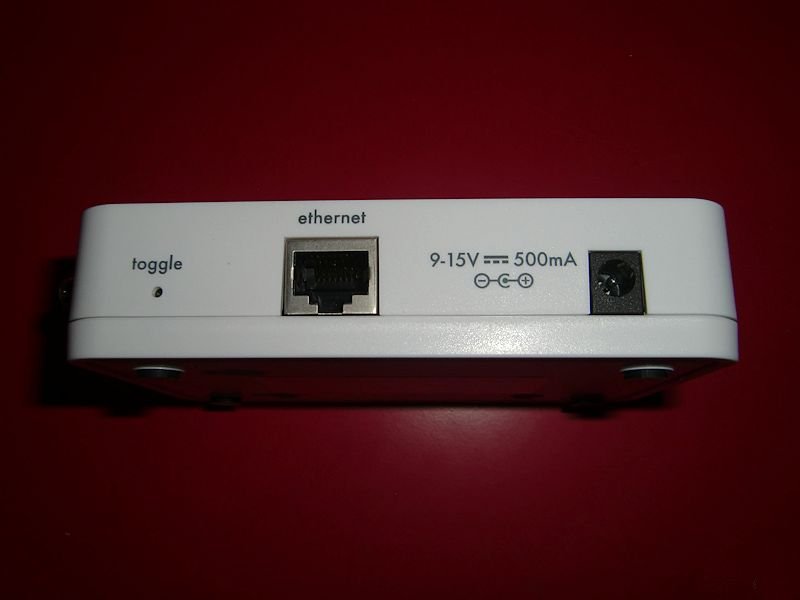

Además de disponer de conectividad inalámbrica (802.11b/g) dispone de un puerto cableado 10/100 megas así como la entrada de alimentación de corriente continua de 9 a 15V.

LA PINZA

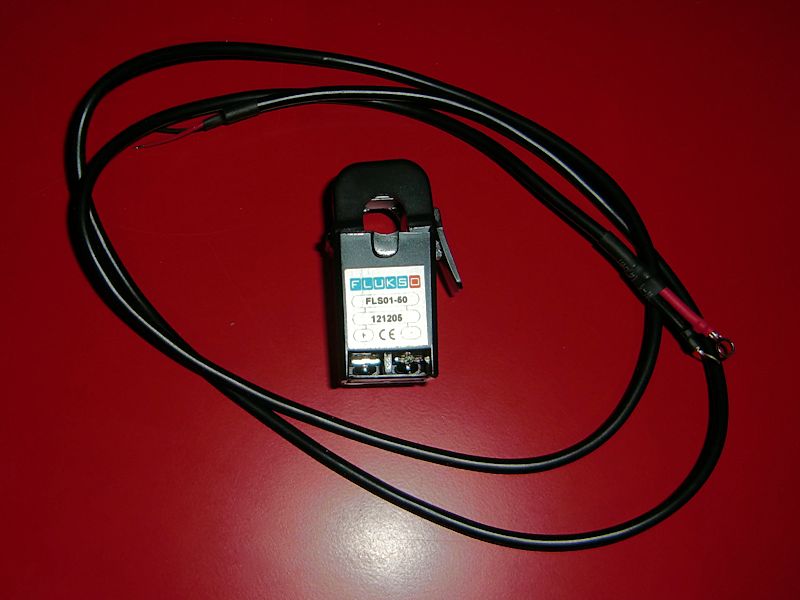

Aunque, al igual que en el caso del EnviR hay pinzas amperimétricas de distinto rango de medida… en este caso sí nos enviaron una más adecuada para su empleo en uso doméstico recibiendo la de 50A… cuya principal ventaja es su menor tamaño que facilitaría su instalación en el “cuadro de luces”.

Realmente NO hemos instalado este Flukso en la entrada general de corriente a casa por dos razones;

Por un lado ya teníamos la pinza “gorda” de CurrentCost y no era cuestión de poner una segunda en un cuadro tan pequeño aunque la razón más importante no era ésta.

A diferencia de EnviR en el que el sensor ubicado en el cuadro de luces se comunicaba vía RF con el panel local y éste se conectaba a la LAN / Ethernet… en el caso de Flukso se podría conectar de forma inalámbrica vía WiFi con tu router casero ¿Esto no sería mejor? Sí… y no ya que, a pesar de que toda la electricidad entra por el cuadro, en la mayor parte de las instalaciones allí no se dispone de enchufes para alimentar el Flukso sad

Volviendo a la pinza amperimétrica otra cosa muy interesante de este Flukso es que no es “propietaria” pudiendo ser sustituida por otra que seguro venden los chinos mucho más barato.

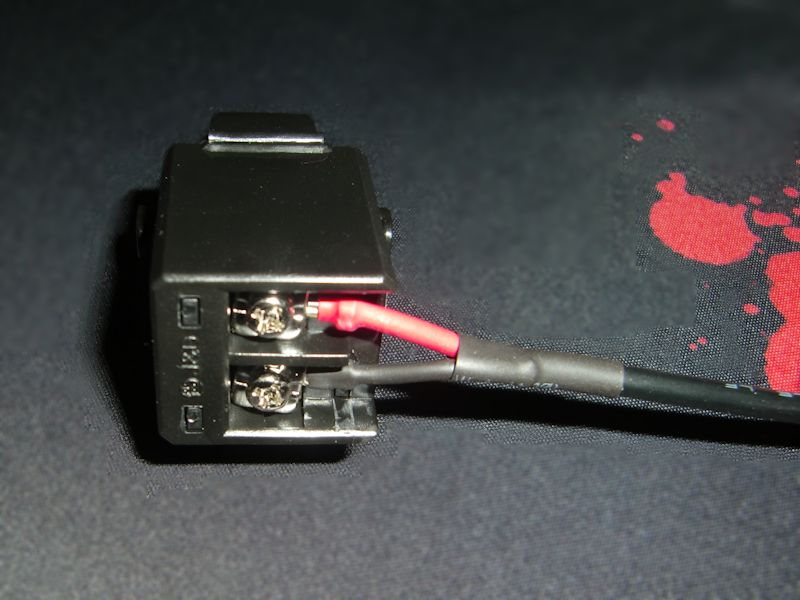

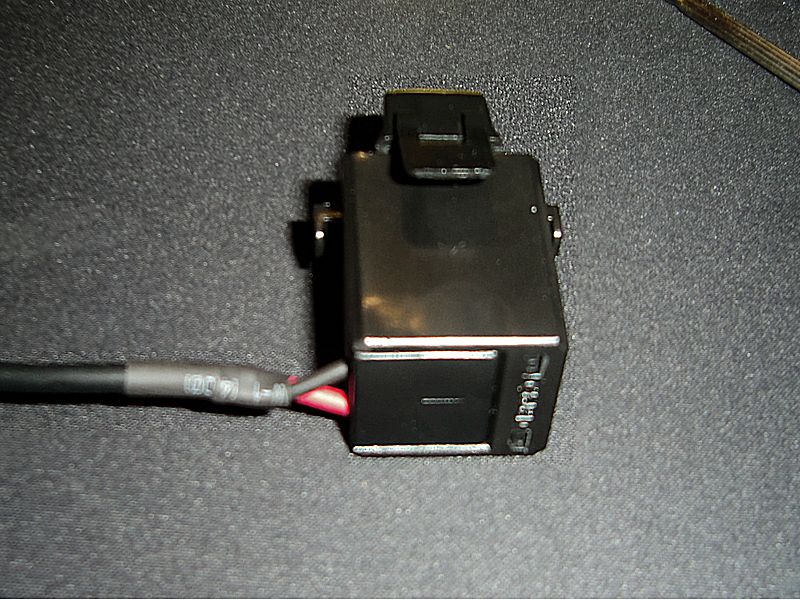

La conexión es sumamente sencilla ya que basta con atornillar los terminales …

reponer la tapa de cierre …

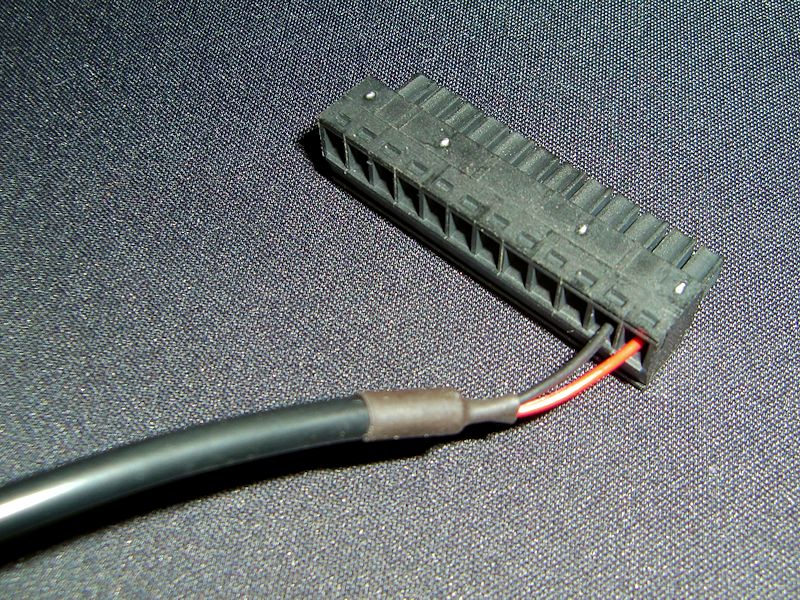

y luego hacer lo mismo en el conector de entrada al Flukso. Otra ventaja adicional de este sistema frente al de Current Cost es la posibilidad de conectar otros dos sensores (pinzas amperimétricas, por ejemplo) para medir las otras dos fases… o por ejemplo por un lado el consumo energético de tu casa y por otro la producción de tu paneles solares fotovoltaicos… y necesitando únicamente comprar los correspondientes (y baratos) sensores.

Además de tres canales analógicos el Flukso dispone de dos adicionales para medir pulsos e incluso uno vía UART para comunicaciones vía serie con otros tipos de medidores. También los diseñadores de este interesante producto nos han comentado que en pocas semanas ampliarán de forma sustancial las interfases con otros sistemas “inteligentes” incluyendo “JeeNode” compatible con Arduino y programable mediante su IDE.

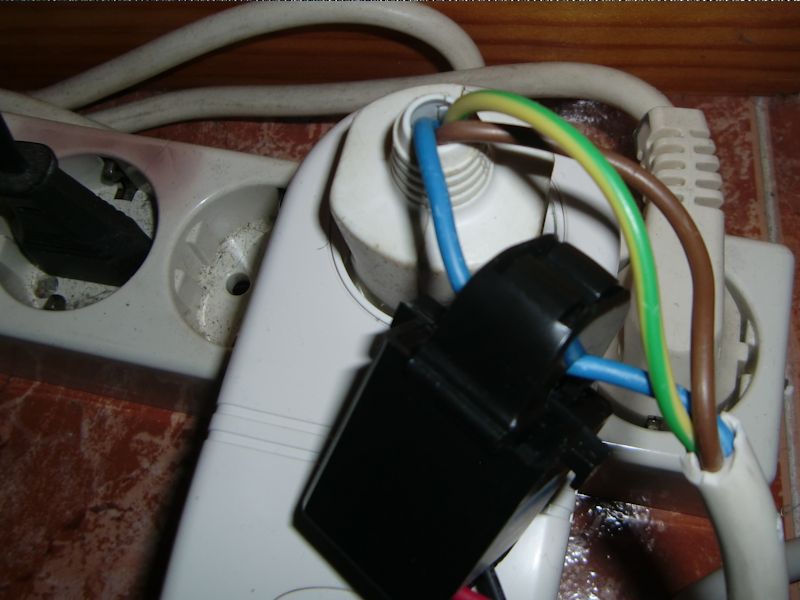

Por último teniendo en cuenta que no queríamos / podíamos poner la pinza en la entrada de la luz general y aun a sabiendas que la pinza de 50A está pensada para el consumo “global” de toda la casa y no de “cacharros” individuales no hemos tenido más posibilidad que modificar uno de nuestros “ladrones múltiples” para poder abrazar uno de los hilos vivos (no el de tierra, evidentemente) para poder medir la corriente que pasa por el mismo. Aunque la precisión conseguible con esta pinza de 50 es de +-12.7 watts tampoco necesitamos mucho más para sacar nuestras propias conclusiones ¿no?

‘INSTALACION / CONFIGURACION’

A diferencia del EnviR que únicamente necesitaba enchufarse a la luz y al router en este, como generalmente ocurre con cualquier dispositivo “open source” hay que poner algo de nuestra parte… con objeto de conseguir mucho más después, claro.

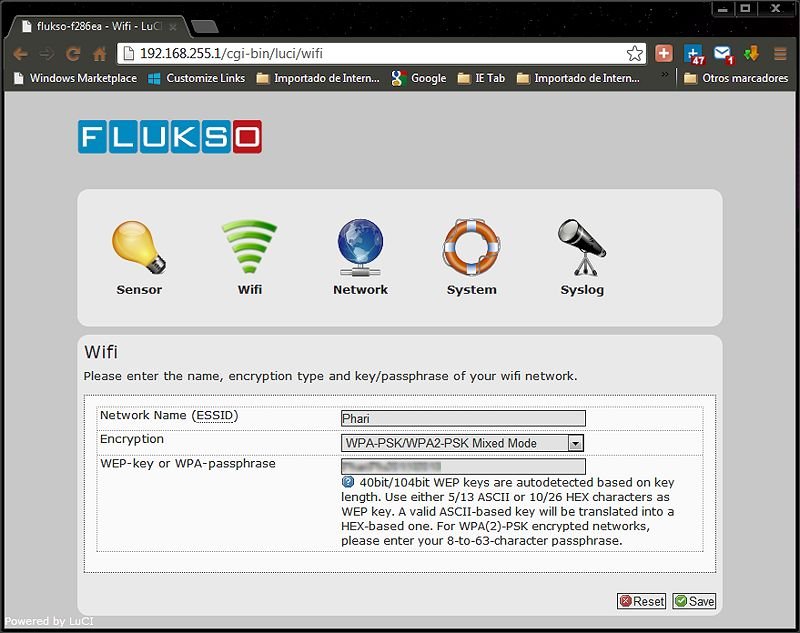

En este caso el primer problema viene de que inicialmente el Flukso viene configurado en la dirección 192.168.255.1 y por tanto no accesible directamente desde mi red con IPs locales de tipo 182.168.1.xxx Solución, conectarlo directamente al PC y modificar su IP para que este en esta otra subred y lo pueda ver. A partir de ese momento … sin complicaciones se puede configurar el acceso vía WiFi a tu red inalámbrica habitual…

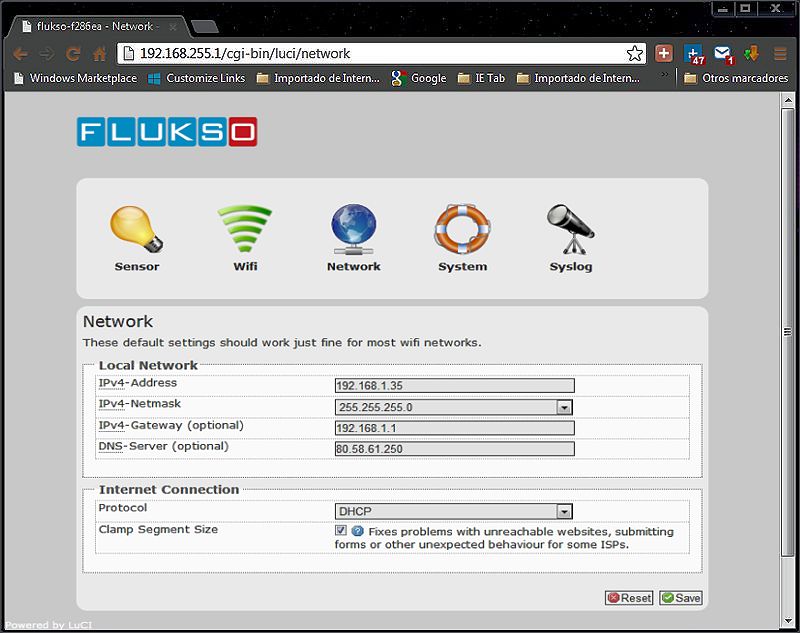

ponerle una IP del rango que uses para que se pueda acceder desde cualquier otro equipo de tu red…

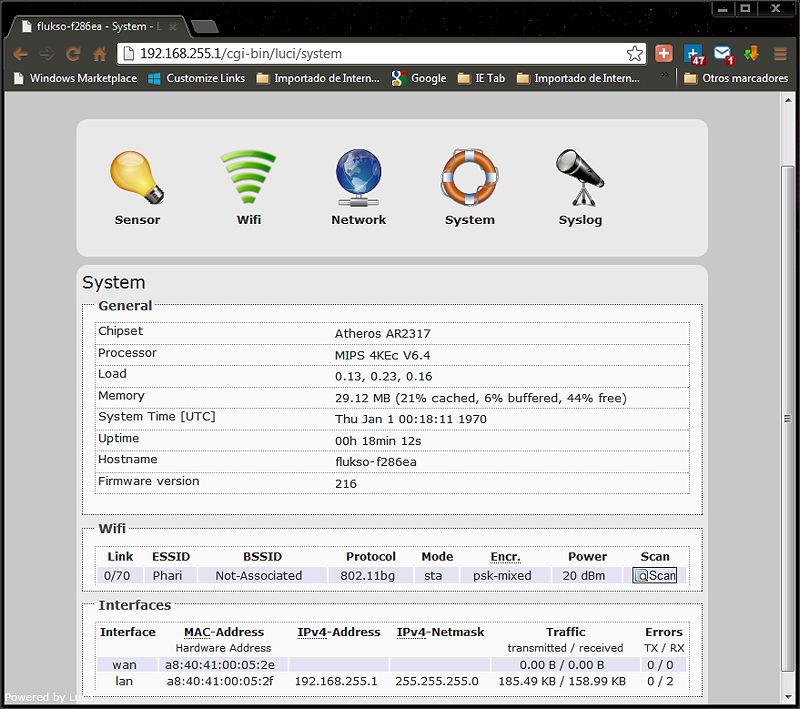

“cotillear” algunos detalles internos del sistema…

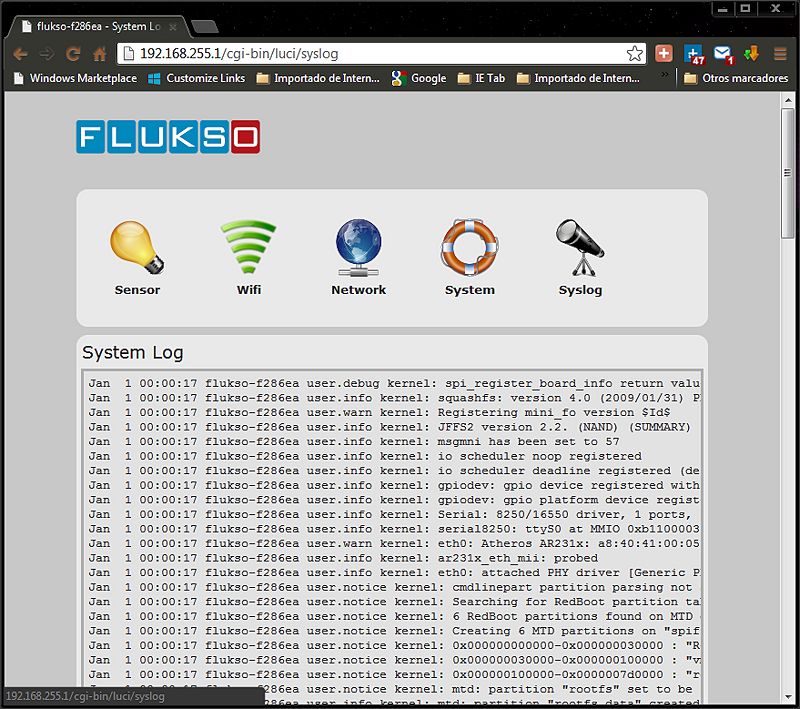

y ver los mensajes de arranque para poder comprobar que en efecto no te hemos engañado y se trata de un dispositivo Linux del que se dispone de su firmware para poder modificarlo en el caso de que quieras… sepas.

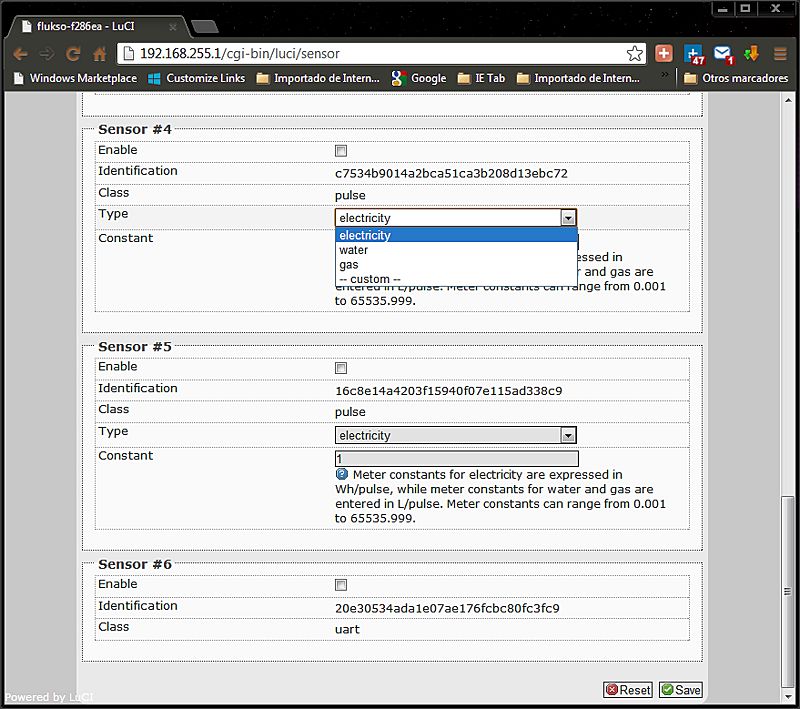

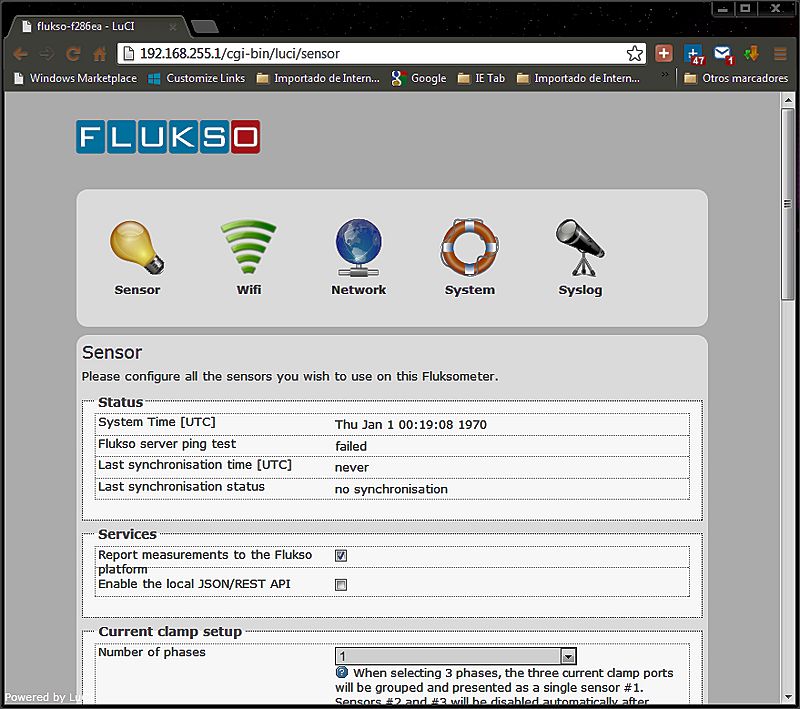

Hemos dejado para el final lo más importante (aunque nada complicado) como es la configuración de los sensores

CONFIGURACION DEL PORTAL DE FLUKSO

Aunque es posible acceder de forma local a los datos recogidos por el Fluksometer vía correspondientes APIs lo más lógico y sencillo (al menos en un primer momento) es acceder a los mismos a través del propio panel del Portal de Flukso que únicamente requiere conocer el número de serie de tu Fluksometer.

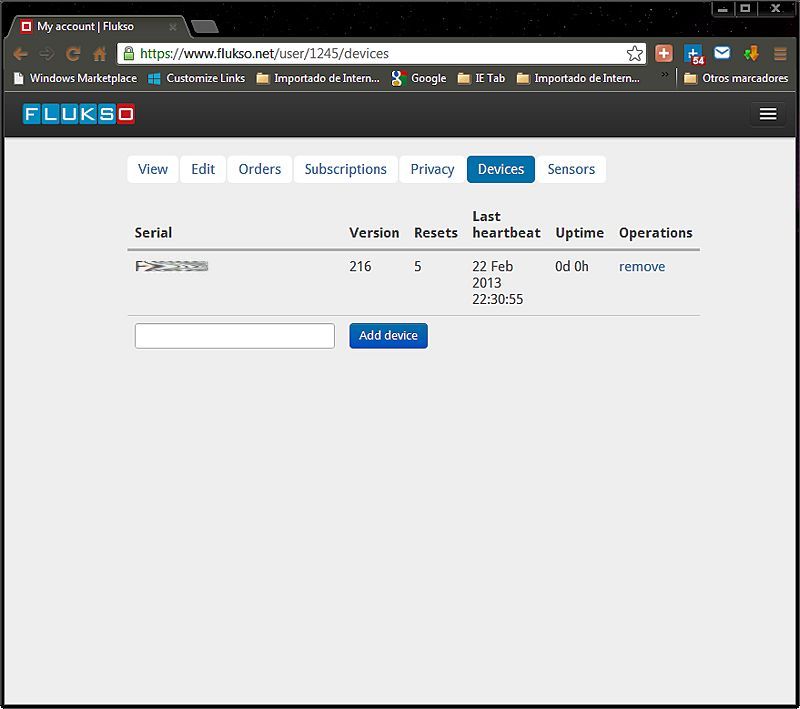

De forma automática y sin más que configurar localmente los sensores dicha información aparece en el Portal junto a la correspondiente asignación de ID del sensor y Token para poder intercambiar información con otros servicios gratuitos en la nube como mostraremos seguidamente.

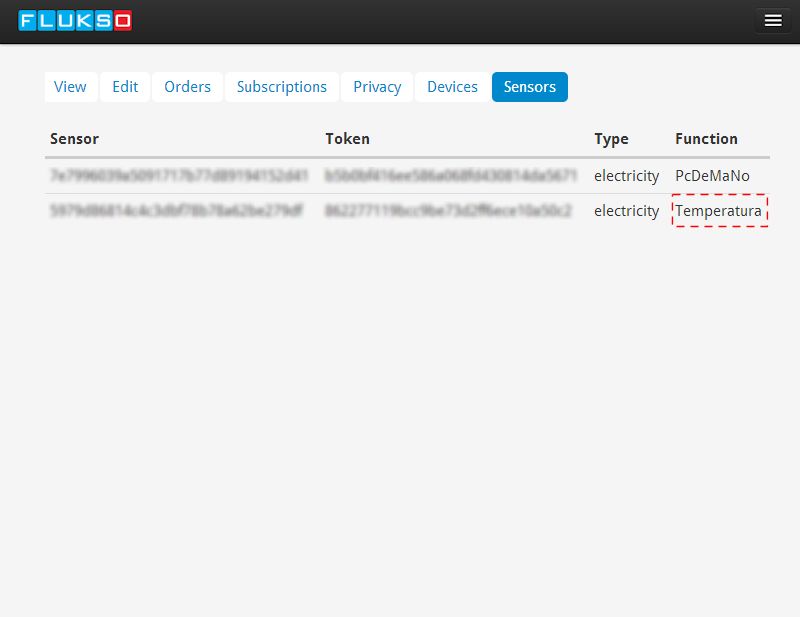

Nos hemos permitido “remarcar” la descripción del segundo sensor (temperatura) ya que en ningún momento hemos hablado de medidas excepto de potencia eléctrica o de consumos de gas o agua. Permitidnos seguir con la descripción de las características estándar del Flukso antes de volver a nuestros “inventos”.

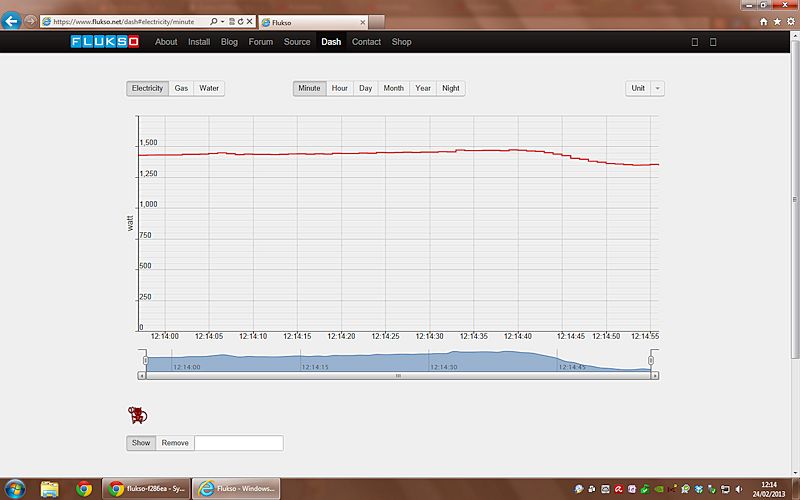

Una vez todo configurado, los datos de potencia (watts) suben de forma automática a la red a una frecuencia de un dato cada 5 minutos aunque es posible ver datos en tiempo real (tomados a uno por segundo) … pero curiosamente sólo con IE ya que hemos comprobado que no funciona ni en Safari de la iPAD ni en Chrome incluso en el PC sad

MEDIDA DE LA TEMPERATURA

Tal y como comentábamos al principio de la revisión os explicamos que llagamos al Dragino/ Fluksometer a través de nuestras “investigaciones” para Internet de las cosas y poder subir información del mundo real (una estación meteorológica casera… o un robotcar, por ejemplo) a la nube. Lógicamente teniendo un estupendo “cacharrito” con un convertidor digital, WiFi y conectividad a Internet así como un excelente software robusto para asegurar que los datos del mundo físico se podían digitalizar y subir a Internet ¿Pensáis que no íbamos a trastear? ¿Tan poco nos conocéis?.

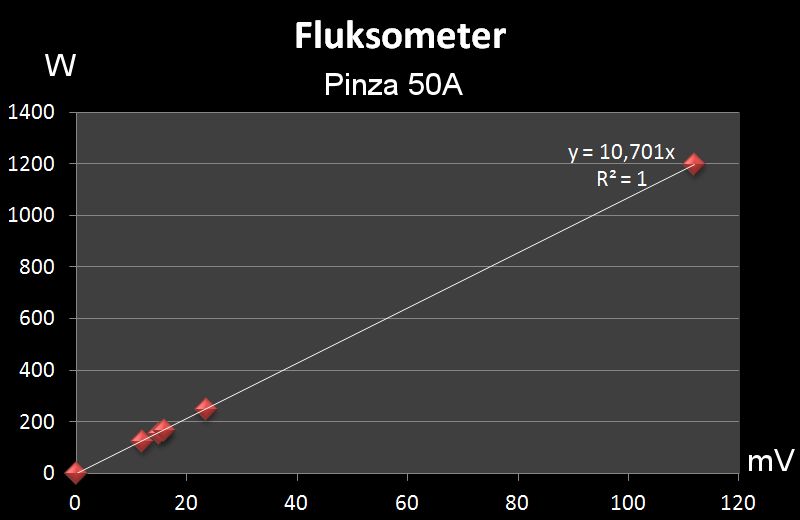

Lo primero que hemos hecho ha sido sacar el multímetro y “calibrar” la salida de la pinza amperimétrica tan sólo para confirmas lo que nos imaginábamos: Hay una relación directa entre el potencial generado por la misma y la potencia/intensidad que circula por la línea eléctrica a la que abraza la pinza. También nos ha servido para “tranquilizarnos” ya que a pesar de las bajas potencias medidas el error es despreciable incluso haciendo las medidas con una pinza de 50A pensada para medidas de potencia total consumida en tu casa.

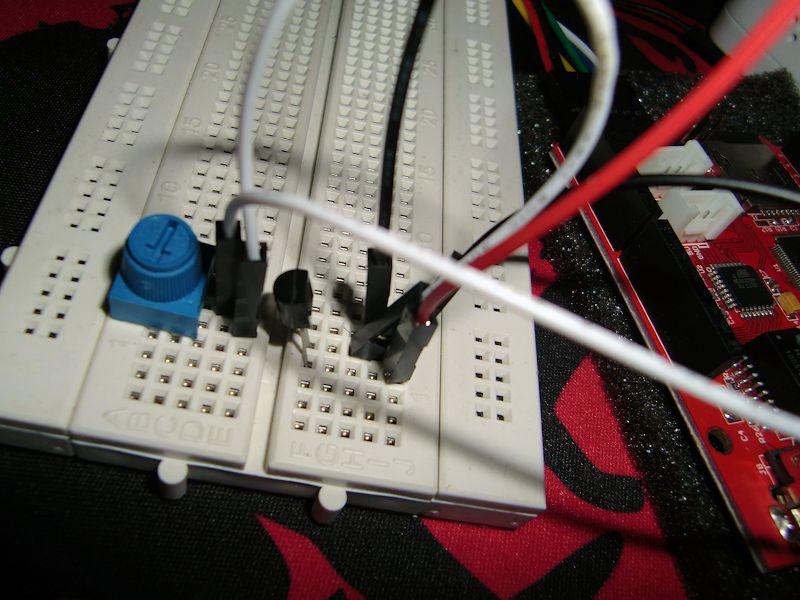

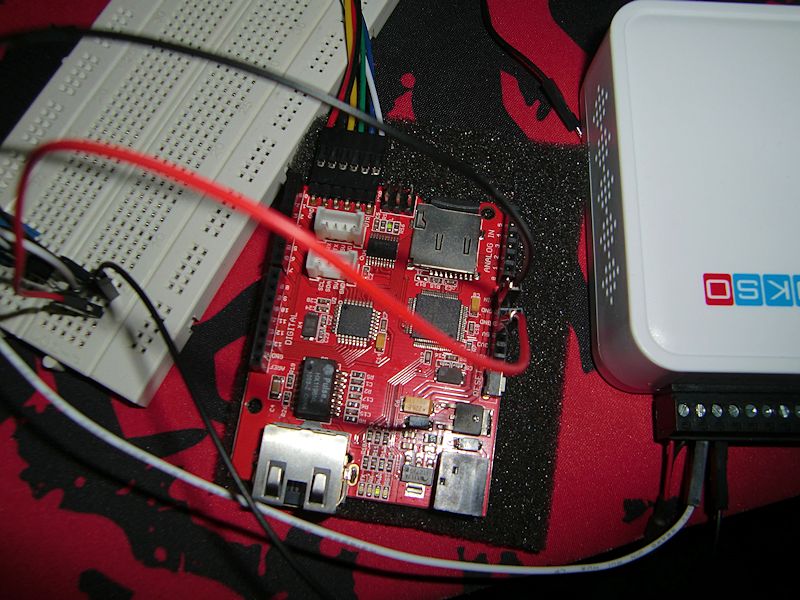

Lo siguiente que hemos hecho ha sido, con ayuda de un “Arduino” reutilizar uno de nuestros montajes para poder utilizar una “sonda analógica de temperatura” … y conectarla como segunda entrada al Fluksometer. De hecho lo único que hemos utilizado del Arduino era su salida de 5V … y nada más ya que todo lo hace el Fluksometer smile

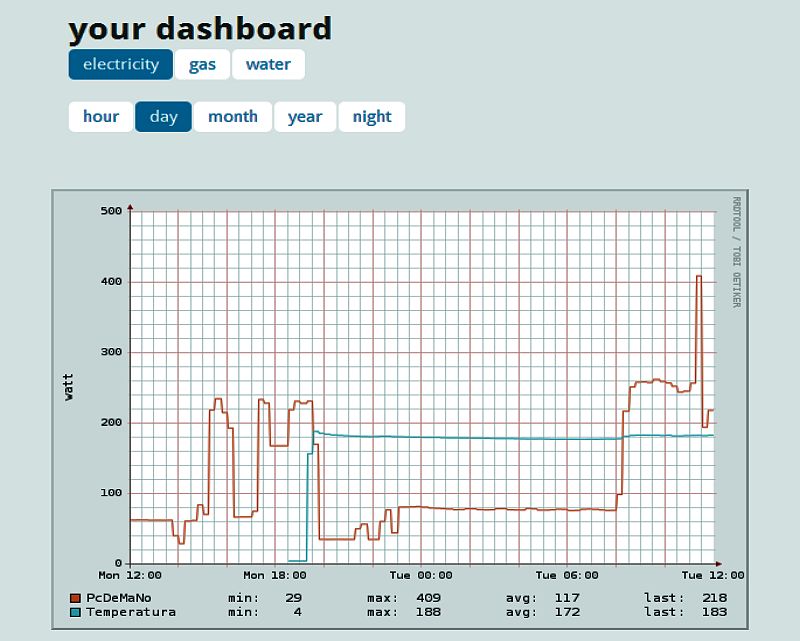

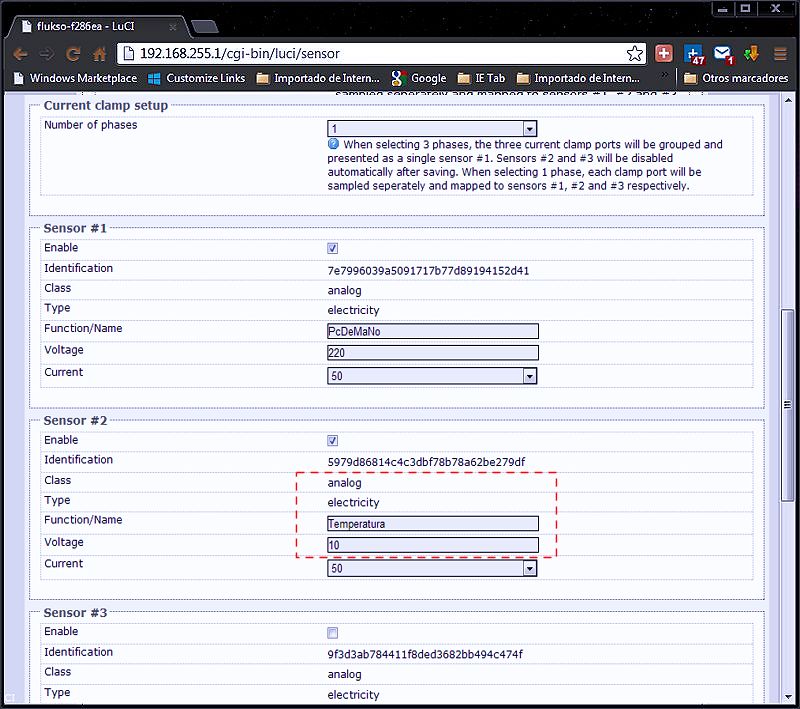

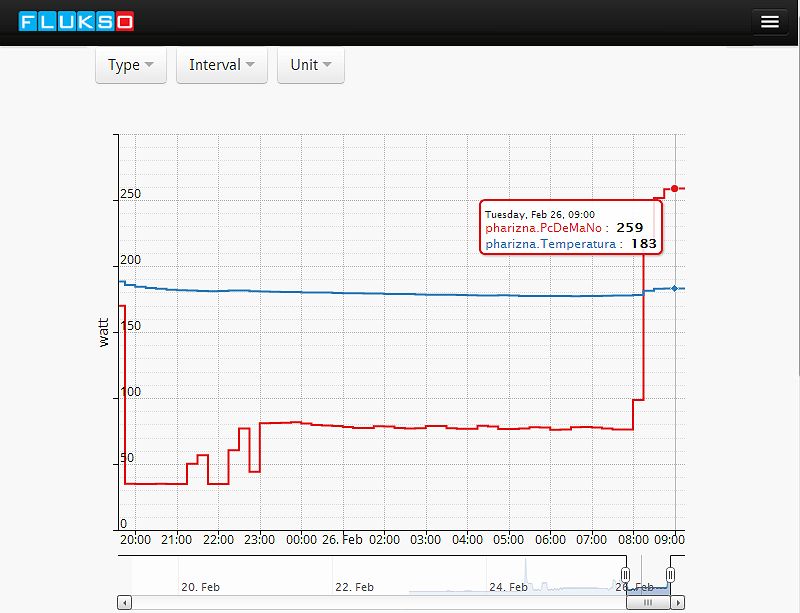

Evidentemente nos ha tocado poner un reostato para ajustar el voltaje de salida y modificando el correspondiente valor de “voltaje” desde los 220 a 10V hemos conseguido “engañar” al Fluksometer para poder disponer en el portal de Flukso…

de una nueva variables “temperatura” que es diez veces la temperatura real… con un error menor de 0.3 – 0.5 C según nuestra calibración 😉

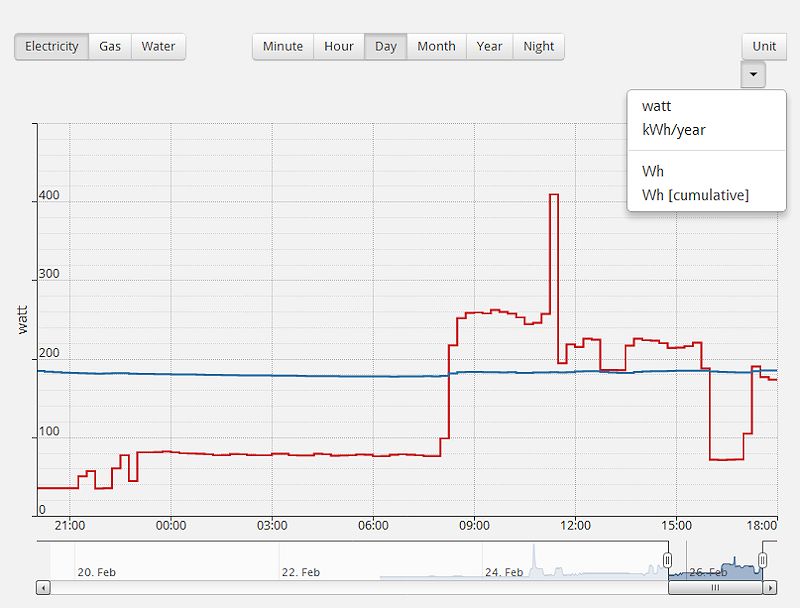

Por cierto aparte de los gráficos “feos” (pero muy útiles al contar con frecuencias diferentes, unidades distintas, etc) es posible disponer también de una imagen estática que se puede insertar en una página web, por ejemplo smile

El único “problema” que hemos encontrado en nuestro desarrollo es que en la ventana de configuración del sensor den el Fluksometer no es posible introducir decimales… ya que en ese momento deja de subir datos. Es lógico que no hayan contemplado dicha posibilidad en una variable que es para introducir el voltaje de la línea eléctrica (en el rango 120-240V) … aunque intentaremos o bien modificar el firmware o que lo tengan en cuenta los diseñadores de este sistema.

PV OUTPUT: OTRO PORTAL ‘OPEN SOURCE’

Una de las inquietudes de los “usuarios” de Fluksometer es la posibilidad de poder subir también este datos a COSM ya que es ahora mismo el servicio más difundido en la red para este tipo de aplicaciones y del que se nutren otro muchos como open.sen.se para conseguir “cuadros de mando” tan informativos.

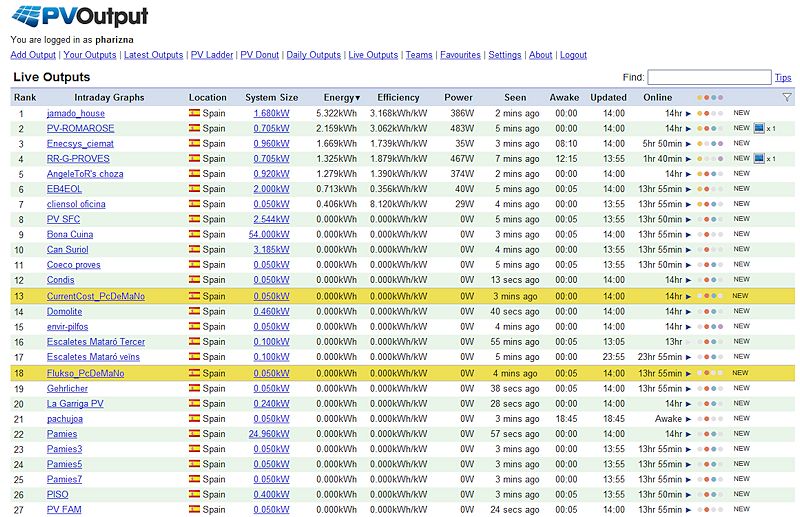

En cualquier caso y a la espera de la tan deseada interfase Flukso-Cosm hemos encontrado otro servicio en la nube y “open source” como es PVoutput orientado a la energía solar fotovoltaica (photovoltaic = PV) y al consumo de energía eléctrica capaz de “recoger” datos de diversas fuentes de información como por ejemplo Flukso… y por supuesto, Cosm.

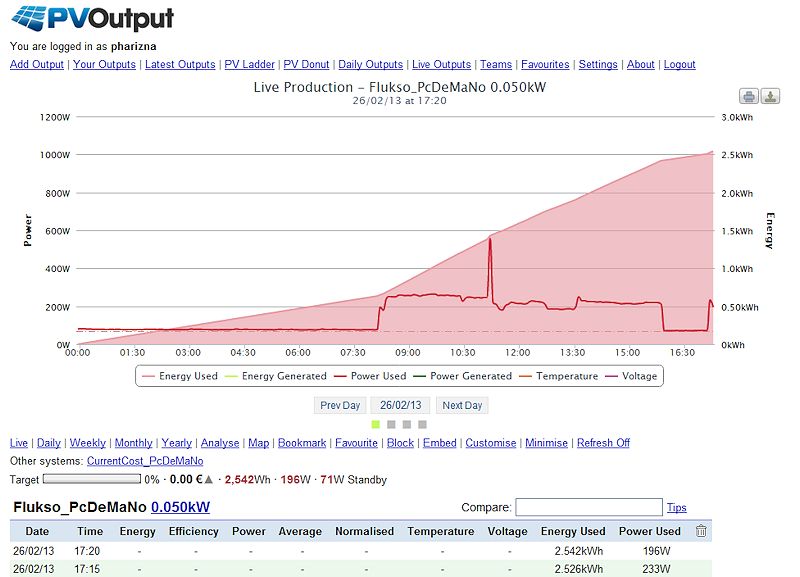

Las posibilidades de PVoutput son muchas pudiendo incluso utilizar diferentes tarifas (valle, punta, nocturna) … e incluso añadir un término fijo por día para disponer en tiempo real del cálculo de tu factura así como comparar entre días, meses, etc… y todo ello con datos directos desde Flukso…

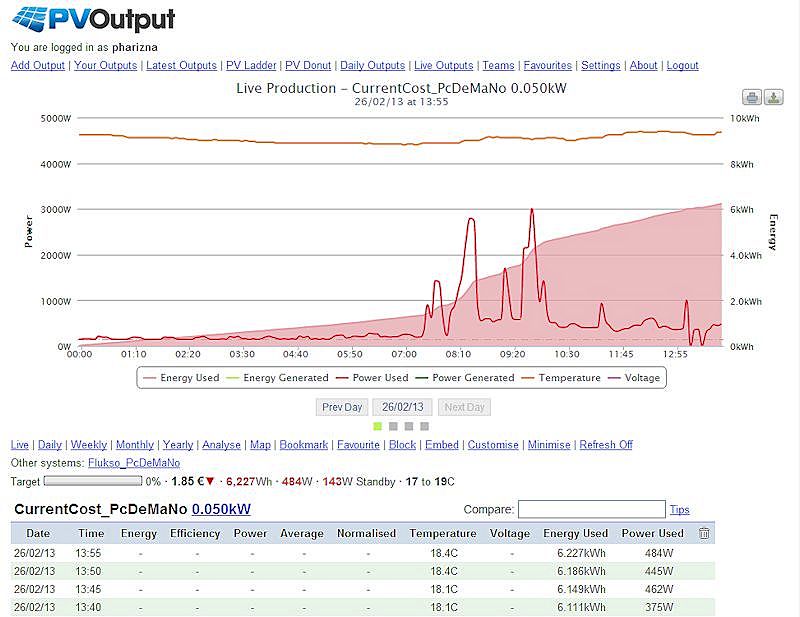

así como de Cosm = CurrentCost = EnviR

Al tratarse de una página pensada por y para los seguidores incluso tiene la posibilidad de incluir datos de estaciones meteorológicas propias… aunque eso será cuando por fin saquemos tiempo para montar la que nos enviaron el pasado mes de octubre sad

Incluso se puede compartir toda tu información con la del resto de gente interesada en el mundo energético como tú … y que afortunadamente es cada vez un grupo mayor smile

APLICACIONES PARA MOVILES

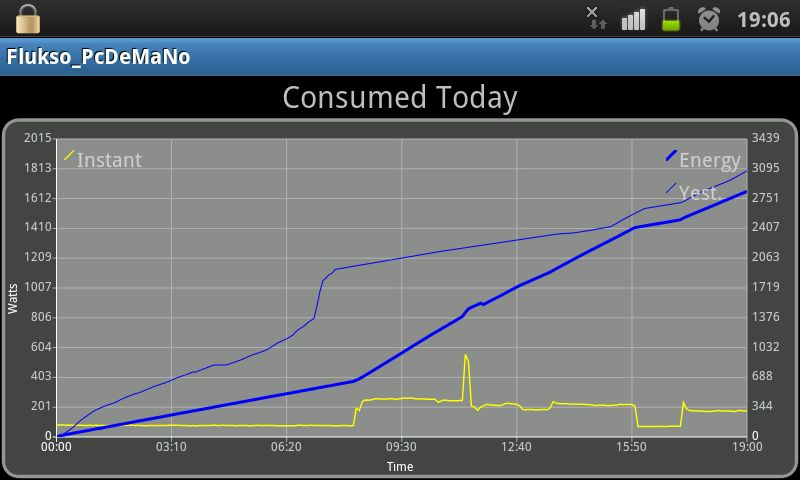

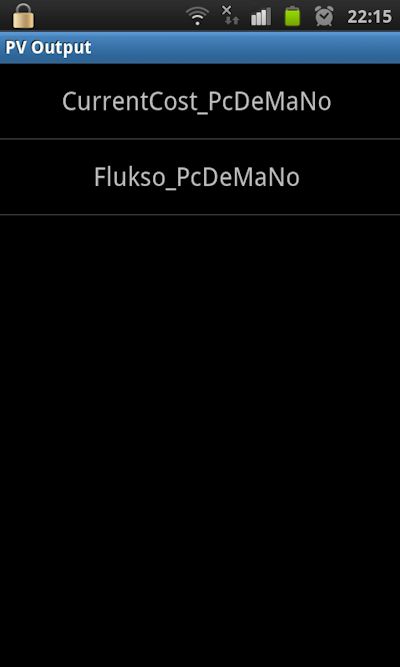

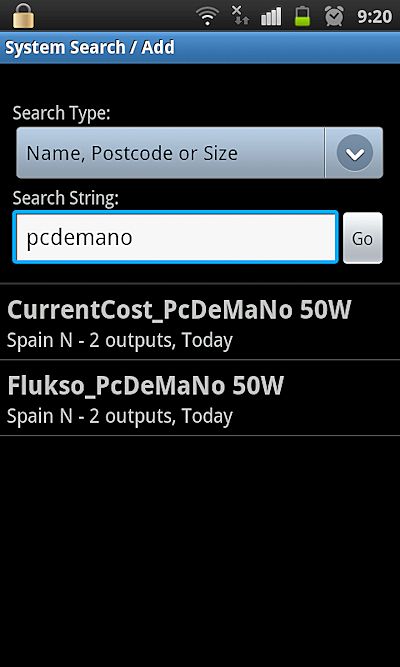

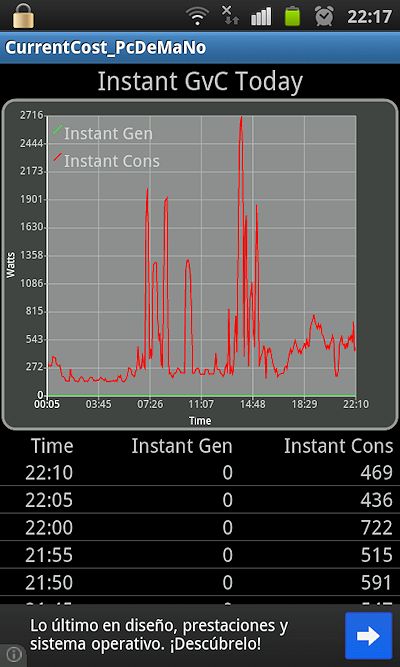

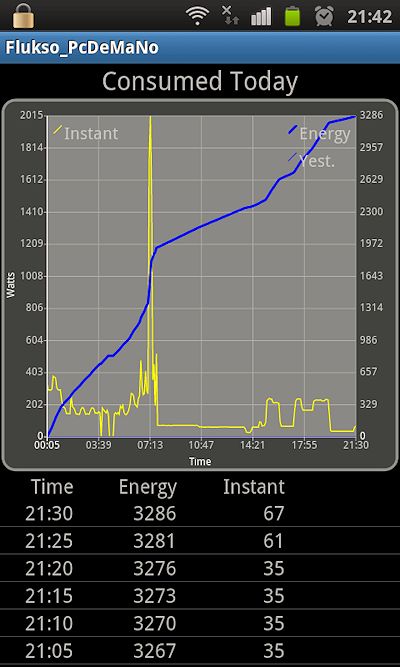

Aunque hay una versión para Android de pago que se llama EnergyControl también por nuestra parte estamos utilizando PVoutput que además de ser “gratuita” acceder a la página del mismo nombre y así tenemos acceso a nuestros dos sistemas de medida: EnviR/ CurrentCost y Flukso smile



Incluso es posible disponer de información de las pautas de consumo de un día frente al anterior… así como ver valores medios mensuales, anuales, etc smile

Conclusión

Si nuestra pasada revisión del producto de CurrentCost te sirvió para empezar a concienciarte en tener “controlado” tu consumo eléctrico con este Fluksometer además tendrás la posibilidad de hacerte tus propios desarrollos al tratarse de un sistema “open source” totalmente estable y bajo un sistema operativo abierto y totalmente “hackeable”. Lo bueno

– El Fluksometer está basado en Dragino … un auténtico “router” Linux con openWRT como sistema operativo, WiFi, LAN, procesador a 180MHz, 8 MB de memoria flash y 32 MB de RAM.
– 3 Entradas analógicas (inicialmente pensadas para medidas de consumo eléctrico) + 2 de pulsos + UART para comunicaciones vía serie.
– Pinza “open source”… o sea que puede utilizar cualquier sensor capaz de dar salida 0-5 voltios para tus medidas… tal y como hemos “demostrado” incluyendo medida de temperatura al sistema.
– El sistema es muy compacto ya que basta con conectar el sensor (hasta seis) al Dragino/Fluksometer… y listo ya que él se comunica vía WiFi o red cableada con el router.
– Se dispone de toda la información necesaria (APIs) para poder programar la lectura en local de los datos … además de poder verse sin complicaciones en el excelente portal de Flukso.
– Posibilidad de ver en tiempo real (1 medida / segundo) los datos de consumo … aunque solo desde IE
-PVoutput es un sitio “open source” para los amantes de la energía fotovoltaica que permite visualizar con muchas información datos de producción de EE y consumo de bastantes plataformas incluyendo, claro está, Flukso… y CurrentCost (a través de Cosm).
Lo malo
– No es tan sencillo de usar con EnviR y requiere algún conocimiento de redes para montarlo … como sin de un router se tratara 😉
– El problema más importante es que el Fluksometer tiene que estar “cerca” del sensor y necesita alimentación de voltaje para que funcione sad
– Sería mucho más interesante si se pudiesen configurar sus entradas para permitir el cableado de señales de otro tipo… y mejor aún si se le pudiese conectar directamente sensores Grove a través de un Arduino o compatible 😉

PUNTUACIÓN: 8.5

Nota: Muchas gracias a Bart por su ayuda y animándole a seguir con el desarrollo de su nuevo Fluksometer 3 y que, como siempre, estaremos encantados de revisar sus amigos españoles de PcDeMaNo smile

Pharizna que intentará retomar sus revisiones de robots para lo que necesitará poner a punto de nuevo sus Arduinos, sensores, shields, etc, etc.
