Datos del Brico-Pocket

Alimentación
externa en Caja Estaca RAM HOL-AQ3

Fecha :Miguel A. Martín
 (JoysticK)
Fecha:Julio 2006
Hardware empleado:i-mate JAM

Bueno, lo premetido es
deuda, como ya
os comentaba en la revisión de la caja estanca RAM
HOL-AQ3
, uno
de sus inconvenientes es el de no poder cargar nuestra PDA al
no contar
con ningún orificio para introducir el cable, jejeje, eso
hasta
que me la he llevado al quirofano claro, este es el resultado:

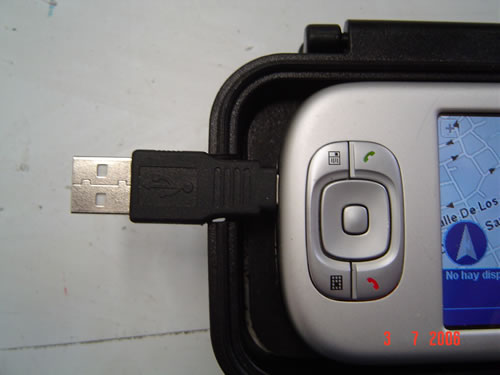

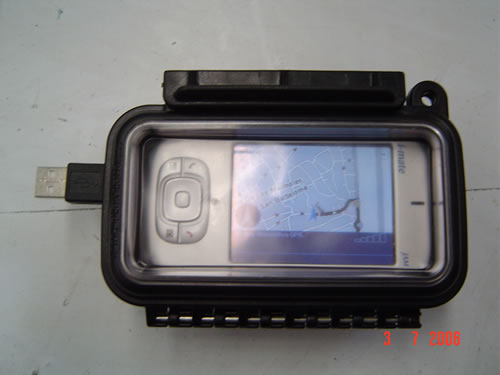

Lo que veis en las fotografias es uno de los conectores de un kit de
cables enrrollables que compre hace tiempo y utilizo como carga de la

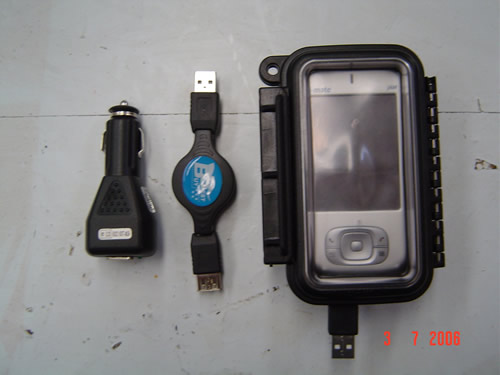

PDA por el tema de tener mientras menos cables por medio mejor, el kit
final seria este:



Y ahora los pasos ha seguir para la fabricación…

HERRAMIENTAS NECESARIAS

Mini Cutter y Mini SierraDremelAlicates Pequeños (tipo pini-pon)

Al tajo…

Con la caja estanca RAM HOL-AQ3 nos viene un juego de 3 rectangulos de
neopreno para ajustar el fondo de la caja a nuestra PDA, yo para este
brico-pocket voy a utilizar la mediana, ni la más gruesa ni
la mas
fina, pues si pegamos demasiado la PDA hacia adelante el conector nos
coincidiría con la ranura de cierre de la tapa lo que
significa que
tendriamos que cortar las 2 partes para meter el conector,
además me he
dado cuenta después que al cerrar la tapa, la PDA queda
ligeramente
inclinada creando la propia caja algo de sombra y eliminando un poco de
reflejo a la luz solar…

PASO 1.

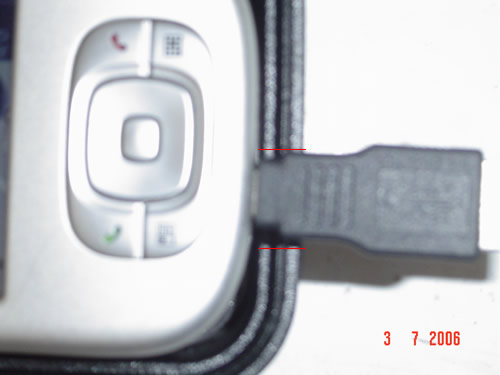

Metemos PDA con el conector puesto en la caja y en la
posición
que queremos que quede al final y marcamos a los lados del conector con
nuestro cutter, en mi caso son 10 mm +o-…

PASO 2.

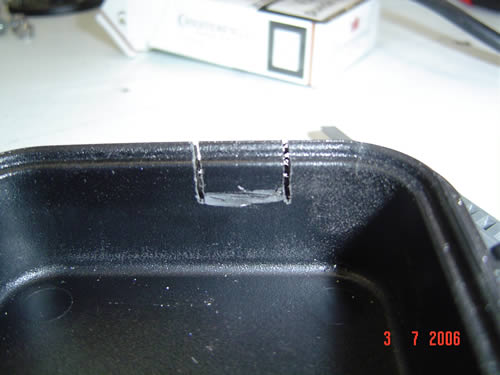

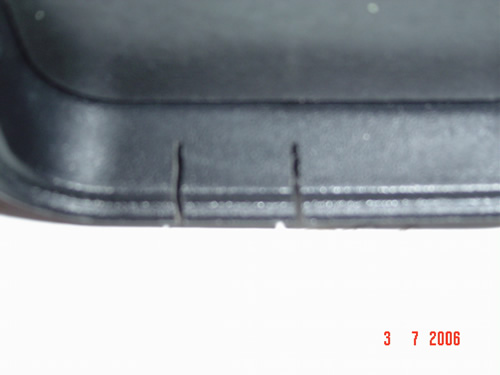

Ahora con ayuda de la mini-sierra hacemos dos cortes
longitudinales un pelin mas pequeños que el fondo del
conector, para
que el conector sobresalga un pelín y la tapa de la caja
empuje al
conector al cerrarla y no quede olguero, ¿ no quedreis
perder el
conector no ?…

PASO
3.

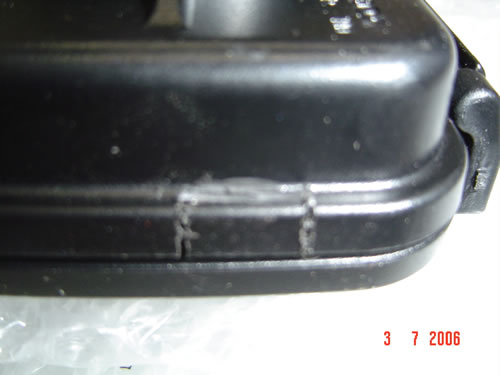

Con ayuda de la Dremel y un disco de lo más
pequeño que
tengamos hacemos unas pequeñas endiduras a ambos lados de la
pared de
la caja, tan solo es para «marcar» no para cortar…


PASO
4.

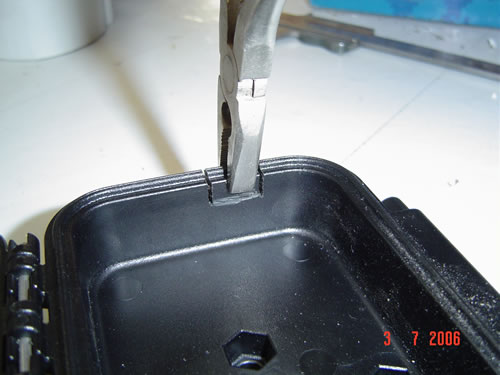

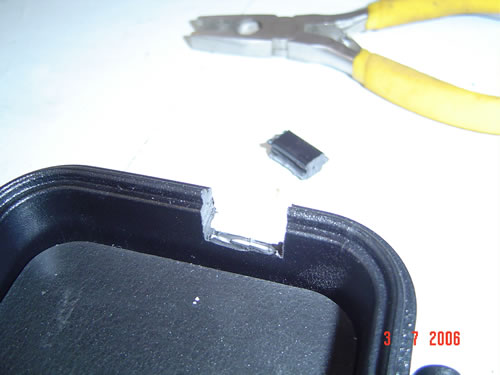

Cogemos alicates de pini-pon y a fuerza de
torsión, suavemente sacamos el trozo de plastico que nos
estorba :P…

PASO
5.

Finalmente aconsejo limar un poco la zona del corte
para quitar
posibles rebabas restantes del plastico, sí ya se que la
lima no sale
en herramientas necesarias, se me olvido 😛 jejejeje.

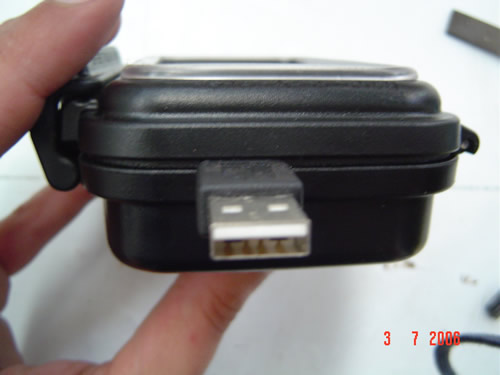

Ahora solo queda poner el conector y cerrar la tapita…


Listo, ya teneis vuestro orificio de carga para poder darle teta a
vuestra pakita cuando querais, un saludete paixanos
¡¡¡¡
