Las radios por Internet hechas a medida siguen ganando terreno dentro de la comunidad maker, especialmente desde que los microcontroladores modernos han alcanzado suficiente potencia como para manejar interfaces gráficas, audio en streaming y conectividad inalámbrica sin necesidad de hardware adicional. Un ejemplo reciente es una radio DIY basada en ESP32-S3 que incorpora una interfaz inspirada en Winamp, el clásico reproductor multimedia que dominó los ordenadores personales a finales de los noventa y principios de los 2000.

El proyecto combina una placa compacta con pantalla integrada, conectividad WiFi y capacidades de audio completas, permitiendo crear una radio independiente capaz de reproducir emisoras online con un consumo energético moderado y un coste relativamente bajo. Además, el uso de una interfaz retro añade un elemento visual atractivo, pero también funcional, ya que permite mostrar información relevante como el nombre de la emisora, bitrate del streaming o visualizaciones de audio en tiempo real.

Más allá del aspecto nostálgico, este tipo de dispositivos demuestra cómo los microcontroladores actuales pueden reemplazar pequeños sistemas multimedia dedicados. El resultado es un dispositivo compacto, económico y altamente personalizable, pensado tanto para aficionados al DIY como para desarrolladores interesados en crear soluciones embebidas con capacidades multimedia.

Una radio DIY con estética retro y hardware moderno

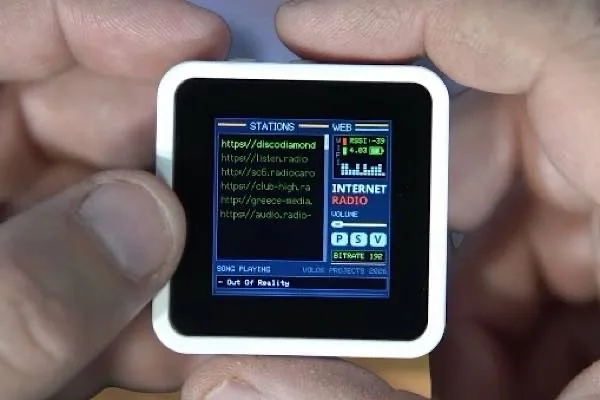

El proyecto presentado en el artículo original de CNX Software describe una radio basada en la placa Waveshare ESP32-S3-LCD-1.54 (19 $), que integra pantalla, conectividad inalámbrica y capacidades de audio en un único módulo. Según se explica aquí esta radio incorpora una interfaz inspirada en Winamp que incluye barras de ecualización animadas, botones clásicos y un diseño compacto que recuerda al software original.

Este enfoque resulta interesante porque la interfaz no es solo un elemento visual. También está diseñada para funcionar en pantallas pequeñas, lo que obliga a optimizar el uso de memoria y recursos gráficos. La pantalla IPS de 1,54 pulgadas con resolución de 240 × 240 píxeles permite mostrar información suficiente sin comprometer el rendimiento. Además, la tasa de refresco y la profundidad de color de 16 bits permiten animaciones fluidas incluso en un microcontrolador con recursos limitados.

Desde el punto de vista técnico, el sistema utiliza el microcontrolador ESP32-S3, que integra dos núcleos Tensilica LX7 funcionando hasta 240 MHz. Esta arquitectura permite ejecutar tareas concurrentes, como la decodificación de audio en streaming y la actualización de la interfaz gráfica, sin afectar significativamente al rendimiento general. En pruebas típicas, la decodificación de audio MP3 a 128 kbps puede ocupar aproximadamente entre un 15 % y un 30 % de la CPU, dejando margen para otras funciones.

Hardware compacto pero sorprendentemente completo

Uno de los aspectos más interesantes del proyecto es la cantidad de hardware integrado en un espacio reducido. La placa Waveshare ESP32-S3-LCD-1.54 incorpora 512 KB de SRAM interna junto con 8 MB de PSRAM externa, lo que facilita el almacenamiento de buffers de audio y gráficos. Esta memoria adicional resulta fundamental para manejar streaming continuo sin interrupciones.

El dispositivo incluye además un codec de audio ES8311 conectado mediante interfaz I2S. Este tipo de conexión digital reduce la latencia y mejora la calidad de sonido frente a soluciones analógicas tradicionales. El amplificador integrado NS4150B permite alimentar directamente un pequeño altavoz con una potencia aproximada de 2 a 3 W, suficiente para uso doméstico o portátil.

También se incluyen dos micrófonos MEMS junto con el chip ES7210, que permite cancelación de eco acústico y procesamiento de audio. Aunque esta funcionalidad no se utiliza directamente en la radio, abre la puerta a futuras ampliaciones como asistentes de voz o funciones de grabación.

La placa también integra sensores adicionales, como el QMI8658 con acelerómetro y giroscopio, que permite detectar movimiento y orientación. Esta característica podría utilizarse para cambiar emisoras mediante gestos o activar funciones según la posición del dispositivo.

Según la documentación técnica disponible en waveshare  la placa incluye además conectividad WiFi 802.11 b/g/n en 2,4 GHz y Bluetooth 5.0 LE, lo que permite añadir funciones como streaming desde el móvil o integración con sistemas domóticos.

Software basado en Arduino y bibliotecas optimizadas

El proyecto utiliza el entorno Arduino, lo que facilita su adopción incluso por usuarios con poca experiencia. El código se basa en bibliotecas como esp32-audio-I2S y LovyanGFX, que permiten manejar audio y gráficos de forma eficiente.

Desde el punto de vista técnico, el sistema utiliza buffers circulares para mantener la reproducción de audio sin interrupciones. En streaming típico de 128 kbps, el buffer de audio puede ocupar entre 32 KB y 128 KB de memoria, dependiendo del tamaño configurado. Este enfoque permite absorber variaciones en la latencia de red sin afectar a la reproducción.

El uso del protocolo I2S también reduce la carga del procesador, ya que la transferencia de audio se realiza mediante DMA. Esto permite que el microcontrolador se dedique a tareas como la actualización de la interfaz gráfica o la gestión de controles.

El código del proyecto está disponible en github donde se incluyen instrucciones para la compilación y configuración del dispositivo.

El ESP32-S3 como plataforma multimedia

El ESP32-S3 se ha convertido en una plataforma popular para proyectos multimedia gracias a su potencia y bajo coste. Este microcontrolador incorpora aceleración vectorial y soporte para instrucciones SIMD, lo que permite optimizar tareas como procesamiento de audio o gráficos.

El consumo energético también resulta relativamente bajo. Durante la reproducción de audio y uso de la pantalla, el consumo puede situarse entre 120 mA y 250 mA a 5 V, lo que permite varias horas de uso con una batería de 2000 mAh. Este consumo moderado convierte el dispositivo en una opción viable para radios portátiles.

Otro aspecto relevante es la compatibilidad con diferentes formatos de audio. El sistema puede reproducir MP3, AAC y streams HTTP, lo que permite acceder a miles de emisoras disponibles en Internet.

El producto principal: Waveshare ESP32-S3-LCD-1.54

La placa Waveshare ESP32-S3-LCD-1.54 es el elemento central del proyecto. Con dimensiones aproximadas de 46 × 46 mm, el dispositivo puede integrarse fácilmente en carcasas impresas en 3D o proyectos personalizados. 💻

El módulo incluye botones físicos, pantalla IPS y conectividad inalámbrica, lo que reduce la necesidad de componentes externos. Además, la memoria flash de 16 MB permite almacenar firmware complejo con múltiples funciones.

Desde el punto de vista técnico, la PSRAM de 8 MB facilita el almacenamiento de gráficos y buffers de audio. Esto resulta especialmente importante para interfaces animadas como la inspirada en Winamp.

Otra ventaja es la facilidad de alimentación. El dispositivo puede funcionar mediante USB-C o batería de litio de 3,7 V, lo que permite convertirlo en un dispositivo portátil.

Posibilidades de ampliación

Este tipo de radios DIY ofrece múltiples posibilidades de ampliación. Por ejemplo, se podría añadir soporte para Spotify Connect o AirPlay. También sería posible integrar sensores adicionales o pantallas de mayor tamaño.

El uso del ESP32-S3 permite además integrar el dispositivo en sistemas domóticos mediante MQTT o HTTP. Esto abre la puerta a automatizaciones como encender la radio a una hora determinada o cambiar emisoras según el momento del día.

También es posible añadir almacenamiento en tarjeta microSD para reproducir música local, o integrar Bluetooth para reproducir audio desde un móvil.

Reflexiones finales

La radio DIY basada en ESP32-S3 demuestra cómo los microcontroladores modernos pueden convertirse en dispositivos multimedia completos. El proyecto combina hardware asequible, software flexible y una interfaz retro que resulta funcional y atractiva.

Este tipo de dispositivos refleja una tendencia creciente hacia la personalización y el DIY. Los usuarios pueden construir sus propios dispositivos adaptados a sus necesidades sin depender de soluciones comerciales cerradas. 🔧

El ESP32-S3 continúa consolidándose como una plataforma versátil capaz de manejar desde sensores IoT hasta dispositivos multimedia compactos. Esta radio por Internet es un ejemplo claro de cómo un microcontrolador económico puede transformarse en un dispositivo funcional y personalizable.
