Las placas basadas en Raspberry Pi han impulsado durante años el desarrollo de proyectos DIY, prototipos industriales y dispositivos conectados. Sin embargo, no todos los diseños necesitan una placa del tamaño de una Raspberry Pi clásica. En aplicaciones como robótica compacta, sensores integrados o dispositivos IoT, cada milímetro de espacio cuenta.

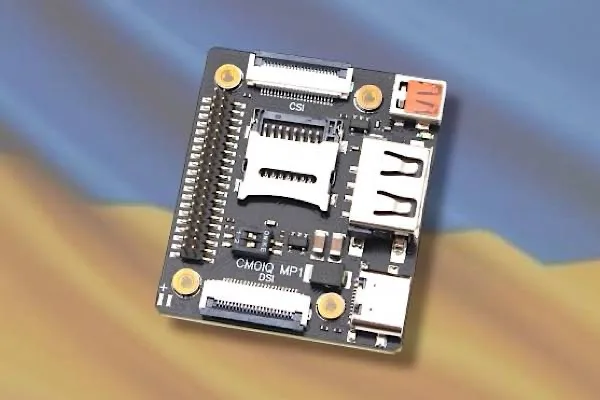

En este contexto aparece la Makerfabs CM0IQ, una placa extremadamente compacta diseñada alrededor del módulo Raspberry Pi CM0 Lite. Con unas dimensiones de apenas 42 × 36 mm, esta plataforma concentra interfaces clave como HDMI, USB, GPIO y conectores MIPI para cámara y pantalla en una superficie de apenas 15,1 cm². El objetivo es permitir que desarrolladores y makers integren la compatibilidad del ecosistema Raspberry Pi en dispositivos donde el espacio físico es muy limitado.

El resultado es una pequeña placa orientada a proyectos embebidos que necesitan potencia suficiente para ejecutar Linux, pero con un consumo energético moderado y múltiples opciones de conectividad.

Un formato mínimo para sistemas embebidos

En el mundo de los sistemas embebidos, el tamaño físico de la placa puede ser tan importante como la potencia de cálculo. Muchos proyectos industriales, dispositivos portátiles o equipos robóticos requieren hardware que pueda integrarse en espacios muy reducidos, manteniendo al mismo tiempo compatibilidad con herramientas de desarrollo conocidas.

La Makerfabs CM0IQ se presenta precisamente como una respuesta a esta necesidad. La placa se basa en el Compute Module 0 Lite, un módulo derivado de la arquitectura Raspberry Pi que integra el SoC Broadcom BCM2710A1. Este chip incorpora un procesador ARM Cortex-A53 de cuatro núcleos a 1 GHz, acompañado de 512 MB de memoria LPDDR2. Aunque no se trata de un procesador de gama alta, sí resulta suficiente para ejecutar sistemas Linux completos como Raspberry Pi OS y manejar tareas típicas de IoT, control industrial o aplicaciones multimedia ligeras.

Además del CPU, el sistema integra la GPU VideoCore IV, capaz de manejar gráficos OpenGL ES 2.0 y decodificación de vídeo H.264 a 1080p y 30 fotogramas por segundo. Este detalle permite utilizar la placa en aplicaciones como señalización digital, cámaras inteligentes o dispositivos multimedia compactos. Un análisis técnico del hardware puede encontrarse en la publicación de CNX Software sobre el dispositivo.

Desde el punto de vista estructural, el diseño de la placa prioriza la densidad de integración. El conector GPIO mantiene el estándar de 40 pines compatible con Raspberry Pi, pero utiliza un paso de 1,27 mm en lugar del habitual de 2,54 mm. Esta decisión reduce significativamente el espacio ocupado por el conector, aunque también implica que los cables y accesorios convencionales no puedan conectarse directamente sin adaptadores.

Otro aspecto interesante es la presencia de conectores MIPI CSI y DSI de cuatro líneas. Esto significa que la placa puede conectar cámaras o pantallas con mayor ancho de banda que algunos modelos de Raspberry Pi Zero, lo que resulta útil para aplicaciones de visión artificial o sistemas de monitorización con vídeo.

El papel de la CM0IQ dentro del ecosistema Raspberry Pi

Las placas Raspberry Pi han evolucionado mucho desde su aparición inicial en 2012. El ecosistema actual incluye modelos orientados a educación, computación doméstica y también a integración industrial mediante la serie Compute Module.

Los Compute Module están diseñados para ser integrados dentro de otros productos. En lugar de ofrecer todos los conectores directamente, proporcionan la potencia de cálculo en un módulo compacto que se conecta a una placa base o carrier board diseñada específicamente para cada proyecto. La CM0IQ pertenece a esta categoría de placas base o carrier boards.

El módulo que utiliza, el Raspberry Pi CM0 Lite, es una versión simplificada de los Compute Module. No incluye almacenamiento eMMC integrado, por lo que el sistema operativo se ejecuta desde una tarjeta microSD conectada a la placa. Esta arquitectura permite mayor flexibilidad para desarrolladores, ya que pueden cambiar fácilmente la tarjeta de almacenamiento o adaptar el sistema operativo a diferentes aplicaciones.

Desde el punto de vista de conectividad, la placa integra soporte para Wi-Fi 802.11 b/g/n y Bluetooth 4.2 Low Energy, gracias al mismo módulo inalámbrico utilizado en la Raspberry Pi Zero 2 W. Además, dispone de un conector IPEX para antena externa, lo que puede mejorar la recepción en entornos industriales o en dispositivos con carcasa metálica.

Un análisis adicional sobre las características del hardware y su posicionamiento frente a otras placas compactas puede consultarse en LinuxGizmos.

Interfaces y conectividad en un espacio muy reducido

Uno de los aspectos más llamativos de esta placa es la cantidad de interfaces que logra integrar en un espacio tan reducido. A pesar de medir solo 42 × 36 mm, la CM0IQ incluye una serie de conectores que normalmente se encuentran en placas más grandes.

En primer lugar, dispone de un puerto USB-A host, lo que permite conectar directamente periféricos como memorias USB, teclados o adaptadores de red sin necesidad de adaptadores adicionales. También incorpora un puerto USB-C, utilizado tanto para alimentación como para modo gadget USB, lo que permite que el dispositivo actúe como periférico cuando se conecta a un ordenador.

La salida de vídeo se realiza mediante micro-HDMI, lo que permite conectar la placa a monitores o televisores estándar. Este detalle facilita el desarrollo de interfaces gráficas o sistemas de monitorización que requieran salida visual.

Por otro lado, el almacenamiento se gestiona mediante una ranura para tarjeta microSD, donde se instala el sistema operativo. Este enfoque resulta habitual en las variantes Lite de los Compute Module y ofrece una forma sencilla de actualizar o cambiar el software del sistema.

En el apartado mecánico, la placa incluye cuatro roscas M2 para montaje, pensadas para fijarla dentro de carcasas o estructuras de dispositivos electrónicos. Sin embargo, los diseñadores advierten que la profundidad máxima de los tornillos es de 2 mm, ya que superar esa medida podría dañar las capas internas del circuito impreso.

Configuración del software y compatibilidad

La CM0IQ está diseñada para funcionar con Raspberry Pi OS, el sistema operativo oficial de la plataforma. Esto significa que los desarrolladores pueden utilizar herramientas conocidas como Python, C++, Node.js o bibliotecas de hardware compatibles con Raspberry Pi.

No obstante, algunos componentes requieren configuración manual. Por ejemplo, las cámaras conectadas al puerto CSI o las pantallas MIPI DSI no siempre son detectadas automáticamente por el sistema. Para habilitarlas es necesario añadir las correspondientes líneas dtoverlay en el archivo de configuración del sistema.

Este tipo de configuración es habitual en sistemas embebidos basados en Linux. Permite adaptar el árbol de dispositivos del kernel para activar controladores específicos según el hardware conectado. Desde un punto de vista técnico, este enfoque aporta flexibilidad, ya que el mismo sistema operativo puede funcionar en múltiples configuraciones de hardware con solo modificar algunos parámetros de arranque.

La compatibilidad con el ecosistema Raspberry Pi también implica acceso a una gran comunidad de desarrolladores, tutoriales y bibliotecas. Esto reduce significativamente el tiempo necesario para crear prototipos funcionales o desarrollar aplicaciones industriales.

Aplicaciones potenciales de la placa

Gracias a su tamaño reducido y a la compatibilidad con Linux, la CM0IQ puede utilizarse en una gran variedad de proyectos. Uno de los usos más evidentes es en dispositivos IoT, donde se necesitan plataformas compactas capaces de conectarse a la red y procesar datos localmente.

También puede utilizarse en sistemas de visión artificial o cámaras inteligentes, aprovechando el conector MIPI CSI y la capacidad de decodificación de vídeo del SoC. Aunque el procesador no está diseñado para tareas de inteligencia artificial pesadas, sí puede manejar algoritmos ligeros de análisis de imagen o transmitir vídeo en tiempo real.

En robótica, el tamaño compacto permite integrar la placa en vehículos pequeños o drones experimentales. Un sistema basado en esta placa podría controlar sensores, motores y comunicaciones inalámbricas mientras ejecuta software Linux para navegación o control remoto.

Otro campo interesante es el de los dispositivos portátiles o wearables industriales, donde la electrónica debe ocupar el mínimo espacio posible sin renunciar a conectividad ni capacidad de procesamiento.

Un pequeño ordenador de 49 dólares

La Makerfabs CM0IQ tiene un precio aproximado de 49 dólares, lo que la sitúa en una franja intermedia dentro del mercado de placas SBC compactas. Aunque existen alternativas más económicas, muchas de ellas sacrifican conectividad o compatibilidad con el ecosistema Raspberry Pi.

En este caso, el valor de la placa reside en su equilibrio entre tamaño, interfaces disponibles y compatibilidad con software existente. Para desarrolladores que ya trabajan con Raspberry Pi, la curva de aprendizaje es prácticamente inexistente, lo que facilita la adopción de la plataforma en nuevos proyectos.

Además, la existencia de documentación técnica, esquemas y recursos de desarrollo facilita su integración en productos comerciales o prototipos de hardware personalizados. Información adicional sobre la arquitectura de los módulos Compute Module puede consultarse en la documentación oficial de Raspberry Pi

Reflexiones finales

La Makerfabs CM0IQ demuestra cómo el ecosistema Raspberry Pi sigue expandiéndose hacia nuevos formatos y aplicaciones. Mientras algunos modelos se orientan a ofrecer más potencia o más conectividad, otros se centran en reducir el tamaño físico sin perder compatibilidad con el software existente.

Esta placa no pretende sustituir a una Raspberry Pi convencional. Su enfoque está claramente orientado a desarrolladores, integradores y makers que necesitan un sistema Linux completo dentro de un espacio extremadamente reducido.

En proyectos donde cada centímetro cuenta, soluciones como esta pueden marcar la diferencia entre un diseño viable y uno imposible de integrar. Además, la compatibilidad con herramientas conocidas reduce el esfuerzo de desarrollo y facilita el prototipado rápido.

En definitiva, la CM0IQ representa una opción interesante para quienes buscan un pequeño ordenador embebido compatible con Raspberry Pi, capaz de ofrecer conectividad inalámbrica, interfaces multimedia y un entorno Linux completo en apenas unos pocos centímetros cuadrados.
