La gestión eficiente de la energía es uno de los retos clave cuando se trabaja con ordenadores de placa reducida como los Raspberry Pi. Ya sea para proyectos alimentados por baterías, estaciones meteorológicas remotas, sistemas IoT o controladores industriales, minimizar el consumo y asegurar que el dispositivo solo esté activo cuando sea necesario puede alargar la vida útil de una batería o reducir costes operativos. En este contexto surge Witty Pi 5 HAT+, un módulo HAT compatible con la familia Raspberry Pi que combina funciones de reloj en tiempo real (RTC), monitorización de temperatura y voltaje, y programación autónoma de encendido y apagado.

A diferencia de muchos HATs tradicionales que dependen del sistema operativo del Raspberry Pi para gestionar el encendido o apagado programado, Witty Pi 5 HAT+ incorpora un microcontrolador RP2350 dedicado, capaz de ejecutar toda la lógica de programación de energía independientemente del estado del sistema principal. Este enfoque ofrece una robustez mayor frente a fallos del sistema operativo y permite programar eventos basados no solo en la hora, sino también en condiciones ambientales o del suministro eléctrico.

¿Qué es y para qué sirve el Witty Pi 5 HAT+?

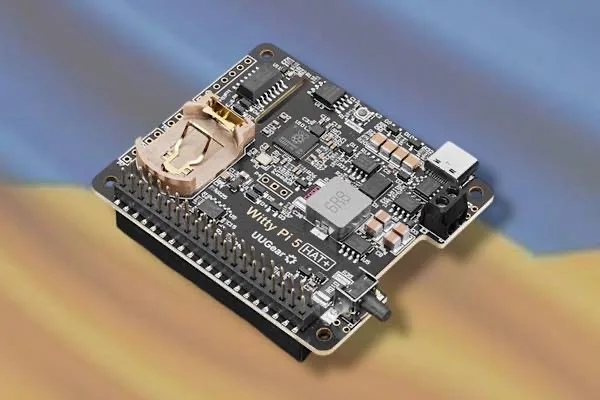

El Witty Pi 5 HAT+ es un módulo de expansión para Raspberry Pi diseñado por UUGear que cumple con la especificación Raspberry Pi HAT+ y se coloca directamente sobre los pines de 40 terminales de la placa. Añade una unidad de reloj en tiempo real de alta precisión con batería de respaldo (CR2032), un sensor de temperatura capaz de medir con resolución de 0,0625 °C, y un sistema de gestión de energía capaz de monitorizar tanto la temperatura como el voltaje de entrada y actuar en consecuencia.

El módulo acepta dos fuentes de entrada de energía: 5 V a través de USB-C y 6 V–30 V por terminales de tornillo (VIN). Esta flexibilidad resulta útil en aplicaciones donde la fuente principal es, por ejemplo, un panel solar con batería 12 V o una batería externa robusta, evitando centrarse exclusivamente en una única forma de alimentación. Gracias a un convertidor DC/DC integrado, puede suministrar hasta 5 A al Raspberry Pi y sus periféricos, lo que cubre con holgura las necesidades de la mayoría de modelos, incluidos los más recientes.

Uno de los puntos destacables del Witty Pi 5 es que la lógica de programación de encendido/apagado se ejecuta en un microcontrolador RP2350 con núcleos Arm Cortex-M33 y RISC-V, lo que le permite funcionar independientemente del sistema operativo del Pi y ejecutar scripts incluso cuando este no está operativo. Esto no solo aumenta la fiabilidad general, sino que permite crear secuencias complejas de encendido/apagado basadas en múltiples condiciones externas.

Detalles técnicos y características relevantes

En términos prácticos, este HAT incorpora varias capacidades que van más allá de un reloj en tiempo real básico. El RTC RX8025T-UB ofrece una precisión de ±3,8 a 5 ppm, lo que significa que el desfase anual en el tiempo sería inferior a unos pocos segundos si se mantiene bien alimentado. Esta calidad de temporización es crítica en aplicaciones donde las acciones deben dispararse con precisión a horas específicas o en intervalos definidos a lo largo de días o semanas.

Además, el sensor de temperatura TMP112 permite definir umbrales de temperatura que disparan el encendido o apagado automático de la Raspberry Pi. Por ejemplo, en sistemas expuestos a condiciones ambientales extremas, se puede determinar que el equipo solo se active cuando la temperatura esté dentro de un rango seguro para garantizar la integridad de los componentes. Este sensor, con 0,0625 °C de resolución, es capaz de detectar cambios térmicos muy finos, lo que es útil para procesos sensibles.

También destaca la monitorización de voltaje de entrada, función que permite, por ejemplo, apagar la Raspberry Pi cuando la batería cae por debajo de un umbral predefinido y volver a encenderla cuando se recupere el nivel de voltaje. Este tipo de control dinámico maximiza la vida útil de los sistemas con energía limitada y ayuda a prevenir descargas excesivas que podrían dañar las baterías.

El microcontrolador RP2350 presente en el HAT no solo ejecuta la programación de energía, sino que también se comunica con la Raspberry Pi mediante I2C y expone registros virtuales para la lectura y escritura de datos de RTC y sensores. El almacenamiento interno de 16 MB de memoria flash permite guardar scripts y configuraciones directamente en el módulo, reduciendo la dependencia del almacenamiento o del sistema del Raspberry Pi para estos fines.

Desde el punto de vista del usuario, la instalación de su software asociado se realiza con simples comandos de terminal descargando e instalando un paquete .deb oficial, mientras que las actualizaciones de firmware se simplifican mediante el uso de un modo USB fácil de acceder.

Aplicaciones y escenarios de uso

Las aplicaciones ideales para un módulo como el Witty Pi 5 HAT+ son múltiples. En sistemas alimentados por baterías o energía solar, la reducción del consumo activo mediante el apagado automático fuera de horas pico puede alargar la autonomía en decenas de horas o días, dependiendo de la capacidad y carga del sistema. La posibilidad de establecer umbrales de voltaje y temperatura también abre la puerta a casos de uso industrial donde el entorno no es controlado, como estaciones meteorológicas remotas, sensores medioambientales o nodos de red en ubicaciones aisladas.

En el caso de proyectos que recolectan datos en intervalos regulares, como estaciones de monitoreo ambiental, se puede programar el Witty Pi para encender la Raspberry Pi solo durante los períodos de recolección, y apagarla inmediatamente después de completar la tarea. Esto es especialmente valioso cuando se trabaja con paneles solares, donde la energía disponible varía a lo largo del día.

También resulta útil en instalaciones donde se desea una resiliencia ante fallos de energía. Con dos entradas de energía y una detección automática de fallos, el sistema puede cambiar de una fuente a otra sin interrupciones perceptibles en los procesos críticos, y decidir programar apagados seguros si ambas fuentes se agotan.

Reflexiones finales

El Witty Pi 5 HAT+ representa un salto en la categoría de módulos de gestión de energía para Raspberry Pi, integrando un controlador independiente de programación, sensores de ambiente y soporte para condiciones de energía variables. Sus capacidades de control basadas en tiempo, temperatura y voltaje, junto con la independencia de la lógica de programación respecto del sistema operativo principal, hacen de este HAT una herramienta valiosa para proyectos en campo, sistemas embebidos y aplicaciones con restricciones energéticas.

Este producto demuestra cómo la integración de hardware especializado puede aliviar limitaciones típicas de plataformas SBC (Single Board Computer) y ofrecer soluciones más robustas y eficientes para escenarios reales. Para documentación técnica y ejemplos de uso avanzado es recomendable consultar directamente la página del fabricante así como recursos complementarios como la especificación técnica del módulo RTC RX8025T-UB y ejemplos de programación en proyectos reales en la comunidad Raspberry Pi.
