La calidad del aire se ha convertido en una preocupación creciente tanto en entornos urbanos como en interiores. La presencia de partículas finas en suspensión, conocidas como PM (Particulate Matter), está directamente relacionada con problemas respiratorios, enfermedades cardiovasculares y otros riesgos para la salud. Aunque existen numerosos sensores capaces de medir estas partículas, muchos de ellos presentan limitaciones relacionadas con su tamaño, consumo energético o mantenimiento.

En este contexto, han empezado a aparecer sensores extremadamente compactos pensados para integrarse en dispositivos IoT, sistemas domóticos o incluso dispositivos portátiles. Uno de los ejemplos más recientes es el módulo DFRobot Fermion BMV080 (29,90 $), un sensor de partículas basado en tecnología láser que elimina la necesidad de ventiladores internos y reduce de forma significativa el consumo energético. El resultado es un módulo pequeño, silencioso y capaz de medir partículas PM1, PM2.5 y PM10 en tiempo real.

Este tipo de sensores abre la puerta a nuevas aplicaciones en monitorización ambiental distribuida, dispositivos domésticos inteligentes y sistemas de ventilación automatizados. En el siguiente artículo analizamos cómo funciona esta tecnología, cuáles son sus características técnicas y qué ventajas aporta frente a los sensores tradicionales de calidad del aire.

Sensores de partículas y calidad del aire

La medición de partículas en suspensión es uno de los métodos más habituales para evaluar la calidad del aire. Estas partículas se clasifican principalmente por su tamaño aerodinámico, siendo las más comunes PM10, PM2.5 y PM1. Las PM10 tienen un diámetro inferior a 10 micrómetros, mientras que las PM2.5 son aún más pequeñas y pueden penetrar profundamente en el sistema respiratorio.

Las estaciones de medición ambientales utilizan habitualmente instrumentos ópticos o gravimétricos de gran tamaño. Sin embargo, en los últimos años se han desarrollado sensores miniaturizados que emplean técnicas de dispersión láser para estimar la concentración de partículas suspendidas en el aire. En estos sistemas, un haz láser ilumina el aire que pasa por una cámara óptica. Cuando una partícula atraviesa el haz, dispersa parte de la luz, que es detectada por un fotodiodo y procesada mediante algoritmos para estimar su tamaño y concentración.

Este principio físico permite detectar partículas con tamaños inferiores a 1 micrómetro, aunque la precisión depende del diseño del sensor, la estabilidad óptica y la circulación de aire dentro del dispositivo. Muchos sensores comerciales utilizan pequeños ventiladores para aspirar aire hacia la cámara óptica, lo que introduce ruido, consumo energético adicional y desgaste mecánico.

En sistemas tradicionales, estos ventiladores suelen tener una vida útil de entre 1 y 2 años debido a la acumulación de polvo y al desgaste de los rodamientos. Además, el funcionamiento continuo del ventilador puede generar ruido audible, lo que limita su uso en dispositivos domésticos silenciosos como purificadores de aire o monitores de dormitorio.

El módulo Fermion BMV080 de DFRobot

Uno de los desarrollos recientes en este ámbito es el módulo Fermion BMV080, un sensor de partículas diseñado para integrarse fácilmente en proyectos electrónicos y plataformas IoT. Este módulo utiliza el chip BMV080 desarrollado por Bosch Sensortec, considerado uno de los sensores de partículas más pequeños disponibles actualmente.

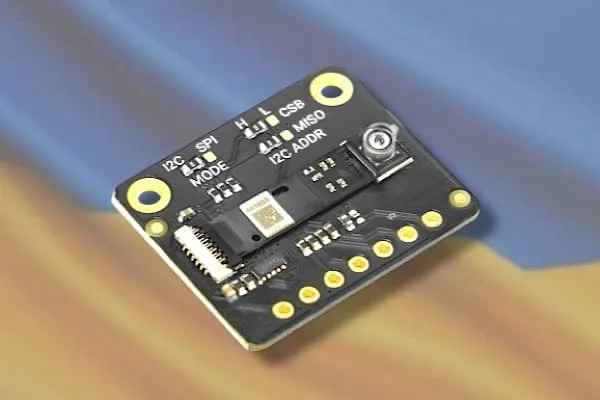

El módulo se presenta en una placa breakout compacta de aproximadamente 24 × 20 × 4,24 mm, lo que permite integrarlo en dispositivos muy reducidos, como monitores portátiles de calidad del aire o sensores ambientales distribuidos. El propio elemento sensor tiene dimensiones incluso más pequeñas, en torno a 4,2 × 3,5 × 3 mm, lo que lo convierte en un componente más de 450 veces menor que muchos sensores de partículas convencionales. Puede encontrarse más información técnica sobre el chip en la página oficial de Bosch Sensortec.

Una de las características más interesantes del BMV080 es su arquitectura sin ventilador. En lugar de forzar el flujo de aire mediante un pequeño motor, el sensor mide partículas presentes en el aire ambiente que difunden de forma natural dentro de la cámara óptica. Este diseño reduce el ruido y elimina los problemas de mantenimiento asociados al polvo acumulado en ventiladores o conductos.

Desde el punto de vista técnico, el sensor es capaz de medir simultáneamente concentraciones de PM1, PM2.5 y PM10 en un rango de 0 a 1000 µg/m³, con una resolución de 1 µg/m³. La precisión típica se sitúa en torno a ±10 µg/m³ en concentraciones inferiores a 100 µg/m³, mientras que para niveles superiores se utiliza un margen relativo del ±10 % del valor medido. Estas cifras permiten utilizar el sensor en aplicaciones domésticas y de monitorización ambiental donde no se requieren instrumentos de laboratorio, pero sí datos fiables.

Arquitectura óptica y funcionamiento

El funcionamiento interno del sensor se basa en una técnica de dispersión láser (laser scattering) combinada con fotodiodos integrados y algoritmos de procesamiento de señal. Un pequeño diodo láser ilumina una cámara óptica en miniatura. Cuando las partículas suspendidas atraviesan esta región, dispersan la luz incidente en diferentes direcciones.

El fotodiodo integrado detecta estos cambios en la intensidad luminosa y genera señales eléctricas proporcionales a la cantidad de partículas presentes. Posteriormente, el microcontrolador interno aplica algoritmos de filtrado y estimación para convertir esas señales en valores de concentración de partículas.

El sensor es capaz de detectar partículas con tamaños mínimos de aproximadamente 0,5 micrómetros, lo que permite medir contaminantes derivados de procesos como combustión, tráfico urbano o actividades domésticas como cocinar o freír alimentos. En entornos urbanos, las concentraciones de PM2.5 suelen oscilar entre 10 y 50 µg/m³, aunque en episodios de contaminación intensa pueden superar los 100 µg/m³.

Otra característica relevante es el tiempo de arranque de aproximadamente 1,2 segundos y un periodo de estabilización cercano a 10 segundos, lo que permite obtener mediciones relativamente rápidas tras activar el dispositivo.

Consumo energético y aplicaciones IoT

El diseño del módulo Fermion BMV080 también está pensado para dispositivos alimentados por batería. El sensor funciona con una tensión típica de 3,3 V y puede comunicarse mediante interfaces I2C o SPI, lo que facilita su integración con microcontroladores como ESP32, Arduino o Raspberry Pi.

El consumo energético depende del modo de funcionamiento. En modo de medición continua puede alcanzar alrededor de 70 mA, mientras que en modo de reposo el consumo se reduce hasta 6 µA, una cifra extremadamente baja para un sensor óptico de partículas. La documentación técnica y ejemplos de integración pueden consultarse en la wiki oficial del fabricante.

Esta característica permite utilizar el sensor en nodos IoT que funcionan con baterías o paneles solares, donde el microcontrolador activa el sensor periódicamente para realizar mediciones y luego lo vuelve a poner en reposo.

Por ejemplo, un nodo ambiental basado en un microcontrolador ESP32 podría realizar una medición cada cinco minutos y transmitir los datos mediante WiFi o LoRa. Si cada medición dura unos pocos segundos, el sensor pasaría la mayor parte del tiempo en reposo, lo que prolongaría significativamente la autonomía del sistema.

Integración en dispositivos domésticos

Los sensores compactos de partículas están empezando a aparecer en una amplia variedad de dispositivos domésticos y sistemas inteligentes. Algunos ejemplos incluyen purificadores de aire, termostatos inteligentes, estaciones meteorológicas y monitores personales de calidad del aire.

En sistemas HVAC (Heating, Ventilation and Air Conditioning), los sensores de partículas permiten ajustar automáticamente la ventilación cuando la concentración de contaminantes supera determinados umbrales. De esta forma, un sistema de ventilación inteligente podría aumentar el flujo de aire cuando detecta niveles elevados de PM2.5 en una habitación.

En el ámbito doméstico, también es posible integrar estos sensores en dispositivos portátiles que informen al usuario sobre la calidad del aire en diferentes lugares. Algunos proyectos experimentales incluso utilizan sensores como el BMV080 en wearables o mochilas inteligentes que monitorizan la exposición personal a la contaminación durante el día.

Ventajas frente a sensores tradicionales

La eliminación del ventilador interno supone una ventaja significativa en términos de fiabilidad y mantenimiento. En sensores convencionales, el polvo acumulado en el ventilador o en los conductos de aire puede alterar el flujo de aire y afectar a la precisión de las mediciones.

En cambio, el diseño sin ventilador del BMV080 reduce estos problemas y permite una vida útil estimada de hasta 10 años, muy superior a la de muchos sensores ópticos con ventilador.

Otra ventaja importante es el tamaño extremadamente reducido. Los sensores tradicionales de partículas pueden ocupar varios centímetros cúbicos y requieren espacio adicional para el ventilador y los conductos de aire. El BMV080, en cambio, está diseñado para integrarse directamente en placas electrónicas compactas.

Desde el punto de vista acústico, la ausencia de ventiladores también elimina el ruido mecánico. Esto resulta especialmente relevante en dispositivos como purificadores de aire silenciosos o monitores ambientales que se utilizan durante la noche.

Limitaciones y retos técnicos

A pesar de sus ventajas, los sensores compactos de partículas también presentan algunas limitaciones. La estimación de concentración de partículas basada en dispersión láser depende de varios factores, como la forma y composición de las partículas.

Las partículas procedentes de humo, polvo mineral o aerosoles pueden dispersar la luz de manera diferente, lo que introduce cierta incertidumbre en la estimación de su concentración real. Por esta razón, las mediciones de sensores compactos suelen considerarse aproximaciones útiles para monitorización ambiental, pero no sustituyen a instrumentos de referencia utilizados en estaciones oficiales.

Otro reto técnico es la condensación o la humedad elevada, que puede interferir con el funcionamiento del diodo láser y los fotodiodos. Por este motivo, los sensores suelen incluir recomendaciones para evitar la exposición directa a condensación o ambientes extremadamente húmedos.

Reflexiones finales

La miniaturización de sensores ambientales está cambiando la forma en que se monitoriza la calidad del aire. En lugar de depender únicamente de estaciones de medición centralizadas, cada vez es más viable desplegar redes distribuidas de sensores en hogares, oficinas o espacios públicos.

El módulo Fermion BMV080 representa un ejemplo claro de esta tendencia. Su combinación de tamaño reducido, bajo consumo energético y arquitectura sin ventilador permite integrarlo en una amplia gama de dispositivos conectados.

A medida que los sensores continúan reduciendo su tamaño y consumo, es probable que veamos una mayor presencia de sistemas de monitorización ambiental en dispositivos cotidianos. Desde purificadores inteligentes hasta wearables capaces de medir la contaminación personal, la información sobre la calidad del aire podría convertirse en un parámetro tan habitual como la temperatura o la humedad.
