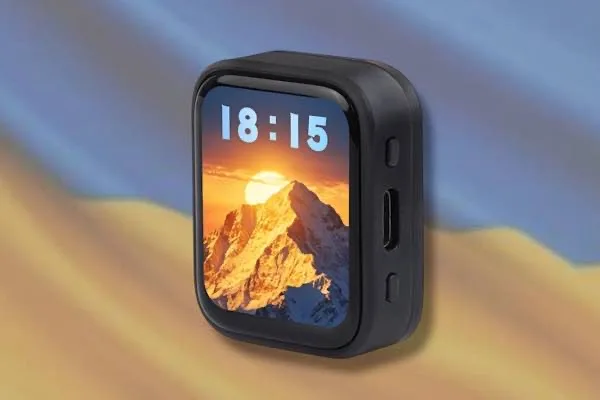

Las placas de desarrollo basadas en microcontroladores con conectividad avanzada y pantallas integradas son cada vez más populares entre aficionados y profesionales de la electrónica embebida. La ESP32-C6-Touch-AMOLED-1.8 es un ejemplo reciente de cómo estos módulos integran múltiples funciones en un factor de forma compacto: pantalla AMOLED capacitiva de 1,8 pulgadas con 368 × 448 puntos, micrófono y altavoz onboard, sensor IMU de 6 ejes, reloj en tiempo real (RTC) y soporte para tarjetas microSD. La placa, además, aprovecha el potente SoC ESP32-C6 con conectividad Wi-Fi 6, Bluetooth 5 y radios para Zigbee/Thread, lo que la hace adecuada tanto para aplicaciones de Internet de las Cosas (IoT) como para prototipos portátiles o paneles de control interactivos. Con memorias rápidas, gestión de energía eficiente y abundantes interfaces de entrada/salida, esta placa busca ser una plataforma versátil para proyectos que requieran interacción humana, adquisición de datos y conectividad de alta velocidad sin comprometer tamaño ni consumo.

Arquitectura y componentes clave

La  ESP32-C6-Touch-AMOLED-1.8 de Waveshare integra un SoC Espressif Systems ESP32-C6, un microcontrolador con núcleo RISC-V de 32 bits que puede operar a frecuencias de reloj de hasta 160 MHz y ofrece conectividad inalámbrica avanzada con Wi-Fi 6 (802.11 ax), Bluetooth 5 LE y compatibilidad con protocolos de red como Zigbee y Thread. El soporte de estas tecnologías abre un abanico de posibilidades para desarrollar dispositivos conectados de baja latencia capaces de comunicarse eficientemente con redes de malla o sistemas domóticos. waveshare.com

La memoria y almacenamiento también están bien configurados. La placa dispone de 512 KB de SRAM de alta velocidad, 16 KB de SRAM de bajo consumo, y 320 KB de ROM, a las que se suma una flash externa de 16 MB que permite alojar programas y recursos de usuario sin restricciones significativas. El slot para microSD añade una capa extra de flexibilidad para registrar datos de sensores o archivos multimedia, algo especialmente útil en proyectos de adquisición de datos o interfaces dinámicas.

El hardware de sonido lo componen un códec de audio ES8311, un micrófono y un altavoz integrados, lo que facilita funciones de reconocimiento de voz o retroalimentación sonora sin módulos adicionales. El sensor de movimiento IMU QMI8658 de 6 ejes ofrece mediciones de aceleración y giro con resolución de 16 bits, permitiendo detectar gestos o cambios de orientación con precisión, una característica técnica que añade valor en proyectos portátiles o de control físico avanzado.

Pantalla AMOLED y su importancia en los proyectos embebidos

Una de las características más llamativas de esta placa es la pantalla AMOLED capacitiva de 1,8 pulgadas y 368 × 448 píxeles que puede mostrar hasta 16,7 millones de colores. A diferencia de paneles LCD tradicionales, las pantallas AMOLED ofrecen niveles de negro más profundos, mayor contraste y ángulos de visión más amplios, junto con tiempos de respuesta de píxel reducidos. En términos prácticos, esto significa que elementos gráficos complejos, como barras de progreso fluidas, estados dinámicos o visualización de datos en tiempo real, se ven con mayor claridad y sin efectos de “ghosting” perceptibles.

El controlador de pantalla integrado (como el SH8601) y el chip de control táctil FT3168 o FT6146 gestionan la interfaz QSPI para el panel y la comunicación I²C para el tacto capacitivo, respectivamente. La presencia de estas interfaces técnicas bien especificadas permite a los desarrolladores aprovechar librerías gráficas como LVGL o interfaces personalizadas con relativa facilidad. El soporte de tacto capacitivo de varios puntos abre la puerta a aplicaciones donde el usuario interactúe directamente con menús, controles deslizantes o gestos avanzados.

Gestión de energía, RTC y conectividad

Otro aspecto técnico importante es la gestión de energía. La placa integra un circuito de gestión AXP2101 que no solo alimenta la placa desde un puerto USB-C, sino que también gestiona baterías de litio, incluido el proceso de carga y descarga. Los pines de respaldo para una batería de RTC permiten mantener la hora en tiempo real cuando la alimentación principal se corta, una función clave en aplicaciones que dependen de marcas de tiempo precisas o de cronogramas sin conexión constante a red eléctrica.

La inclusión de botones físicos para POWER y BOOT facilita la depuración y la puesta a punto del firmware, algo esencial cuando se trabaja con frameworks como ESP-IDF o Arduino IDE. Técnicamente, la placa expone múltiples pines GPIO, interfaces UART, I²C y USB que permiten conectar periféricos como sensores, módulos adicionales o dispositivos de expansión para comunicación y control complejo.

Herramientas de desarrollo y ecosistema

Programar esta placa es compatible tanto con el entorno ESP-IDF como con Arduino IDE, proporcionando flexibilidad para desarrolladores con diferentes niveles de experiencia. Los recursos disponibles suelen incluir ejemplos y paquetes de librerías que cubren el uso del display AMOLED, la IMU, el RTC, audio y almacenamiento, lo que facilita empezar con demos y avanzar hacia implementaciones personalizadas.

Para quienes exploran más allá de esta placa específica, existen variaciones como otras placas con pantallas redondas AMOLED de diferentes tamaños y resoluciones similarmente integradas en módulos basados en ESP32-C6, que enfatizan la modularidad y la interacción en interfaces gráficas integradas en dispositivos portátiles. Por ejemplo, un desarrollo basado en 1,43 pulgadas con resolución de 466 × 466 demuestra el interés en pantallas de mayor densidad de píxeles y capacidades táctiles avanzadas.

Aplicaciones y casos de uso

Desde una perspectiva de aplicación, una placa como la ESP32-C6-Touch-AMOLED-1.8 es especialmente adecuada para sistemas IoT de control humano-máquina (HMI), paneles de control inteligentes para hogar o industria, dispositivos portátiles con interfaces gráficas propias, sistemas de voz integrados y registros de datos en tiempo real. La conectividad Wi-Fi 6 con espectro más eficiente y mejoras en latencia facilita la transmisión de datos pesados o en redes saturadas, mientras que Bluetooth 5 LE permite comunicación con periféricos cercanos con bajo consumo.

Las capacidades de IoT se amplían aún más con el soporte de protocolos de red como Thread y Zigbee, que son cruciales en entornos de domótica o redes de sensores densamente distribuidas, donde la topología de malla y la interoperabilidad son técnicamente relevantes. Estas tecnologías, combinadas con una pantalla táctil de alta calidad y sensores integrados, permiten desarrollar soluciones completas sin necesidad de módulos adicionales costosos o voluminosos.

Reflexiones adicionales

La tendencia general en el ámbito de placas de desarrollo embebidas con conectividad avanzada es integrar cada vez más funciones en un solo módulo, reduciendo el número de componentes externos necesarios y acelerando el ciclo de prototipado. La ESP32-C6-Touch-AMOLED-1.8 representa una convergencia de tecnologías que, hasta hace pocos años, requerían soluciones separadas: conectividad inalámbrica de última generación, interfaces gráficas de alta resolución, sensores de movimiento, audio integrado y gestión de energía eficiente.

Técnicamente, esta integración permite cuantificar mejoras en el desarrollo: tiempos de implementación reducidos, menores requisitos de espacio en PCB, gestión integrada de alimentación con baterías recargables y soporte sólido para interfaces gráficas y de usuario. Aunque no está orientada exclusivamente a producción en serie, esta placa es una herramienta valiosa para probar conceptos y elaborar prototipos funcionales de soluciones IoT completas en menos tiempo.

A medida que evolucionan los microcontroladores y los ecosistemas que los rodean, veremos crecer la adopción de módulos que integren aún más sensores, interfaces y capacidades de conectividad en formatos compactos. Para quienes diseñan dispositivos conectados o interfaces inteligentes hoy, comprender las arquitecturas subyacentes —como la de la ESP32-C6-Touch-AMOLED-1.8— es una base esencial para aprovechar al máximo las oportunidades tecnológicas emergentes.
