La cámara digital-analógica en cinta es un proyecto DIY que combina la captura de imágenes digital con el almacenamiento analógico en cintas de casete mediante SSTV (Slow Scan Television). Utilizando un ESP32-CAM para tomar la fotografía, el sistema convierte la imagen en una señal de audio que se graba en un casete convencional. Posteriormente, un Raspberry Pi Pico decodifica la señal SSTV desde la cinta, reconstruyendo la imagen original. Este enfoque ofrece una experiencia fotográfica única, fusionando la estética retro de los casetes de los años 80 con la tecnología de captura digital actual. El proyecto no solo es un ejercicio creativo de ingeniería, sino que también pone a prueba la robustez de la codificación analógica frente a las variaciones de velocidad de reproducción y el ruido inherente a las cintas magnéticas.

Tecnología de captura y codificación SSTV

El núcleo del proyecto se basa en el ESP32-CAM, un microcontrolador con cámara integrada que permite capturar imágenes de 2 a 5 megapíxeles. Cada fotografía se convierte en un formato SSTV Martin M1, generando una señal de audio cuya frecuencia varía entre 1 kHz y 3 kHz dependiendo de la intensidad luminosa de cada píxel. Esta señal se transmite directamente a un módulo de casete, donde la grabación se realiza mediante un amplificador de audio de un solo transistor. El flujo de datos implica una modulación precisa: la señal analógica debe mantener sincronización para que la decodificación posterior sea posible, aunque las cintas domésticas introducen fluctuaciones de velocidad conocidas como wow & flutter, que pueden alcanzar ±5% en equipos económicos.

Una vez grabada, la cinta puede reproducirse y la señal de audio es capturada por un Raspberry Pi Pico (RP2040) que implementa un decodificador SSTV. Para mejorar la fiabilidad, el software integra filtrado adaptativo, limitación de falsas detecciones y algoritmos de recuperación de sincronización, lo que reduce la pérdida de información en entornos ruidosos. La resolución efectiva de las imágenes recuperadas depende de la calidad de la cinta y del reproductor, oscilando entre 320×240 y 640×480 píxeles.

Interfaz física y modos de cámara

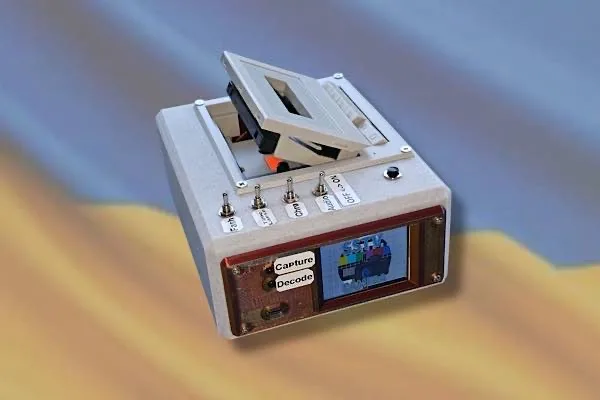

El dispositivo se equipa con controles físicos que replican la experiencia de una cámara tradicional. Incluye un interruptor de flash y modo nocturno, que activa un LED y ajusta parámetros como la exposición y el ISO virtual. El modo time-lapse permite capturas automáticas consecutivas, grabando cada fotograma como SSTV en la cinta. Además, un botón de instantánea dispara la captura al momento y un interruptor de audio permite escuchar la señal SSTV en tiempo real a través de un pequeño altavoz. Otro interruptor controla la carga de la batería durante la recuperación de imágenes por USB, evitando interferencias que degraden la señal. Todo el sistema está alojado en una carcasa impresa en 3D, diseñada para albergar el casete, la electrónica y la pantalla TFT de 2,8 pulgadas (ILI9341), que muestra la imagen decodificada inmediatamente.

Desde el punto de vista eléctrico, la cámara utiliza un convertidor DC/DC dual de 3,3 y 5 V para alimentar el ESP32-CAM, el amplificador de audio y el módulo de control del motor de la cinta. La alimentación se complementa con una batería de litio con módulo UPS, lo que asegura autonomía y protección frente a apagones bruscos. La integración de un MOSFET para control del motor permite una reproducción estable del casete, minimizando la variabilidad de velocidad y, por tanto, los errores de reconstrucción de imagen.

Rendimiento y desafíos técnicos

Uno de los principales retos de este proyecto es la inestabilidad de las cintas magnéticas, que genera desplazamientos de frecuencia de hasta ±150 Hz en la señal SSTV. Para mitigar esto, se aplicaron algoritmos de filtrado digital y recuperación de sincronización adaptativa. El software del RP2040 implementa una media móvil de 512 muestras para suavizar el ruido de la señal y reduce la probabilidad de errores de decodificación. Adicionalmente, la exportación de imágenes por USB serial permite guardar los fotogramas digitalmente, ofreciendo un puente entre el almacenamiento analógico y la conservación moderna en formato digital. En pruebas realizadas, el tiempo medio de decodificación por imagen fue de 12 a 15 segundos, dependiendo de la longitud de la cinta y la calidad del reproductor.

Este método ofrece un dato técnico interesante: un casete estándar de 90 minutos puede almacenar aproximadamente 250 imágenes en formato SSTV, cada una con un tamaño de archivo digital equivalente a 50–100 kB, aunque la resolución real se limita por la fidelidad de la grabación analógica. Comparado con métodos digitales puros, esta técnica introduce una latencia significativa, pero aporta un valor estético y experimental difícil de replicar con cámaras convencionales.

Perspectiva y aplicaciones

Más allá del interés retro, la cámara digital-analógica en cinta abre la puerta a aplicaciones educativas y de experimentación en señales analógicas y procesamiento digital de imágenes. Los estudiantes de ingeniería pueden estudiar fenómenos de modulación y filtrado, mientras que los entusiastas de la fotografía encuentran en este proyecto una forma tangible de combinar técnicas modernas y clásicas. Comparado con cámaras digitales convencionales, este sistema permite explorar la codificación SSTV en un contexto físico y la gestión de errores inherentes a medios analógicos.

En términos de referencias externas, el proyecto se inspira en iniciativas como SSTV Capsule V2 para globos de gran altitud, un proyecto para enviar imágenes por señal SSTV; la librería de decodificación SSTV de Jon Dawson 101-things SSTV decoder; y estudios sobre procesamiento de señal analógica y compensación de wow & flutter en IEEE Signal Processing, que permiten entender la mejora en la recuperación de imágenes pese a la variabilidad del medio.

Reflexiones finales

La cámara digital-analógica en cinta es un ejemplo de cómo la tecnología moderna puede integrarse con formatos tradicionales de manera funcional y estética. Aunque no reemplaza la fotografía digital convencional, ofrece una experiencia sensorial distinta, un aprendizaje profundo en electrónica y codificación de señales, y un laboratorio experimental portátil. Su valor reside en el proceso tanto como en el resultado final: cada fotografía es un testimonio de la interacción entre bits, ondas y magnetismo.
