El creador Well Done Tips ha construido una bicicleta funcional que elimina por completo la tradicional cadena metálica, sustituyéndola por un sistema de engranajes impresos en 3D con filamento PLA. Montada sobre ejes de acero y rodamientos de patín, la bicicleta puede alcanzar velocidades cercanas a los 20 km/h, demostrando hasta qué punto la impresión 3D ha avanzado en precisión y resistencia mecánica. Este experimento, más allá de su curiosidad técnica, ilustra cómo la creatividad y el conocimiento práctico pueden extender los límites del diseño y la fabricación casera.

Un proyecto que parecía imposible… y funcionó

En un mundo donde la mayoría de los desarrollos tecnológicos provienen de grandes laboratorios o startups con abundantes recursos, proyectos como el de Well Done Tips recuperan el espíritu del ingeniero autodidacta. Este creador, con una comunidad creciente en YouTube, ha logrado fabricar una bicicleta sin cadena funcional utilizando una caja de cambios totalmente impresa en 3D.

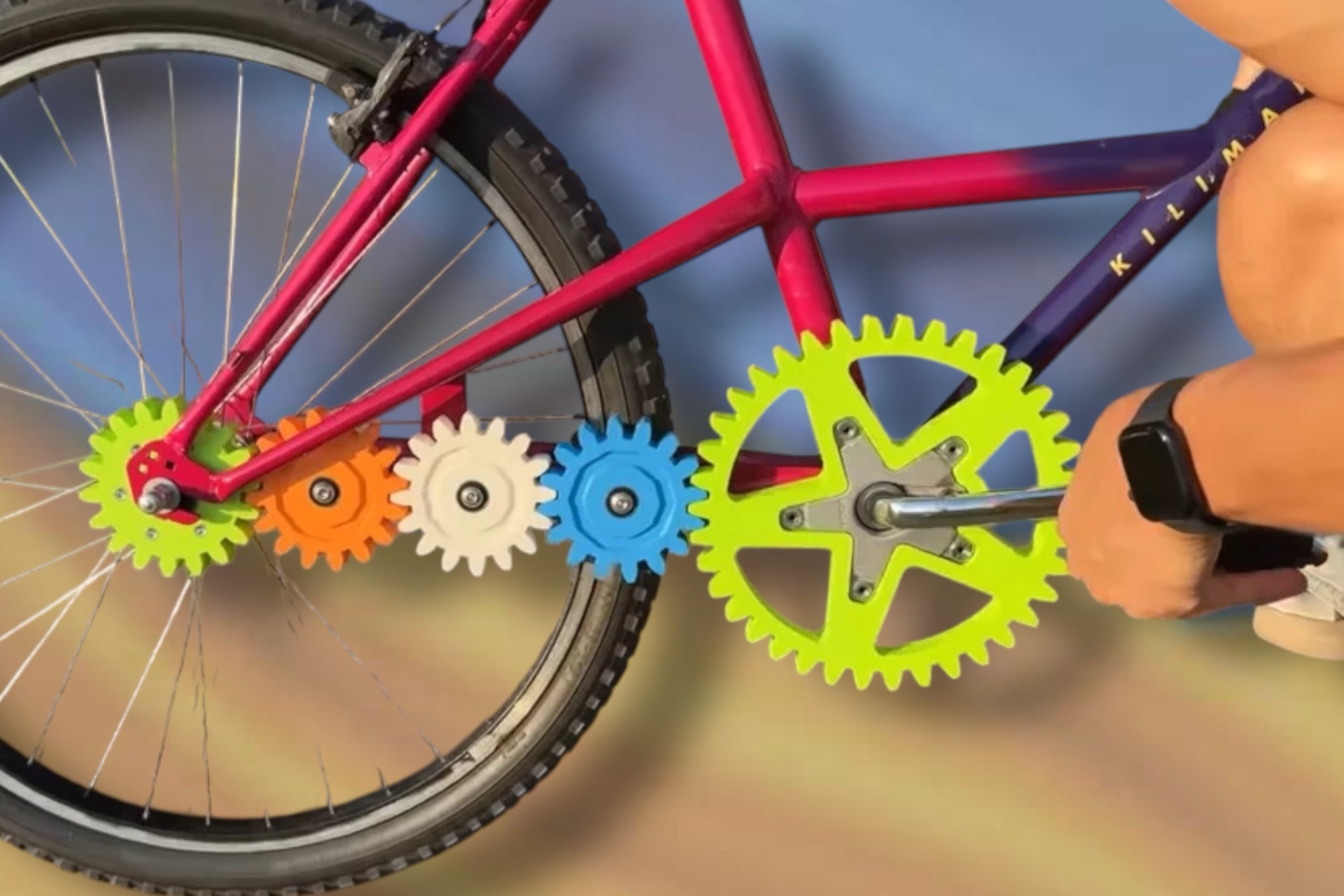

A primera vista, la bicicleta parece convencional, pero en su interior esconde un mecanismo completamente distinto: una transmisión por engranajes que reemplaza el sistema tradicional de plato, cadena y piñones. En lugar de eslabones metálicos, el movimiento de los pedales se transmite directamente mediante un conjunto de ruedas dentadas de material PLA (ácido poliláctico), diseñadas en Autodesk Fusion 360 y ensambladas sobre ejes de acero y rodamientos de patín.

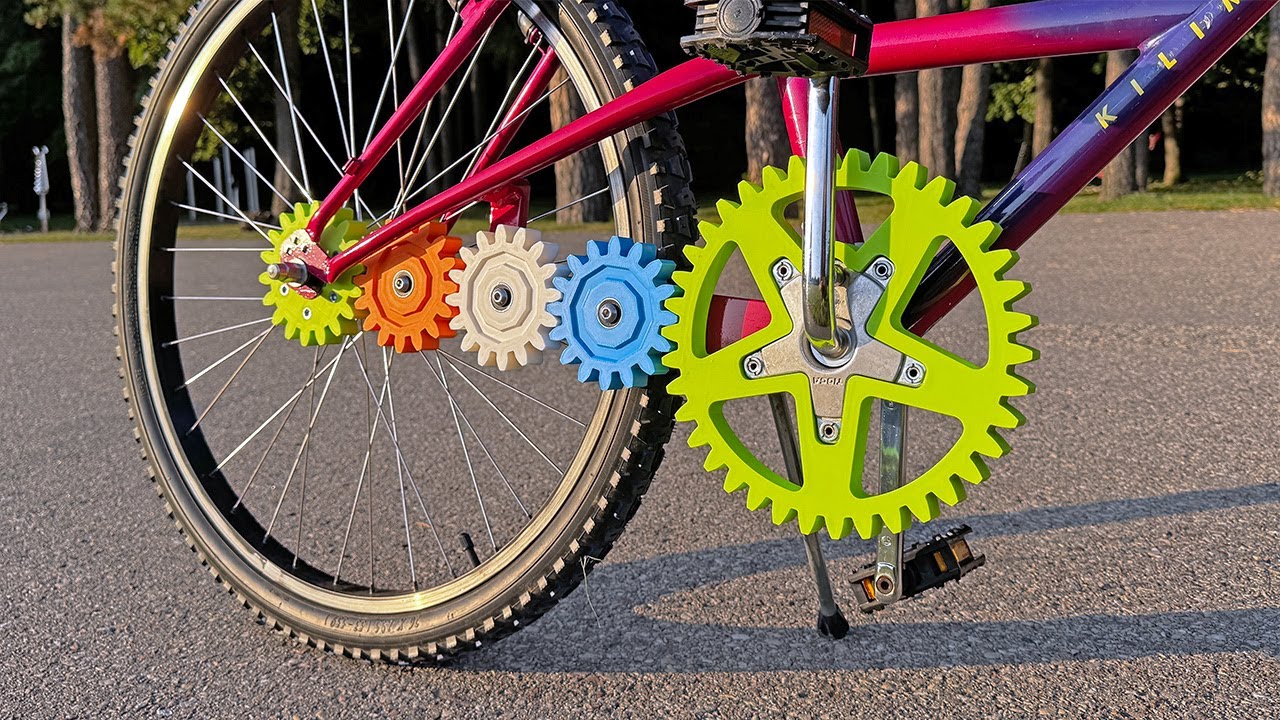

El resultado ha sorprendido incluso a los más escépticos. No solo la bicicleta se mueve, sino que puede mantener una velocidad estable de unos 20 km/h, algo notable para un sistema completamente impreso con un material plástico conocido por su fragilidad. Puedes ver el proyecto completo en su vídeo oficial en YouTube.

Diseño y mecánica: una caja de cambios impresa desde cero

El corazón del proyecto es la caja de transmisión, diseñada para sustituir el papel de la cadena. En esencia, el sistema convierte la rotación de los pedales en movimiento lineal mediante una serie de engranajes helicoidales y rectos. Estos engranajes, de gran tamaño y anchura considerable, distribuyen la carga de forma más uniforme, reduciendo la tensión en los dientes y compensando la menor resistencia del material.

Cada engranaje fue impreso con un factor de relleno del 100 %, lo que maximiza la densidad del material. Según los datos del propio creador, las piezas principales se imprimieron a una resolución de 0,12 mm por capa, empleando más de 2 kg de filamento PLA en total. El montaje se realizó con precisión milimétrica, combinando las piezas impresas con rodamientos de patín estándar (608ZZ), conocidos por su bajo coeficiente de fricción y su durabilidad.

Desde un punto de vista técnico, la eficiencia del sistema es menor que la de una transmisión tradicional. Los estudios sobre engranajes impresos en 3D, como el publicado por Additive Manufacturing Journal (https://doi.org/10.1016/j.addma.2019.05.024), indican que las pérdidas por fricción pueden ser hasta un 25 % superiores respecto a engranajes metálicos mecanizados. Sin embargo, el objetivo de Well Done Tips no era la eficiencia, sino la demostración funcional.

El material: propiedades y límites del PLA

El PLA (ácido poliláctico) es uno de los polímeros más populares en la impresión 3D doméstica. Su facilidad de uso, baja contracción térmica y coste reducido (unos 18 € por kilo) lo convierten en el material preferido para proyectos no estructurales. No obstante, sus propiedades mecánicas presentan limitaciones claras.

A temperatura ambiente, el PLA tiene una resistencia a tracción de unos 60 MPa, un módulo elástico de 3,5 GPa y una temperatura de reblandecimiento cercana a los 60 °C. Esto significa que en aplicaciones donde se genera fricción o calor, el material puede deformarse o ablandarse. En el caso de la bicicleta, esta fragilidad se mitigó mediante un diseño de engranajes sobredimensionados y una lubricación ligera aplicada durante el montaje.

Además, el uso de ejes metálicos permitió absorber parte de las tensiones, evitando que el plástico tuviera que soportar torsiones excesivas. Aun así, el sistema está pensado para pruebas o exhibición, no para uso prolongado.

Los expertos en materiales recomiendan alternativas más resistentes para futuras versiones, como PETG, nylon o filamentos reforzados con fibra de carbono, capaces de soportar hasta 100 MPa de tensión y temperaturas superiores a los 100 °C sin deformación. Según un estudio del Journal of Manufacturing Processes (https://doi.org/10.1016/j.jmapro.2020.03.018), los plásticos técnicos como el PEEK mantienen hasta el 70 % de la resistencia de sus equivalentes mecanizados, lo que los hace ideales para transmisiones.

La impresión 3D como herramienta de ingeniería casera

El proyecto de Well Done Tips representa a la perfección la madurez actual de la fabricación aditiva doméstica. Hace una década, imprimir piezas con movimiento funcional era casi imposible; hoy, cualquier usuario con una impresora FDM de 200 € puede fabricar engranajes precisos y mecanismos complejos.

La clave está en el software y en los nuevos filamentos disponibles. El creador diseñó toda la caja de cambios en Autodesk Fusion 360, un programa de modelado paramétrico ampliamente utilizado tanto en entornos profesionales como por aficionados. Este tipo de herramientas permite ajustar las tolerancias a décimas de milímetro, un requisito imprescindible cuando se trabaja con engranajes impresos.

Por otro lado, la creciente calidad de las impresoras 3D de consumo ha reducido drásticamente las desviaciones dimensionales. Modelos como la Prusa MK4 o la Bambu Lab X1C son capaces de mantener una precisión inferior a ±0,05 mm, algo que hace posible proyectos de ingeniería funcional como este.

Un ejemplo claro del aprendizaje iterativo

Uno de los valores más notables del trabajo de Well Done Tips es su enfoque experimental. El vídeo muestra un proceso de ensayo y error, donde las primeras versiones de la caja de cambios fallan por desalineación o desgaste, hasta llegar a una versión optimizada.

Esta metodología refleja el llamado prototipado rápido, una práctica habitual en ingeniería moderna que permite validar ideas antes de invertir en materiales o procesos caros. Cada fallo aporta datos sobre tolerancias, vibraciones o fatiga de material, lo que a su vez mejora el diseño final.

De hecho, grandes empresas del sector automotriz, como Ford o BMW, utilizan desde hace años piezas impresas en 3D para validar sistemas de transmisión antes de fabricar componentes metálicos. Según un informe de 3D Printing Industry, Ford ha reducido sus costes de prototipado hasta un 50 % empleando piezas de polímeros técnicos.

Viabilidad práctica y limitaciones

Aunque el proyecto ha demostrado ser funcional, es importante entender sus limitaciones. El sistema de engranajes impresos en PLA no está pensado para soportar largos recorridos ni pendientes pronunciadas. La fricción entre los dientes genera calor, y el material, al no ser autolubricante, se degrada con rapidez.

El propio creador reconoce que el conjunto puede soportar sesiones cortas de pedaleo, pero no uso continuado. No obstante, si se imprimiera la misma estructura en nylon con fibra de carbono, la durabilidad podría multiplicarse por cinco, según estimaciones basadas en ensayos mecánicos de materiales compuestos publicados por ScienceDirect (https://doi.org/10.1016/j.addma.2018.05.006).

Otra mejora posible sería la reducción del paso de engranaje (número de dientes por vuelta) para suavizar el contacto entre piezas y minimizar el esfuerzo puntual. Este tipo de optimización es habitual en diseño industrial y puede implementarse fácilmente con software de simulación.

La democratización de la ingeniería

Más allá del logro técnico, esta bicicleta impresa en 3D simboliza algo mayor: la democratización de la ingeniería y el diseño mecánico. Hoy, cualquier persona con una impresora 3D, una buena idea y algo de tiempo puede crear sistemas funcionales que antes requerían maquinaria industrial.

Este fenómeno ha dado origen al movimiento maker, una comunidad global de inventores, diseñadores y aficionados que comparten sus proyectos de forma abierta. Plataformas como Thingiverse o Printables reúnen millones de archivos descargables que van desde piezas de recambio hasta drones y robots completos.

En este contexto, la bicicleta de Well Done Tips encaja como un ejemplo de innovación accesible: un proyecto que combina curiosidad, aprendizaje autodidacta y tecnología asequible.

Impacto ambiental y sostenibilidad

Desde el punto de vista ecológico, imprimir una bicicleta de plástico podría parecer contradictorio, pero el contexto cambia si se observa el conjunto. El PLA es un bioplástico derivado del almidón de maíz o caña de azúcar, y bajo condiciones controladas es biodegradable. Su huella de carbono, según un estudio de la University of Sheffield, puede ser hasta un 65 % menor que la del ABS o del aluminio mecanizado.

Si además se aprovecha la impresión 3D para fabricar localmente los componentes necesarios, se reducen los costes logísticos y las emisiones de transporte. En el futuro, la posibilidad de imprimir piezas de repuesto o cuadros personalizados podría alinear la fabricación de bicicletas con los objetivos de sostenibilidad europeos.

Reflexión final: el valor del ingenio individual

La bicicleta sin cadena de Well Done Tips no revolucionará la industria, pero sí cambia la percepción de lo posible. Con materiales modestos, herramientas asequibles y conocimiento compartido, ha logrado fabricar un vehículo completamente funcional. El proyecto recuerda que la innovación no siempre depende de grandes presupuestos, sino de la capacidad de experimentar y aprender.

Lo más destacable no es la velocidad que alcanza ni la duración de sus engranajes, sino el hecho de que funcione en absoluto. En un momento en el que la tecnología parece dominada por la producción masiva, proyectos así devuelven protagonismo al creador individual.
