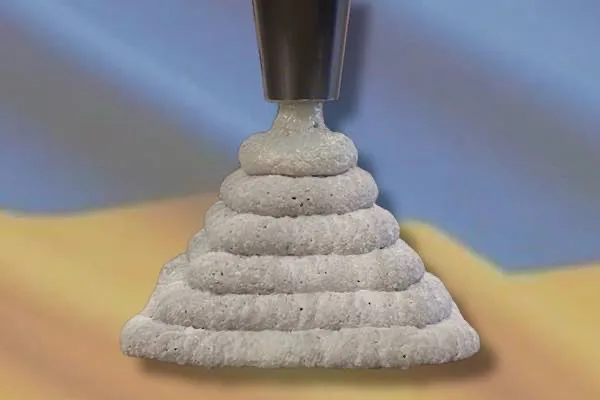

La investigación desarrollada en Oregon State University presenta un material imprimible en 3D capaz de alcanzar resistencia estructural en apenas unos días. Frente al hormigón tradicional, que suele necesitar 28 días para lograr resistencias compatibles con edificación residencial, esta mezcla basada en componentes naturales y un aglutinante polimérico especial supera los 17 MPa en aproximadamente tres días y puede superar los 40 MPa en menos de dos semanas. La propuesta parte del uso de arcilla, arena, fibra de cáñamo y bio-carbón, y se une mediante un proceso químico activado térmicamente que acelera de forma drástica la fase de endurecimiento. El resultado es una alternativa estructural rápida, técnica y con un impacto ambiental potencialmente más bajo que los compuestos cementicios convencionales.

Un material que cambia la perspectiva técnica

El análisis publicado en New Atlas describe el papel clave del cemento Portland en las emisiones globales: su fabricación implica calentar minerales hasta unos 1.450 °C, lo que explica por qué la industria cementera representa entre el 5 % y el 8 % de las emisiones mundiales de CO₂. La mezcla desarrollada por Oregon State University evita por completo este proceso intensivo en energía. Su formulación se basa en suelo arcilloso, arena y fibra de cáñamo, combinados con bio-carbón producido por pirolisis a baja temperatura. Esta composición, de naturaleza más ligera y térmicamente estable, reduce la energía embebida del material.

Pero lo realmente decisivo es el uso de un aglutinante polimérico de acrilamida que se activa mediante frontal polymerization, una reacción exotérmica que avanza como un frente térmico autosuficiente. En términos estrictamente técnicos, este tipo de reacción permite que la mezcla alcance alrededor de 3 MPa inmediatamente después de la extrusión, lo que proporciona capacidad portante primaria desde el minuto cero. Gracias a esto pueden imprimirse capas sucesivas, voladizos y huecos sin necesidad de soportes temporales; un contraste directo con las limitaciones estructurales del hormigón fresco.

A las 72 horas, el material ya supera los 17 MPa, alcanzando los valores mínimos requeridos para estructuras de vivienda. Y antes de los diez días puede situarse por encima de los 40 MPa, según los datos indicados en el artículo de New Atlas. Este comportamiento mecánico, unido a la baja porosidad que aporta el bio-carbón, posiciona este compuesto como un candidato realista para aplicaciones constructivas en entornos donde la impresión 3D debe ser rápida y fiable.

Un avance con impacto potencial en la obra real

Las implicaciones prácticas son claras: un material que endurece en días en vez de semanas puede transformar la planificación de obras basadas en impresión 3D. La ausencia de cemento elimina la dependencia de condiciones ambientales específicas y reduce la vulnerabilidad ante ciclos de humedad o frío durante el curado. Técnicamente, la transferencia térmica interna generada por la reacción polimérica garantiza que el proceso sea autosuficiente, lo que amplía los márgenes operativos respecto a los morteros cementicios tradicionales.

Ahora bien, persisten retos. La toxicidad del monómero de acrilamida antes de su polimerización completa ha sido señalada como un aspecto crítico, una cuestión que también se menciona en los comentarios recogidos por New Atlas. Aunque los investigadores afirman que el grado de polimerización supera el 95 % en cuestión de minutos, el manejo en obra exige protección y protocolos estrictos. Además, queda por estudiar la durabilidad a largo plazo de un polímero expuesto a radiación UV, ciclos de lluvia, sales del terreno o tensiones repetidas.

En paralelo, empresas dedicadas a impresión estructural como Sika ya comercializan hormigones imprimibles óptimos para arquitectura compleja, como se detalla en su plataforma técnica. Sin embargo, estas soluciones se basan en mezclas cementicias optimizadas, no en materiales alternativos sin clinker. Del mismo modo, iniciativas académicas como el proyecto de la University of Virginia, documentado en 3Dnatives, han demostrado reducciones de hasta un 31 % en la huella de carbono gracias al uso de grafeno y arcilla calcinada. Comparado con estos desarrollos, el material de Oregon State University introduce una modificación más profunda en la propia naturaleza del aglutinante.

Comparación con otras aproximaciones ecoeficientes

En la construcción sostenible, las alternativas al cemento Portland suelen apoyarse en mezclas que mantienen parte del contenido cementicio y lo complementan con adiciones como arcillas calcinadas, cenizas o escorias. En este caso, la sustitución es total y se acompaña de un mecanismo químico que acelera el curado sin sacrificar resistencia. La impresión 3D puede beneficiarse especialmente de ello porque la estabilidad inmediata de la capa impresa evita deformaciones, colapsos por carga propia y la aparición de juntas frías entre impresiones largas.

Al analizar los valores de resistencia, densidad y porosidad, se aprecia que el comportamiento del material es comparable al de hormigones de resistencia media empleados en viviendas o elementos estructurales ligeros. La presencia de fibras de cáñamo mejora la tenacidad y reduce la propagación de microfisuras, mientras que el bio-carbón actúa como modificador térmico que ayuda a distribuir el calor generado por la reacción polimérica. Una frase clave para entender el proceso es que el “gradiente térmico interno estabiliza la propagación del frente polimérico”, lo que garantiza que las capas mantengan continuidad incluso en geometrías complejas.

Un aspecto prometedor es que la baja energía necesaria para producir los componentes puede traducirse en materiales más asequibles si la escala de fabricación aumenta. En términos energéticos, la ausencia de clinker —que requiere procesos de calcinación intensivos— supone un ahorro evidente. Pero también hay que considerar que los polímeros activados térmicamente presentan precios más altos que los componentes básicos del hormigón convencional. Los investigadores admiten que el coste actual es superior, algo que puede limitar su adopción inicial.

Reflexiones finales

Este material demuestra que la construcción impresa en 3D no tiene por qué limitarse a reformular el hormigón de siempre. Introduce una vía alternativa basada en materiales naturales y en reacciones poliméricas rápidas que podría adaptarse a viviendas de bajo coste, arquitectura modular o infraestructuras emergenciales. Sin embargo, su éxito dependerá de la certificación estructural, las pruebas de envejecimiento, la disponibilidad de materias primas locales y la aceptación normativa.

Si estos retos se resuelven, la propuesta podría consolidarse como una opción muy competitiva para construcción sostenible, especialmente en países donde la cadena de suministro del cemento es costosa o poco estable. Por ahora, representa un avance técnico significativo con un margen claro de evolución.
