Air Lab
En la siguiente tabla se muestran los elementos constituyentes del Air Lab, incluyendo los principales componentes de hardware y módulos funcionales que lo integran. Al tratarse de un proyecto completamente Open Source, toda esta información se encuentra disponible públicamente, permitiendo no solo conocer en detalle cómo está construido el dispositivo, sino también facilitar su modificación, ampliación o reparación por parte de la comunidad y de los usuarios más avanzados.
| Área | Elemento | Descripción / Modelo | Notas |
|---|---|---|---|
| Procesamiento | Microcontrolador | ESP32-S3 | MCU principal |
| Sensores | CO₂ | Sensirion SCD41 | Alta precisión en interiores |
| Sensores | VOC / NOx | Sensirion SGP41 | Compuestos volátiles y óxidos de nitrógeno |
| Sensores | Presión atmosférica | LPS22 | Sensor barométrico |
| Interfaz | Pantalla | E-Paper 296 × 128 px | Bajo consumo energético |
| Control | Reloj en tiempo real | BQ32000 | Marca temporal de los datos |
| Control | Acelerómetro | FXLS8974CF | Detección de movimiento |
| Energía | Gestión de batería | BQ25601 | Carga y protección |
| Energía | Batería | Li-Po 1500 mAh | Integrada |
| Interfaz | Control táctil | CY8CMBR3108 | Botones capacitivos |
| Conectividad | USB | USB-C | Datos y depuración |
| Conectividad | Inalámbrica | Wi-Fi + Bluetooth LE | Integración domótica |
| Consumo | Modo pasivo | 3 mA | ≈ 21 días |
| Consumo | Modo registro | 8 mA | ≈ 7,5 días |
| Formato | Dimensiones | 155 × 65 × 10 mm | Portátil |
| Formato | Peso | 110 g | — |
| Almacenamiento | Volátil | 8 KB | ≈ 6 h |
| Almacenamiento | Persistente | 8 MB | ≈ 90 días |
| Construcción | Carcasa | Aluminio anodizado | Robusta |
En resumen, la arquitectura del Air Lab está diseñada de forma modular y abierta, lo que encaja perfectamente con un sistema de plugins y sensores externos. El uso del microcontrolador ESP32-S3 proporciona una plataforma flexible con suficiente potencia de procesamiento y conectividad Wi-Fi y Bluetooth LE, permitiendo la integración rápida de nuevos módulos sin comprometer el rendimiento. Los sensores ya incluidos (CO₂, VOC/NOx, presión y acelerómetro) están conectados mediante interfaces estándar, lo que facilita la adición de otros sensores compatibles a través de buses comunes como I²C o SPI. Además, la combinación de almacenamiento volátil y persistente junto con el reloj en tiempo real permite gestionar datos de forma eficiente, tanto para lecturas inmediatas como para registros históricos, algo fundamental en un entorno de plugins donde cada módulo puede generar diferentes tipos de información. La gestión energética optimizada y la pantalla de bajo consumo refuerzan la capacidad del sistema para funcionar de manera autónoma durante largos periodos, haciendo del Air Lab una plataforma ideal para expandir su funcionalidad mediante sensores externos y software adicional desarrollado por la comunidad.

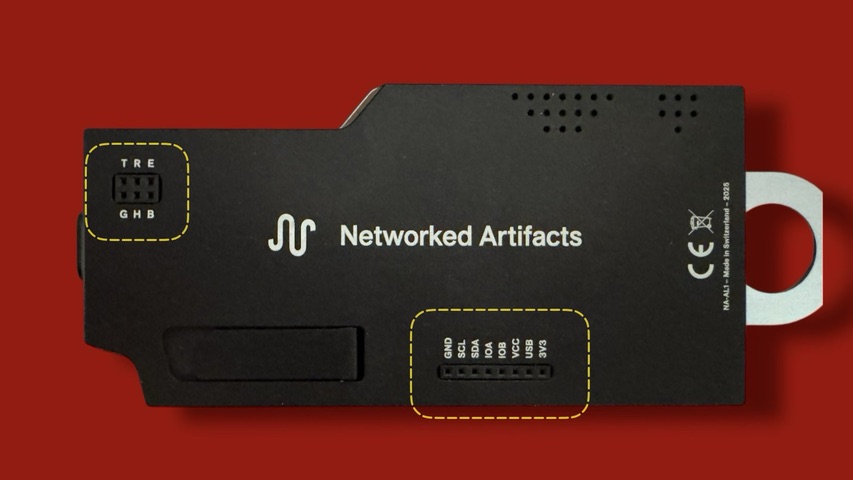

Además de esto tal y como ya comentábamos dispone de un puerto de debug (UART) y un segundo para extensiones con Power, I2C y 2x GPIO libres.

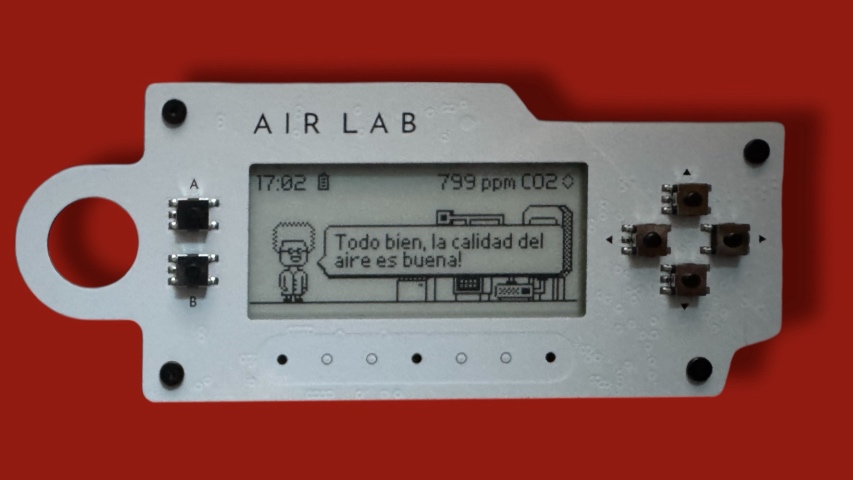

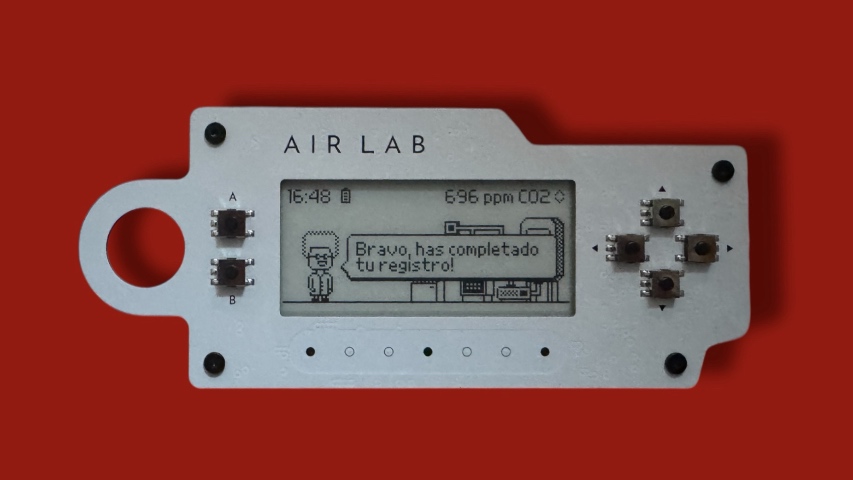

Otra ventaja del AirLab frente a los productos de la competencia es su capacidad para comunicarse en varios idiomas. Gracias a Juan, uno de los padres del proyecto, colombiano y residente en Suiza, hemos tenido la suerte de ser los primeros en probarlo en nuestra lengua materna.
Otro aspecto destacable del AirLab es su aplicación en el ámbito educativo, donde puede utilizarse en clase para transmitir de manera divertida a los estudiantes la importancia de medir los contaminantes. Gracias a la participación del profesor Robin, e incluso mediante pequeños juegos que aprovechan la pantalla integrada del dispositivo, el aprendizaje se convierte en una experiencia dinámica y motivadora.
1794
Por cierto, se nos ha olvidado incluir en la revisión que aparte del AIR GRADIENT ONE el otro medidor que nos está sirviendo para el calibrado no es el AIR-1 de Apollo que lleva desde unos meses en la casa del pueblo.
El que estamos usando en la casa majariega es el QINPING AIR MONITOR 2 que funciona realmente bien y que algún día publicaremos su revisión
Inicialmente teníamos previsto incluir en esta revisión del Air Lab el Temtop M2000 2nd de Elitech, un medidor de mano que nos habría venido de perlas para completar las pruebas.
En un primer momento nos confirmaron el envío… pero finalmente cambiaron de opinión y prefirieron no “arriesgarse” a sufrir una de nuestras sinceras revisiones. Otra vez será.
Gracias, en cualquier caso, a nuestra amiga Joyce por las gestiones.
Nuestros amigos de Air Lab nos han enviado una felicitación navideña que queremos compartir con todos los amigos de Pcdemano!
¡FELICES FIESTAS!
Un defecto que seguro arreglarán después de esta beta es la “reconexión” automática. Ahora si ocurre algo en la wifi y se desconecta el Air Lab manualmente hay que reconocertarlo de forma manual con ayuda del PC.
Nuestros amigos de AIR LAB nos han enviado un email a los beta‑testers confirmando que el proyecto avanza con paso firme hacia el envío final.
La actualización de firmware v0.8.1 introduce mejoras muy prácticas: desde una introducción integrada sobre calidad del aire hasta una interfaz más coherente, con iconos renovados, fecha en formato ISO y avisos fiables de batería. La llegada del español es un guiño importante para ampliar la comunidad.
También destacan funciones más avanzadas, como el Story Mode educativo y el nuevo Script Editor en beta. El Studio gana madurez con actualizaciones directas y exportación CSV. Un progreso sólido que demuestra escucha activa y una hoja de ruta bien enfocada.
